معرفی محصول

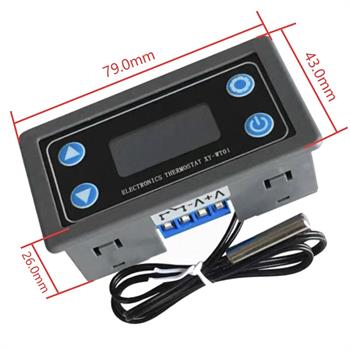

ماژول XY‑WT01 یک کنترلکننده دیجیتال دما مجهز به نمایشگر LCD است که برای اندازهگیری و کنترل خودکار دمای سیستمهای گرمایشی و سرمایشی طراحی شده است. این ماژول با استفاده از سنسور دقیق NTC‑10K ضد آب دمای محیط یا دستگاه را اندازهگیری کرده و با مقایسه آن با مقدار تنظیمشده، رله خروجی را برای روشن یا خاموش کردن تجهیزات متصل کنترل میکند. نمایشگر دستگاه اطلاعاتی مانند دمای لحظهای، دمای تنظیم شده و وضعیت کاری سیستم را نمایش میدهد. دقت اندازهگیری 0.1 درجه سانتیگراد و نرخ بهروزرسانی سریع دادهها باعث میشود این ماژول برای بسیاری از کاربردهای کنترلی مناسب باشد.
این کنترلر علاوه بر کنترل سیستمهای Heating و Cooling، امکاناتی مانند آلارم دمای بالا، اصلاح دما، تاخیر در تغییر وضعیت رله و ارتباط UART برای تنظیم پارامترها را نیز ارائه میدهد. به همین دلیل از آن میتوان در پروژههای خانه هوشمند، اتوماسیون صنعتی، سیستمهای تهویه، تجهیزات حفاظتی و آبیاری خودکار استفاده کرد.
ویژگیها
نمایشگر LCD با نمایش همزمان چند پارامتر
کنترل سیستمهای گرمایشی و سرمایشی
سنسور NTC‑10K ضد آب با دقت بالا
دقت اندازهگیری 0.1°C
رله خروجی برای کنترل بار تا 10 آمپر
امکان تنظیم هیسترزیس (حساسیت تغییر دما)
قابلیت تاخیر در تغییر وضعیت رله
دارای آلارم دمای بالا با چشمک زدن نمایشگر
قابلیت کالیبراسیون و اصلاح دما
ذخیره خودکار تنظیمات در حافظه
پشتیبانی از ارتباط سریال UART برای تنظیم پارامترها
نرخ تازهسازی نمایشگر 0.5 ثانیه
کاربردها
کنترل دمای هیترها و المنتها
سیستمهای خنککننده و تهویه
کنترل دمای گلخانه و آکواریوم
اتوماسیون صنعتی و تجهیزات کنترلی
سیستمهای حفاظتی دمایی
تجهیزات خانه هوشمند
سیستمهای آبیاری و تهویه محیط
راهاندازی و تنظیم ماژول

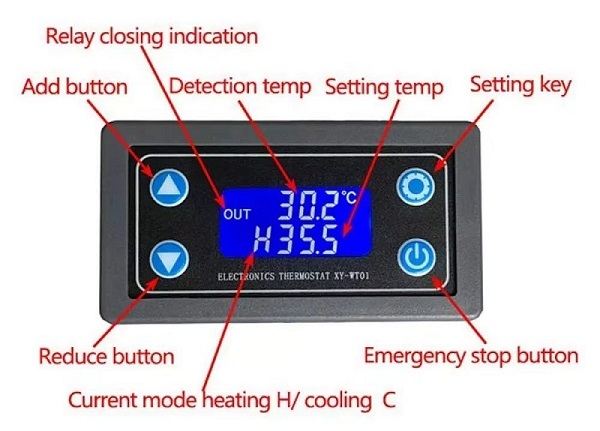

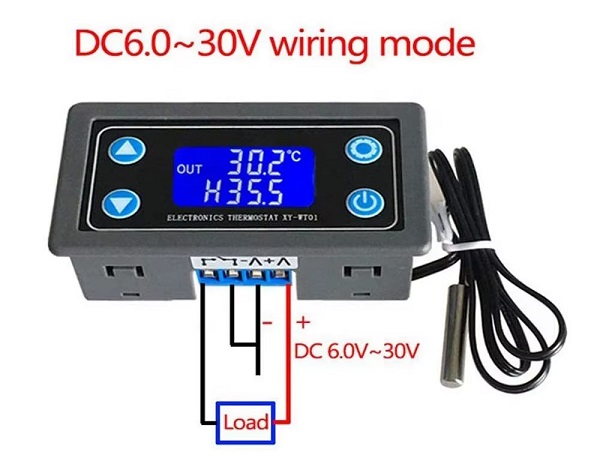

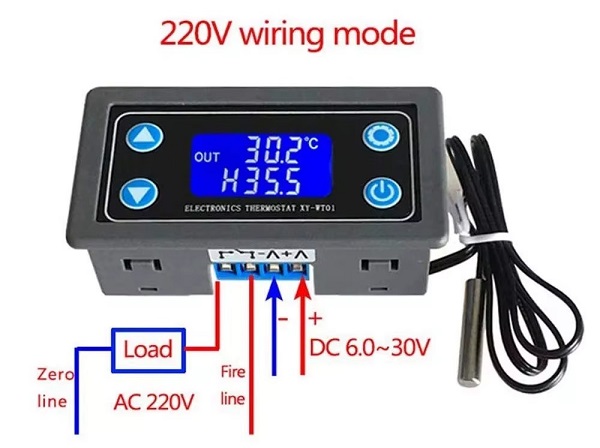

برای تنظیم و استفاده از ماژول XY‑WT01 کافی است پارامترهای مورد نیاز را از طریق دکمه SET تنظیم کنید. با فشردن دکمه SET، پارامترها به ترتیب روی نمایشگر ظاهر شده و میتوانید مقدار هرکدام را تنظیم کنید.
1. انتخاب حالت کاری (Working Mode)
اولین پارامتر مربوط به مد کاری ماژول است که تعیین میکند دستگاه برای کنترل گرمایش استفاده شود یا سرمایش.
H – Heating Mode
در این حالت ماژول برای کنترل سیستمهای گرمایشی استفاده میشود.
اگر دمای اندازهگیری شده کمتر از مقدار تنظیمی باشد، رله فعال شده و سیستم گرمایشی روشن میشود.
زمانی که دما به مقدار تعیین شده برسد یا از آن بیشتر شود، رله قطع شده و سیستم خاموش میشود.
C – Cooling Mode
این حالت برای کنترل سیستمهای خنککننده استفاده میشود.
اگر دمای اندازهگیری شده بیشتر از مقدار تنظیم شده باشد، رله فعال شده و سیستم سرمایشی شروع به کار میکند.
زمانی که دما به مقدار تنظیمی برسد یا کمتر شود، رله قطع شده و سیستم متوقف میشود.
2. تنظیم هیسترزیس (Hysteresis)
هیسترزیس محدودهای است که تعیین میکند خروجی رله با چه میزان تغییر دما فعال یا غیرفعال شود.
تنظیم صحیح این پارامتر باعث میشود رله در اثر تغییرات کوچک دما به طور مداوم قطع و وصل نشود و عملکرد سیستم پایدارتر شود.
3. تنظیم دمای هدف (Set Temperature)
در این بخش میتوانید دمای مورد نظر سیستم را تعیین کنید.
ماژول با توجه به حالت کاری انتخاب شده (Heating یا Cooling) و مقدار هیسترزیس، در این دما وضعیت رله را تغییر میدهد.
4. آلارم دمای بالا (ALA)
در صورتی که دمای اندازهگیری شده از مقدار تعیین شده برای آلارم بیشتر شود، نمایشگر شروع به چشمک زدن میکند و کاربر از افزایش بیش از حد دما مطلع میشود.
5. تاخیر در شروع یا تغییر وضعیت رله (OPH)
این پارامتر برای ایجاد تاخیر در تغییر وضعیت رله استفاده میشود.
پس از پایان یک چرخه کاری، ماژول تا مدت زمان تعیین شده صبر میکند و سپس اجازه شروع چرخه بعدی را میدهد. این قابلیت برای محافظت از تجهیزاتی مانند کمپرسورها بسیار مفید است.
6. تصحیح یا کالیبراسیون دما (OFE)
در صورت ایجاد اختلاف بین دمای واقعی و دمای نمایش داده شده، میتوان از این پارامتر برای اصلاح مقدار اندازهگیری شده استفاده کرد.
فرمول اصلاح دما به صورت زیر است:
دمای واقعی = دمای اندازهگیری شده + مقدار کالیبراسیون
بازه تنظیم این مقدار از 10- تا 10+ درجه سانتیگراد است.
7. بازگردانی تنظیمات کارخانه
دکمه SET را حدود 5 ثانیه نگه دارید تا تمامی پارامترها به حالت پیشفرض بازگردند.
ارتباط سریال UART
ماژول از ارتباط UART برای تنظیم و دریافت اطلاعات پشتیبانی میکند.
مشخصات ارتباطی:
Baudrate: 9600
Data Bits: 8
Stop Bit: 1
از طریق این ارتباط میتوان پارامترهایی مانند دمای شروع، دمای توقف و مقدار اصلاح دما را تنظیم کرد و همچنین اطلاعات دما را برای سیستمهای مانیتورینگ ارسال نمود.
