معرفی محصول

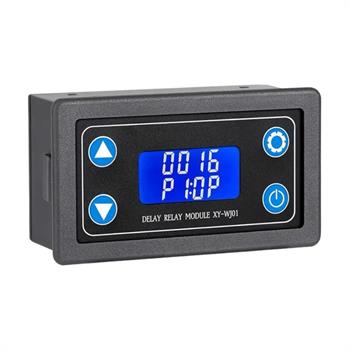

ماژول تایمر XY-WJ01 یک تایمر دیجیتال حرفهای با قابلیت تنظیم دقیق زمان روشن و خاموش شدن رله است که از آن میتوان برای کنترل انواع تجهیزات برقی در بازههای زمانی موردنظر استفاده کرد. این تایمر دارای نمایشگر LCD، دکمههای تنظیم پارامتر، رله قدرتمند، ورودیهای تحریک High و Low، پشتیبانی کامل از UART، کیس مقاوم و اپتوکوپلر ایزوله است. یکی از بزرگترین مزیتهای این ماژول، دامنه زمانی بسیار گسترده 0.01 ثانیه تا 9999 دقیقه و پشتیبانی از 10 مد کاری مختلف (P0 تا P9) است که آن را برای انواع پروژههای اتوماسیون خانگی، صنعتی، رباتیک، نورپردازی، تهویه و آبیاری اتوماتیک ایدهآل میکند.
این ماژول ضمن داشتن حافظه داخلی برای ذخیره پارامترها، در برابر اتصال معکوس، نویز و خطاهای لحظهای محافظت شده و امکان فعالسازی یا تغییر تنظیمات را از طریق رابط UART با Baudrate 9600 فراهم میکند.
ویژگیها
ولتاژ کاری وسیع 6 تا 30 ولت DC
تایمر بسیار دقیق: 0.01 ثانیه تا 9999 دقیقه
دارای نمایشگر LCD با نمایش همزمان چند پارامتر

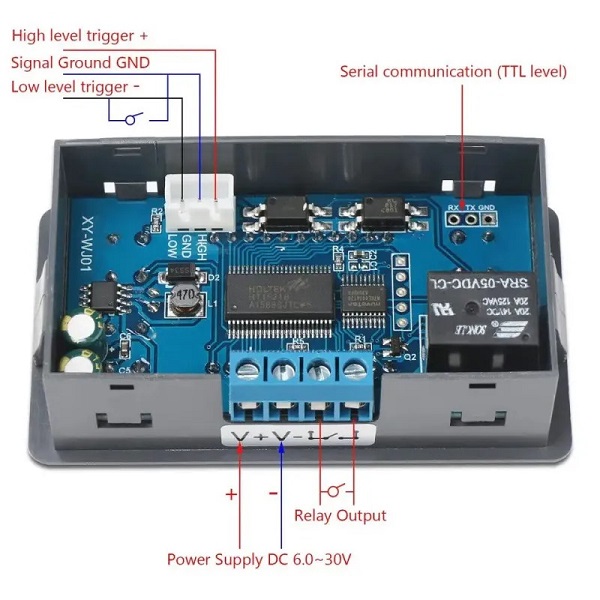

ورودی تحریک:
High Level (3 تا 24 ولت)
Low Level (0 تا 0.2 ولت)
دکمه Pause بهعنوان تریگر
دارای 10 حالت کاری (P0 تا P9)
پشتیبانی از تنظیمات و کنترل از طریق UART
اپتوکوپلر برای افزایش مقاومت در برابر نویز
امکان تعیین تعداد تکرار (LOP) از 1 تا 9999 یا بینهایت
مصرف کم (Idle: 15mA – Working: 50mA)
دارای محافظ پلاریته معکوس و اتصال کوتاه
مناسب برای باتری لیتیومی و باتری ذخیره
کیس مقاوم و ظاهری شکیل
ذخیره خودکار تمامی پارامترها پس از خاموش شدن
حالت Sleep بعد از 5 دقیقه و فعالسازی مجدد با هر دکمه
امکان تعریف روشن یا خاموش شدن بعد از تاخیر
عملکرد پایدار در بازه دمایی 40- تا 85 درجه سانتیگراد
کاربردها
سیستمهای خانه هوشمند
آبیاری اتوماتیک و کنترل پمپ
نورپردازی و کنترل تأخیر خاموشی
سیستمهای صنعتی و کنترل فرآیند
تهویه و کنترل فنها
رباتیک و کنترل تأخیرهای مختلف
محافظت در برابر روشن شدن ناخواسته تجهیزات
عملکردهای تکرارشونده چرخهای (Loop Timer)
توضیح پارامترها
OP = مدت زمان روشن بودن رله
CL = مدت زمان خاموش بودن رله
LOP = تعداد تکرار چرخه (1 تا 9999)
مقدار “----” به معنی تکرار بینهایت است.
مدهای کاری P0 تا P9
P0 : رله بعد از دریافت تریگر، به مدت OP روشن و سپس خاموش میشود. تریگرهای جدید در زمان شمارش بیاثرند.
P1 : پس از تریگر روشن میشود؛ اگر در زمان OP تریگر جدید برسد، تایمر ریست و دوباره شروع میشود.
P2 : پس از تریگر روشن میشود؛ اگر در زمان OP تریگر جدید برسد، تایمر متوقف میشود.
P3 : بعد از تریگر، رله برای زمان CL خاموش مانده و سپس روشن میشود.
P4 : چرخه: OP روشن – CL خاموش – تکرار
در صورت تریگر در حال کار: تایمر متوقف اما وضعیت فعلی رله حفظ میشود.
تعداد تکرار از طریق LOP تعیین میشود.
بعد از اتمام LOP، رله در حالت روشن میماند.
P5 : مانند P4 اما آغاز چرخه با خاموشی CL است.
پس از پایان LOP، رله روشن باقی میماند.
P6 : بدون سیگنال تریگر و فقط با راه اندازی اولیه دستگاه OP روشن، سپس CL خاموش، و چرخه طبق مقدار LOP ادامه مییابد.
پس از پایان LOP، رله خاموش میماند.
P7 : بدون سیگنال تریگر و فقط با راه اندازی اولیه دستگاه ابتدا CL خاموش، سپس OP روشن
و پس از پایان LOP، رله روشن میماند.
P8 : عملکرد نگهدارنده: با هر تریگر تایمر ریست میشود و رله روشن باقی میماند.
اگر تا پایان OP تریگر جدید نرسد، رله خاموش میشود.
P9 : مانند P8 اما برای حالت خاموش:
با تریگر رله خاموش نگه داشته میشود.
اگر تا پایان CL تریگر نرسد، رله روشن میشود.
نحوه تنظیم بازه زمانی
نمایشگر با جابهجایی ممیز، نوع بازه را مشخص میکند:
XXXX → از 1 تا 9999 ثانیه
XXX.X → از 0.1 تا 999.9 ثانیه
XX.XX → از 0.01 تا 99.99 ثانیه
X.X.X.X → از 1 تا 9999 دقیقه
مثال:
3.2 ثانیه → “003.2”
2 دقیقه → “0.0.0.2”

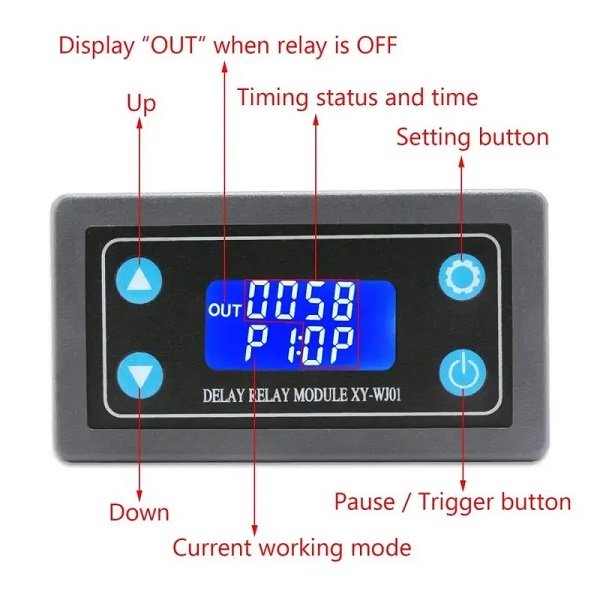

نحوه ورود به تنظیمات
نگه داشتن دکمه SET به مدت 3 ثانیه → ورود به منو
انتخاب مد کاری
تنظیم پارامترها (OP / CL / LOP) با کلیدهای جهتدار
تغییر نوع بازه زمانی با دکمه Pause
نگه داشتن SET برای ذخیره پارامترها و خروج
تمامی تنظیمات به صورت خودکار ذخیره میشوند.
با فشردن لحظهای دکمه Pause نیز میتوان سیگنال تحریک ایجاد کرد
دستورات UART
ماژول XY‑WJ01 از طریق UART با سرعت 9600 و قالب 8N1 تنظیم میشود. دستورات ساده هستند و اجازه میدهند زمانها، مد کاری و تعداد تکرار را بدون فشردن کلیدها تنظیم کنید.
Read : دریافت تمام پارامترهای فعلی دستگاه
OP: تنظیم زمان وصل بودن رله
OP:XXXX → بر حسب ثانیه (۱ تا ۹۹۹۹s)
OP:XXX.X → دقت 0.1 ثانیه
OP:XX.XX → دقت 0.01 ثانیه
OP:X.X.X.X → زمان بر حسب دقیقه (۱ تا ۹۹۹۹ min)
CL: تنظیم زمان قطع بودن رله
(دقیقاً مثل چهار قالب زمانی OP)
LP XXXX : تعیین تعداد تکرار چرخه (۱ تا ۹۹۹۹)
اگر بجای عدد “----” ارسال شود ؛ تکرار بینهایت
Start : شروع/تحریک تایمر (ویژه مدهای P0 تا P7)
Stop : توقف تایمر (ویژه مدهای P0 تا P7)
PX : تنظیم مد کاری (P0 تا P9)
