معرفی محصول
ماژول تایمر رله XY‑J02 یک کنترلکننده زمان هوشمند است که برای فعالسازی یا قطع رله در زمان دلخواه طراحی شده و با داشتن نمایشگر سهرقمی، چهار کلید کنترلی و ورودی تریگر مستقل، امکان زمانبندی دقیق از 0.1 ثانیه تا 999 دقیقه را فراهم میکند. این ماژول علاوهبر داشتن رله 10 آمپری برند Songle، از ورودی تغذیه 6 تا 30 ولت و پورت Micro USB پشتیبانی میکند و به همین دلیل میتوان آن را با آداپتور، پاوربانک یا هر منبع DC دیگری راهاندازی کرد.
استفاده از ایزولاسیون اپتوکوپلری، حافظه داخلی برای ذخیره تنظیمات حتی بعد از قطع برق، مقاومت در برابر نویز و برد صنعتی باعث شده XY‑J02 در پروژههای حرفهای مانند کنترل پمپ، سیستمهای روشنایی، چرخش راک دستگاه جوجهکشی و انواع سیستمهای اتوماسیون بسیار دقیق و قابل اعتماد عمل کند. این ماژول چهار حالت کاری P1 تا P4 دارد که هرکدام برای نوع خاصی از زمانبندی طراحی شدهاند و امکان برنامهریزی کاملاً انعطافپذیر رله را فراهم میکنند.
ویژگیها

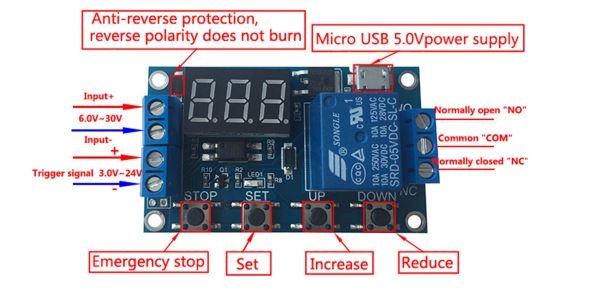

تغذیه وسیع 6 تا 30 ولت DC + پورت Micro USB پنج ولت
ورودی تریگر سطح بالا با ولتاژ 3 تا 24 ولت
رله 10 آمپر (30V DC یا 250V AC) با برند Songle
دارای چهار حالت کاری اصلی و چندین زیرحالت قابل تنظیم
قابلیت تنظیم OP، CL و LOP (تکرار چرخه)
محدوده زمانی 0.1 ثانیه تا 999 دقیقه با سه دقت مختلف
نمایشگر سونسگمنت سهرقمی
دارای کلید اضطراری STOP
حافظه داخلی برای حفظ تنظیمات بعد از قطع برق
حفاظت قطبیت معکوس و ایزولاسیون اپتوکوپلر
جریان مصرفی پایین (20 تا 50 میلیآمپر)
پشتیبانی از حالت Sleep و حالت Always‑ON
بدنه صنعتی، ضدنویز و مناسب استفادههای طولانیمدت
کاربردها
کنترل پمپهای آب در زمانبندیهای دورهای
کنترل روشنایی، LED، لامپها و نورپردازی
فعالسازی فن، موتورهای کوچک و تهویه
سیستمهای آبیاری خودکار
کنترل راک و چرخش دستگاه جوجهکشی
آلارمها، بیزرها و سیستمهای اعلان
پروژههای اتوماسیون و هوشمندسازی خانگی یا کارگاهی
نحوه راهاندازی و استفاده

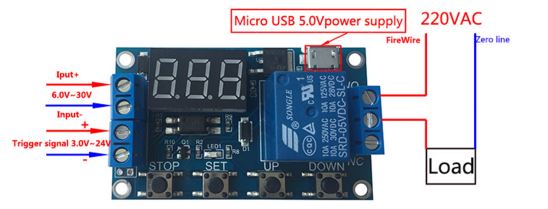

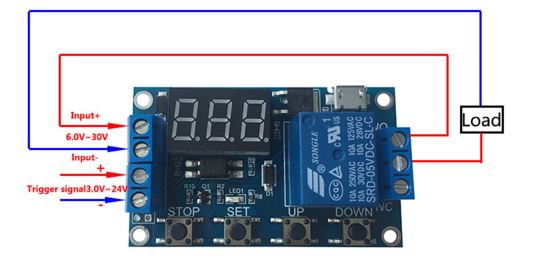

تغذیه ماژول را از طریق ترمینال ورودی (6–30V) یا از طریق پورت Micro USB تأمین کنید.
ورودی تریگر را از طریق سیگنال 3 تا 24 ولت فعال کنید و زمین تریگر و زمین تغذیه را مشترک نمایید (برای کاهش نویز).
برای ورود به منوی تنظیم مود کاری، کلید SET را ۳ ثانیه نگه دارید.
با کلیدهای UP و DOWN یکی از مودها (P1 تا P4) و زیرمدهای آن (مثلاً P1.1، P1.2…) را انتخاب کنید.
با فشردن لحظهای SET پارامترهای OP، CL و LOP نمایان میشوند و میتوانید مقدار آنها را تنظیم کنید:
OP = زمان وصل رله
CL = زمان قطع رله
LOP = تعداد تکرار چرخه (یا “—” برای تکرار بینهایت)
قالب XXX برای 1 تا 999 ثانیه
قالب XX.X برای 0.1 تا 99.9 ثانیه
قالب X.X.X برای 1 تا 99 دقیقه
برای نمونه: اگر بخواهید ۳.۲ ثانیه تنظیم کنید باید مقدار 03.2 را وارد کنید. اگر بخواهید ۲ دقیقه تنظیم کنید، مقدار باید به صورت 0.0.2 درج شود.
با کلید STOP، نوع زمان (ثانیه، دهم ثانیه، دقیقه) را با جابهجایی ممیز تعیین کنید.
پس از پایان تنظیمات، کلید SET را ۳ ثانیه نگه دارید تا ذخیره شود.
اگر زمانبندی بیش از ۵ دقیقه انتخاب کردهاید، لازم است از ورودی ۱۰ ولت به بالا استفاده کنید (USB برای زمانهای کوتاه مناسب است).
کلید STOP برای توقف اضطراری هم استفاده می شود :
حالت ON: رله فعال است و ماژول به سیگنال تحریک پاسخ میدهد.
حالت OFF: رله غیرفعال میشود و به سیگنال تحریک پاسخی نمیدهد.
تنظیم حالت Sleep
ماژول XY‑J02 دو حالت نمایشی دارد وقتی حالت C‑P فعال باشد، اگر طی پنج دقیقه هیچ کلیدی فشرده نشود، نمایشگر خاموش میشود اما خود ماژول با تنظیمات قبلی به کارش ادامه میدهد.
این حالت برای محیطهای کمنور یا زمانی که نیاز به کاهش مصرف انرژی باشد ایدهآل است.
در مقابل، حالت O‑d نمایشگر را همیشه روشن نگه میدارد و وضعیت تایمر دائماً قابل مشاهده است.
برای جابهجایی بین حالت C‑P و O‑d کافیست کلید STOP را دو ثانیه نگه دارید تا حالت منتخب روی صفحه ظاهر شود.
مدهای کاری
Trigger Delay OFF-P1 (وصل پس از تریگر و قطع بعد از OP)
پس از دریافت سیگنال تریگر، رله به مدت OP وصل میشود و سپس قطع میگردد.
P1.1 : اگر در زمان OP دوباره تریگر وارد شود، هیچ تغییری ایجاد نمیشود.
P1.2: تریگر مجدد باعث شروع دوباره زمان OP از ابتدا میشود.
P1.3: تریگر مجدد باعث قطع رله و توقف کامل تایمر میشود.
P1.4: بدون نیاز به تریگر، بعد از روشن شدن برق، شمارش OP شروع شده و رله فعال میشود.
Trigger Delay ON‑OFF-P2 (قطع–وصل بدون تکرار)
پس از تریگر، ابتدا رله به مدت CL قطع است، سپس برای مدت OP وصل میشود.
P2.1: چرخه یکبار انجام میشود و تکرار ندارد.
P2.2: اگر در طول اجرای چرخه تریگر دوباره بدهید، چرخه از ابتدا شروع میشود (بدون تکرار متوالی).
Trigger Cycle ON‑OFF-P3 (چرخه تکرار شونده OP/CL)
P3.1: با تریگر، رله به مدت OP وصل و سپس به مدت CL قطع میشود. چرخه طبق مقدار LOP تکرار میگردد.
P3.2: بدون نیاز به تریگر، بهمحض روشن شدن برق، چرخه OP و CL شروع میشود.
اگر LOP روی “—” تنظیم شود، چرخه بینهایت تکرار میشود.
در این حالت با نگهداشتن کلید UP در صفحه تایمینگ:
F1 = شروع چرخه با OP
F2 = شروع چرخه با CL
Signal Holding Function-P4 (حالت نگهداری سیگنال)
تا زمانی که سیگنال تریگر وجود دارد، رله در حالت OP باقی میماند.
اگر در زمان OP دوباره سیگنال وارد شود، تایمر ریست شده و OP از ابتدا شروع میشود.
وقتی سیگنال قطع شود، بعد از پایان OP رله قطع میشود.
