معرفی محصول

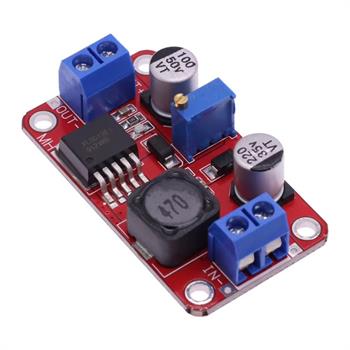

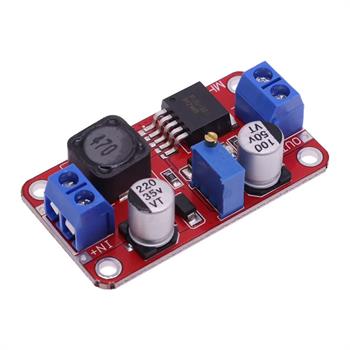

ماژول رگولاتور افزاینده XL6019 (DC-DC Boost Converter) یک مبدل ولتاژ سوئیچینگ ارتقایافته و پرقدرت با جریان سوئیچینگ حداکثر ۵ آمپر و راندمان تبدیل بالا تا ۹۴٪ است که به عنوان نسل جدیدتر و قدرتمندتر از ماژولهای LM2577 شناخته میشود. این ماژول توانایی دریافت ولتاژ ورودی در محدوده ۳ تا ۳۵ ولت DC و افزایش آن به ولتاژ خروجی تثبیتشده و قابل تنظیم ۵ تا ۴۰ ولت DC را دارا میباشد. ماژول XL6019 به مدار محافظت در برابر اتصال معکوس قطبهای ورودی (تا ۴۰ ولت)، پتانسیومتر مولتیترن دقیق، ریپل خروجی بسیار کم (کمتر از ۱۰۰ میلیولت) و مدارات محافظت حرارتی و اضافه جریان داخلی مجهز است و برای انواع سیستمهای باتریخور، منابع تغذیه پرتابل، درایورهای LED و کاربردهای خودرویی گزینهای ایدهآل به شمار میرود.
ویژگیها
توانایی سوئیچینگ بالا: مجهز به تراشه یکپارچه XL6019 با ماسفت (Power MOS) داخلی و قابلیت تحمل جریان سوئیچینگ تا ۵ آمپر
محدوده ولتاژ ورودی و خروجی گسترده: ولتاژ ورودی پیشنهادی ۳ تا ۳۵ ولت (محدوده نهایی ۳ تا ۴۰ ولت) و ولتاژ خروجی قابل تنظیم ۵ تا ۴۰ ولت (محدوده نهایی ۵ تا ۴۵ ولت)
راندمان تبدیل فوقالعاده: بازدهی سیستم تا ۹۴٪ (معمولاً بالای ۹۰٪) جهت کاهش تلفات حرارتی
محافظت در برابر اتصال معکوس ورودی (Anti-Reverse Protection): مجهز به دیود/مدار محافظ داخلی جهت جلوگیری از سوختن برد در اثر اتصال اشتباه قطبهای مثبت و منفی تا ۴۰ ولت
تنظیم دقیق ولتاژ: مجهز به پتانسیومتر مولتیترن دقیق (W103) با پایداری بالا (تنظیم پادساعتگرد برای افزایش ولتاژ و ساعتگرد برای کاهش ولتاژ)
پایداری و ریپل پایین: ریپل ولتاژ خروجی کمتر از ۱۰۰ میلیولت همراه با رگولاسیون ولتاژ و بار دقیق
مدارات محافظتی کامل: دارای محافظت اضافه جریان (Over-Current)، خاموشی خودکار حرارتی (Thermal Shutdown)، استارت نرم (Soft Start) و محافظت اضافه ولتاژ داخلی (SW Overvoltage)
نشانگر وضعیت: دارای LED قرمز رنگ جهت نمایش وضعیت خروجی و برقدار بودن برد
ترمینالهای پیچی و پد لحیمکاری: دارای ترمینالهای فونیکس پیچی صنعتی (Screw Terminals) به همراه پدهای لحیمکاری پشتی برای اتصالات مطمئن و آسان
فناوری نسل دوم سوئیچینگ: فرکانس سوئیچینگ پایدار جهت استفاده از سلف و خازنهای کمحجم و کاهش ابعاد کلی برد
کاربردها
افزایش ولتاژ باتریهای لیتیوم-یون (1S/2S/3S) یا اسیدی به ولتاژهای بالاتر (مانند ۱۲V، ۲۴V یا ۳۶V)
سیستمهای تولید برق خورشیدی (Solar Power Systems) جهت تثبیت و افزایش ولتاژ پنلها
منابع تغذیه تجهیزات خودرویی و آداپتور لپتاپ فندکی (EPC / Laptop Vehicle Adapter)
درایور منبع تغذیه انواع الایدیهای توانبالا (LED Driver Power Supply)
ساخت منابع تغذیه متغیر پرتابل و آزمایشگاهی DIY
تجهیزات الکترونیکی پرتابل و مبدلهای صنعتی DC-DC
نحوه اتصالات و نکات راهاندازی
۱. پایهها و اتصالات

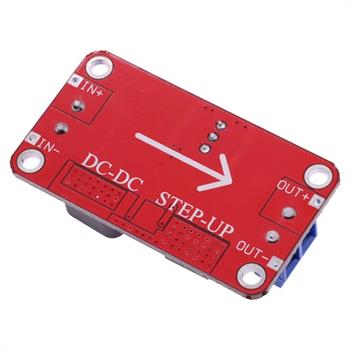

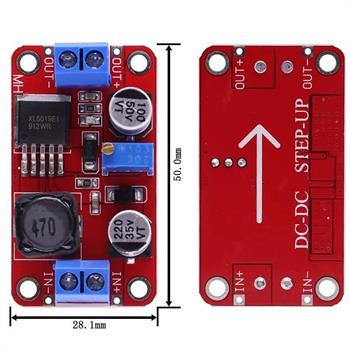

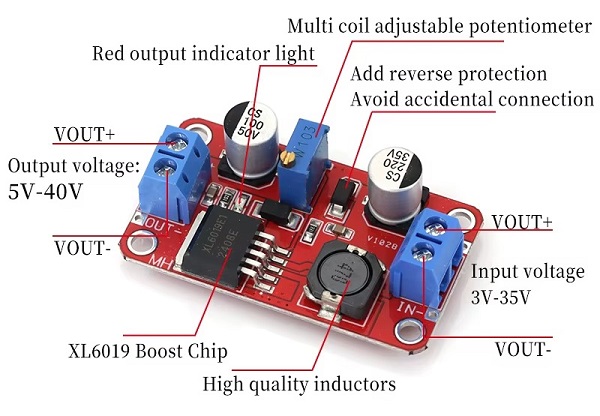

VIN+: ورودی قطب مثبت تغذیه (۳ تا ۳۵ ولت DC)
VIN-: ورودی قطب منفی / زمین مشترک (GND)
VOUT+: خروجی ولتاژ تقویتشده (مثبت)
VOUT-: خروجی قطب منفی / زمین مشترک (GND)
۲. نحوه تنظیم ولتاژ خروجی
با چرخاندن پیچ تنظیم روی پتانسیومتر مولتیترن آبیرنگ:
چرخش پادساعتگرد (Counterclockwise): افزایش ولتاژ خروجی (Step-Up)
چرخش ساعتگرد (Clockwise): کاهش ولتاژ خروجی (Step-Down)
نکته ماهیت افزاینده: ولتاژ خروجی همواره باید بزرگتر از ولتاژ ورودی تنظیم شود
۳. نکات مهم توان، جریان و خنککاری
جریان مجاز: حداکثر جریان سوئیچینگ ماژول ۵ آمپر است. برای کارکرد مداوم و طولانیمدت، جریان خروجی بین ۰ تا ۳ آمپر (حداکثر تا ۴ آمپر) توصیه میشود.
توان و دفع حرارت: ماژول با خنککاری طبیعی هوا برای توانهای تا ۳۰ وات مناسب است. در صورت استفاده در توانهای بالاتر (حداکثر توان تا ۶۵ وات) یا جریانهای بیش از ۳ آمپر، استفاده از هیتسینک روی تراشه XL6019 یا جریان هوای اجباری (فن) الزامی است.
