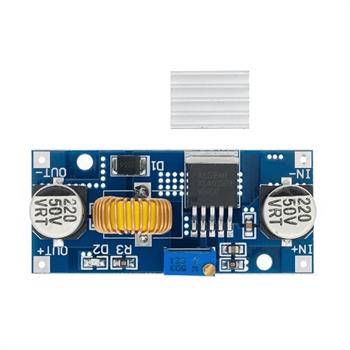

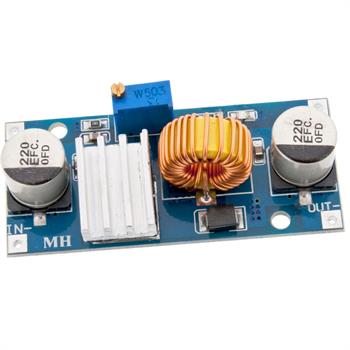

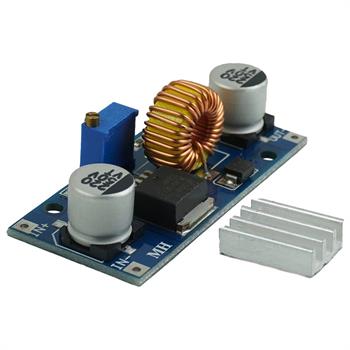

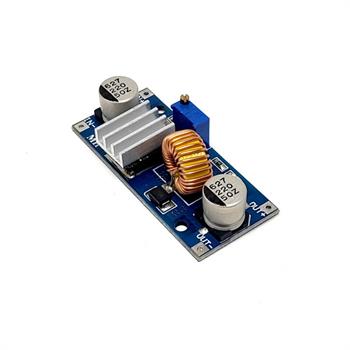

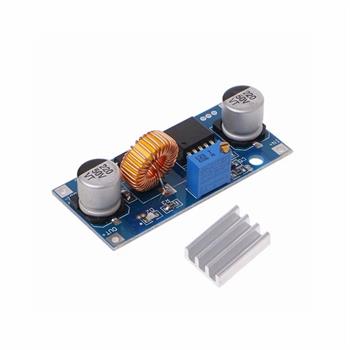

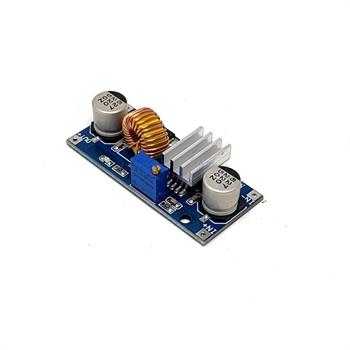

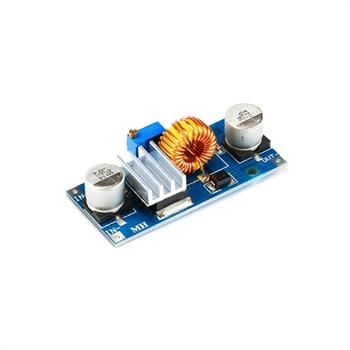

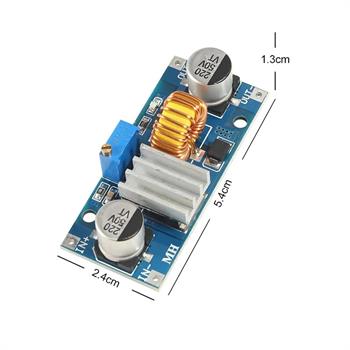

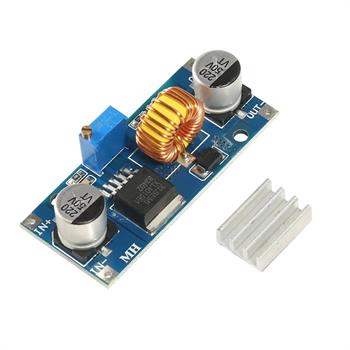

معرفی محصول
ماژول XL4015 یک مبدل کاهنده ولتاژ DC به DC (Buck) با فرکانس سوئیچینگ ثابت 180 کیلوهرتز است که به دلیل فرکانس بالا، امکان استفاده از قطعات فیلتر کوچکتر و طراحی فشردهتر نسبت به رگولاتورهای کمفرکانس را فراهم میکند. این ماژول با استفاده از تراشه رگولاتور سوئیچینگ XL4015-Adj، قادر به تحمل بار تا 5 آمپر با رگولاسیون خط و بار عالی است. در ولتاژهای ورودی بالاتر، بازدهی ماژول به حداکثر 96 درصد میرسد و با استفاده از سلف حلقوی توروئیدی، تلفات و اغتشاشات خروجی کاهش چشمگیری مییابد.
این ماژول کاهنده توان بالا، به تنظیم ولتاژ خروجی در محدوده وسیع مجهز است و با وجود هیتسینک روی برد، در کاربردهای توان بالا نیاز به تقویت خنککاری دارد. ویژگیهایی مانند محدودکننده جریان، حفاظت حرارتی و حفاظت در برابر اتصال کوتاه، آن را برای ساخت منبع تغذیه آزمایشگاهی، راهاندازی مدارهای صوتی و تجهیزات پرجریان با فضای محدود ایدهآل میسازد. توجه داشته باشید که این ماژول فاقد حفاظت اتصال معکوس است.
ویژگیها
مبدل کاهنده DC به DC بر پایه تراشه XL4015-Adj
فرکانس سوئیچینگ ثابت 180 کیلوهرتز
رنج ورودی وسیع 4 تا 38 ولت DC
ولتاژ خروجی قابل تنظیم 1.25 تا 36 ولت DC
جریان خروجی حداکثر 5 آمپر (استفاده طولانیمدت تا 4.5 آمپر توصیه میشود)
توان خروجی تا 75 وات (نیاز به هیتسینک اضافی در توان بالای 50 وات)
بازدهی تا 96 درصد (وابسته به ولتاژ ورودی، خروجی، جریان و اختلاف ولتاژ)
رگولاسیون خط و بار 0.8 درصد
محدودکننده جریان داخلی تا 8 آمپر
حفاظت در برابر اتصال کوتاه با محدودیت جریان
حفاظت حرارتی با قطع خودکار خروجی در دمای بیش از حد
سلف حلقوی توروئیدی برای کاهش ریپل و تلفات
پتانسیومتر روی برد برای تنظیم دقیق ولتاژ خروجی
LED نشانگر تغذیه
کاربردها
ساخت منبع تغذیه قابل تنظیم DIY
تغذیه مدارهای صوتی توانبالا و آمپلیفایرها
راهاندازی تجهیزات پرجریان در فضای محدود
رگولاتور ولتاژ سیستمهای باتریمحور و خودرویی
تغذیه نوتبوک و لپتاپ از منبع 24 ولت خودرو
تجهیزات شبکه و مخابرات
مانیتورهای LCD و تلویزیونهای LCD
پروژههای صنعتی کاهنده ولتاژ
نحوه راهاندازی و استفاده

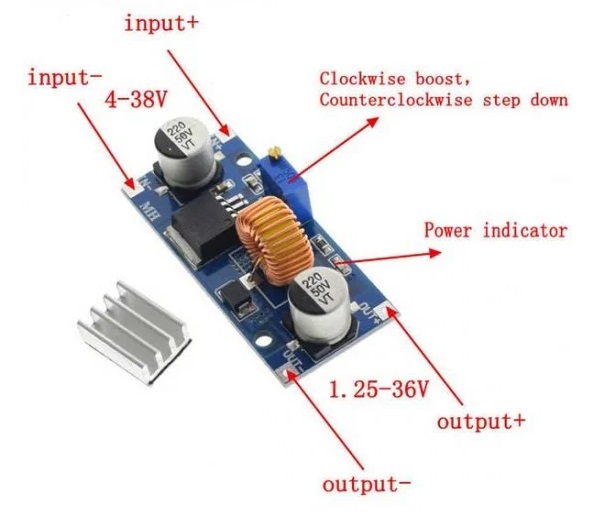

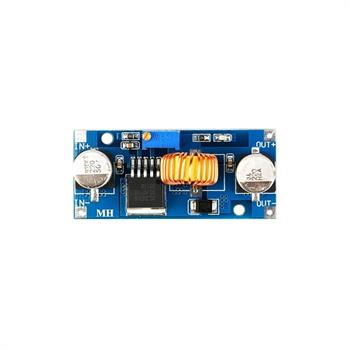

معرفی پایهها
پایه IN+: ورودی مثبت
پایه IN-: ورودی منفی (GND)
پایه OUT+: خروجی مثبت (تنظیمشده)
پایه OUT-: خروجی منفی (GND)
اتصال و تنظیم ولتاژ خروجی
اتصال تغذیه ورودی: ولتاژ DC مورد نظر (بین ۴ تا ۳۸ ولت) را با رعایت دقیق قطبها به پایههای IN+ و IN- متصل کنید. روشن شدن LED نشاندهنده برقراری تغذیه است.
تنظیم ولتاژ خروجی (بدون بار): قبل از متصل کردن مصرفکننده، یک مولتیمتر را در حالت سنجش ولتاژ DC به پایههای OUT+ و OUT- متصل کنید. با چرخاندن پیچ پتانسیومتر مولتیترن، ولتاژ خروجی را روی مقدار دقیق مدنظر خود تنظیم نمایید.
اتصال مصرفکننده (بار): پس از تثبیت ولتاژ خروجی، منبع تغذیه را قطع کرده، بار DC را به خروجی OUT+ و OUT- وصل نموده و مجدداً مدار را روشن کنید.
نکات مهم و محدودیتهای استفاده
ماژول فاقد حفاظت اتصال معکوس است؛ در صورت لزوم، یک دیود شاتکی جریانبالا را بهصورت سری در مسیر ورودی مثبت قرار دهید..
حداکثر جریان خروجی 5 آمپر است، اما برای کار مداوم و پایدار استفاده تا 4.5 آمپر توصیه میشود.
برای توان خروجی بیشتر از 50 وات، حتماً از هیتسینک یا تهویه مناسب استفاده کنید.
بازدهی ماژول به ولتاژ ورودی، ولتاژ خروجی، جریان و اختلاف ولتاژ ورودی و خروجی بستگی دارد.
حفاظت اتصال کوتاه با محدودیت جریان 8 آمپر فعال است.
در صورت افزایش بیش از حد دما، خروجی به صورت خودکار قطع میشود.
از ورودی ولتاژ بیشتر از 38 ولت خودداری کنید.
