معرفی محصول
ماژول کنترل دما W3230 یک ترموستات دیجیتال حرفهای با قابلیت اطمینان بالا است که برای مدیریت هوشمند دما در طیف وسیعی از تجهیزات الکترونیکی و صنعتی طراحی شده است. این محصول با بهرهگیری از یک نمایشگر دوگانه، دمای لحظهای (PV) و دمای تنظیمشده (SV) را بهصورت همزمان نمایش میدهد. ماژول W3230 با پشتیبانی از بازه دمایی گسترده از -50 تا 120 درجه سانتیگراد، گزینهای ایدهآل برای کنترل دقیق سیستمهای حرارتی و برودتی است.
این دستگاه با داشتن رله خروجی قدرتمند 20 آمپر، در سه مدل مختلف با ولتاژهای تغذیه 12 ولت DC، 24 ولت DC و 220 ولت AC عرضه میشود تا با نیازهای مختلف پروژههای شما سازگار باشد. از ویژگیهای بارز این ماژول میتوان به سنسور ضدآب NTC با طول 1 متر، قابلیت تنظیم حالتهای سرمایش و گرمایش، و امکانات حفاظتی مانند تأخیر در شروع و آلارم دمای بالا اشاره کرد.
ویژگیها
بازه اندازهگیری دما: -50 تا 120 درجه سانتیگراد.
دقت بالا: دارای دقت کنترل و اندازهگیری 0.1 درجه سانتیگراد.
تنوع در ولتاژ کاری: عرضه شده در سه مدل مجزا (12V DC / 24V DC / 220V AC) جهت انطباق با منبع تغذیه پروژه شما.
خروجی پرقدرت: مجهز به رله خروجی 20 آمپر (پیشنهاد برای استفاده طولانیمدت: حداکثر 15 آمپر).
سنسور باکیفیت: دارای سنسور NTC ضدآب با طول کابل 1 متر.
نمایشگر دوگانه: مشاهده همزمان دمای واقعی و دمای هدف.
تنظیمات پیشرفته: دارای حالتهای کاری گرمایش (Heating) و سرمایش (Cooling).
قابلیتهای حفاظتی: تنظیم تأخیر در شروع، آلارم دمای بالا، کالیبراسیون و قفل تنظیمات.
حافظه دائم: ذخیره تنظیمات حتی پس از قطع برق.
کاربردها
کنترل دما در انواع سیستمهای گرمایشی (هیتر، المنت، کورههای کوچک).
مدیریت سیستمهای سرمایشی (یخچالها، چیلرها، فنها).
استفاده در گلخانهها و محیطهای کشاورزی.
تجهیزات آزمایشگاهی و پزشکی حساس.
اتوماسیون خانگی و پروژههای DIY الکترونیکی.
کنترل دما در جوجهکشی و آکواریومها.
نحوه راهاندازی و استفاده
توجه: قبل از خرید، اطمینان حاصل کنید که مدل (12V، 24V یا 220V) متناسب با منبع تغذیه پروژه خود را انتخاب کردهاید.

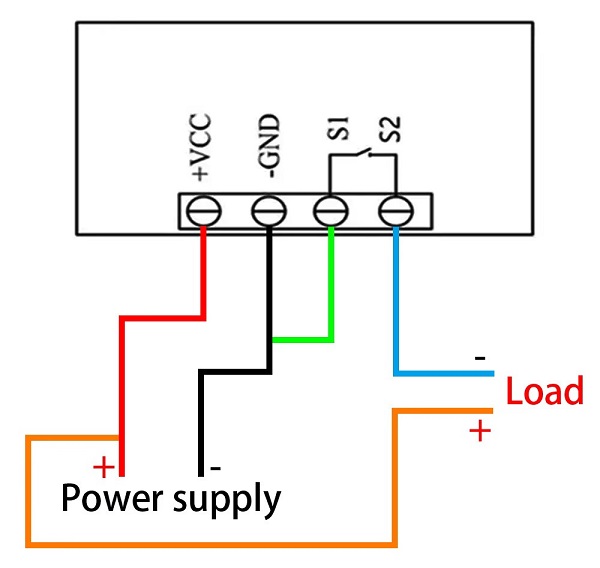

برای راهاندازی دستگاه ابتدا باید مطابق با ولتاژ مدل خریداری شده، سیمکشی را انجام دهید:
مدلهای DC (12V/24V): تغذیه را به پایههای VCC و GND متصل کنید.
مدل AC (220V): برق شهری را به ترمینالهای 1 و 2 متصل کنید.
نمایشگر و کلیدها
روی پنل دستگاه، PV دمای واقعی را نشان میدهد و SV دمای تنظیمشده را نمایش میدهد.
کلیدهای روی دستگاه شامل Up، Down، SET و دکمه Restart/Standby هستند.
تنظیم دمای موردنظر
دکمه SET را فشار دهید تا مقدار SV شروع به چشمکزدن کند.
با کلیدهای Up و Down دمای موردنظر را تنظیم کنید.
برای ذخیره، چند ثانیه صبر کنید یا دستگاه را از حالت تنظیم خارج کنید.
ورود به منوی پارامترها
دکمه SET را بیش از 3 ثانیه نگه دارید تا وارد منوی P0 تا P8 شوید.
با کلیدهای Up و Down بین پارامترها جابهجا شوید.
برای تأیید و خروج، طبق روال دستگاه از SET یا چند ثانیه مکث استفاده میشود.
حالتهای کاری
دستگاه دو حالت اصلی دارد:
1) حالت گرمایش: در این حالت، دستگاه زمانی که دما از مقدار تنظیمشده پایینتر برود، خروجی را فعال میکند.
مثال :
اگر SV = 60°C
و P0 = H
و P1 = 10
در این صورت دستگاه در 60 درجه خاموش میشود و وقتی دما به 50 درجه برسد دوباره روشن میشود.
2) حالت سرمایش: در این حالت، دستگاه برای کنترل سرمایش استفاده میشود و با بالا رفتن دما، خروجی را فعال میکند.
مثال :
اگر SV = -5.0°C
و P0 = C
و P1 = 5
در این صورت دستگاه در -5 درجه متوقف میشود و وقتی دما به 0 درجه برسد دوباره فعال میشود.
پارامترهای تنظیمی (P0 تا P8)
P0 ) حالت کاری Cooling / Heating
این پارامتر حالت عملکرد رله را مشخص میکند.
H = حالت گرمایش: وقتی دمای اندازهگیریشده کمتر از مقدار تنظیمشده باشد، رله فعال میشود.
C = حالت سرمایش: وقتی دمای اندازهگیریشده بیشتر از مقدار تنظیمشده باشد، رله فعال میشود.
P1 ) اختلاف بازگشت (Return Difference / Hysteresis)
این گزینه اختلاف دمای لازم برای روشن شدن دوباره رله را تعیین میکند.
اگر دمای تنظیمی 60°C و مقدار P1 = 10 باشد، سیستم در 60 درجه خاموش میشود و وقتی دما به 50 درجه برسد دوباره روشن میشود.
این قابلیت از قطع و وصل مکرر رله جلوگیری میکند.
P2 ) حداکثر محدودۀ تنظیم دما
این پارامتر بالاترین مقداری را که میتوان برای دمای تنظیمی SV انتخاب کرد مشخص میکند. به این ترتیب، کاربر نمیتواند دما را بالاتر از حد مجاز تعیین کند.
P3 ) حداقل محدودۀ تنظیم دما
این پارامتر پایینترین مقداری را که برای SV قابل تنظیم است تعیین میکند. بنابراین اجازه نمیدهد دمای تنظیمی از حد پایین تعیینشده کمتر شود.
P4 ) اصلاح یا کالیبراسیون دما
این بخش برای تصحیح اختلاف بین دمای نمایشدادهشده و دمای واقعی استفاده میشود.
اگر دمای نمایشگر با دماسنج مرجع اختلاف داشته باشد، میتوان با این پارامتر مقدار را در بازهای حدود -10.0 تا +10.0 درجه تنظیم کرد.
P5 ) تأخیر در شروع
این پارامتر مدتزمان تأخیر قبل از شروع عملکرد رله را تعیین میکند.
بازه آن 0 تا 10 دقیقه ذکر شده و برای جلوگیری از راهاندازیهای مکرر، مخصوصاً در تجهیزات حساس، کاربرد دارد.
P6 ) تنظیم آلارم دمای بالا
این پارامتر برای تعیین آستانه هشدار دمای بالا استفاده میشود.
با رسیدن به این مقدار، نمایشگر حالت “—” را نشان میدهد و خروجی اجباری قطع میشود.
P7 ) قفل تنظیمات
این گزینه برای فعال یا غیرفعال کردن قفل پارامترهاست.
وقتی ON باشد، از تغییرات ناخواسته در تنظیمات جلوگیری میکند.
P8 ) بازگشت به تنظیمات کارخانه
این پارامتر تمام تنظیمات را به حالت پیشفرض کارخانه برمیگرداند.
همچنین روشی برای ریست کردن دستگاه هنگام روشن شدن است.
