معرفی محصول
ماژول ترموستات دیجیتال XH-W1411 یک کنترلر دمای دقیق مبتنی بر میکروکنترلر است که برای اندازهگیری و کنترل دما در بازه وسیعی از کاربردها طراحی شده است. این دستگاه با استفاده از سنسور ضدآب NTC10K قادر است دما را با دقت بالا اندازهگیری کرده و با استفاده از رله خروجی تجهیزات گرمایشی یا سرمایشی را بهصورت خودکار کنترل کند.
این ترموستات دارای نمایشگر دیجیتال با دو رنگ قرمز و زرد بوده که دمای لحظهای و مقادیر تنظیم شده را نمایش میدهد. امکان تنظیم دمای شروع و توقف، حالتهای کاری مختلف مانند کارکرد متناوب (Intermittent) و تایمر روشن/خاموش باعث شده این ماژول در کاربردهایی مانند گلخانهها، آکواریومها، سیستمهای تهویه، تجهیزات گرمایشی و بسیاری از پروژههای الکترونیکی مورد استفاده قرار گیرد.
ویژگیها
مدل: XH-W1411
کنترل دما با میکروکنترلر و سنسور دقیق NTC
محدوده اندازهگیری دما: °C 120+ تا 55-
محدوده کنترل دما: °C 99 تا 19-
دقت اندازهگیری دما: ±0.3°C
رزولوشن نمایش دما: 0.1°C
دقت کنترل: 1°C
دارای نمایشگر دیجیتال دو رنگ (قرمز و زرد)
خروجی رله برای کنترل دستگاههای گرمایشی یا سرمایشی
قابلیت تنظیم دمای شروع (Start) و توقف (Stop)
دارای حالت کار متناوب (F‑1)
دارای تایمر روشن و خاموش (F‑2 و F‑3)
امکان کالیبراسیون و تصحیح دما
قابلیت بازگردانی به تنظیمات کارخانه
سنسور دمای ضدآب با طول کابل 1 متر
کاربردها
کنترل دمای گلخانهها
سیستمهای آکواریوم و پرورش آبزیان
کنترل دمای محیط و اتاق
کنترل فنها و سیستمهای خنککننده
کنترل المنتها و تجهیزات گرمایشی
سیستمهای اتوماسیون خانگی
پروژههای الکترونیکی و DIY
دستگاههای جوجهکشی و تجهیزات مشابه
نحوه راه اندازی و استفاده

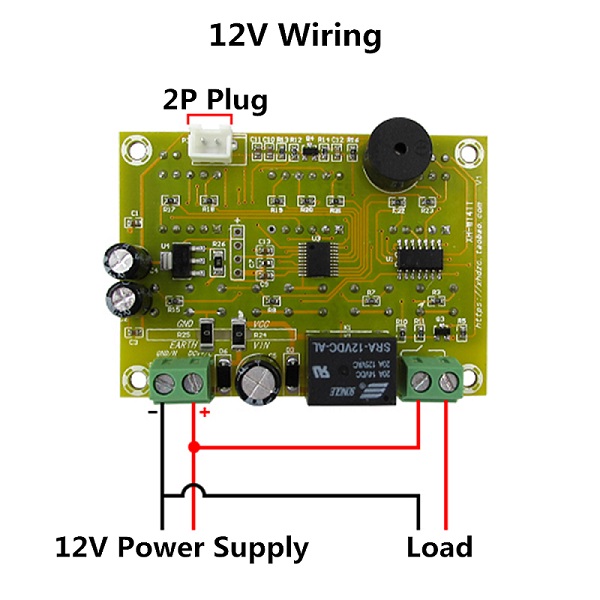

1. اتصال و راهاندازی اولیه
دستگاه را به منبع تغذیه 12 ولت DC متصل کنید.
پس از روشن شدن، دمای محیط روی نمایشگر نمایش داده میشود.
سنسور دما را در محل مورد نظر برای اندازهگیری دما قرار دهید.
دستگاه گرمایشی یا سرمایشی مورد نظر را به خروجی رله متصل کنید.
2. تنظیم دمای شروع و توقف
پس از روشن شدن، اگر دما در محدوده تنظیم شده باشد، خروجی فعال میشود و هنگام رسیدن به دمای توقف خاموش خواهد شد.
حالت گرمایش (Heating Mode)زمانی فعال میشود که:
Start Temperature < Stop Temperature
مثال: اگر بخواهید آب تا 60°C گرم شود و وقتی دما به 45°C رسید دوباره شروع به گرم کردن کند:
Start = 45°C
Stop = 60°C
حالت سرمایش (Cooling Mode)
زمانی فعال میشود که:
Start Temperature > Stop Temperature
مثال: برای روشن شدن فن در 35°C و خاموش شدن در 32°C:
Start = 35°C
Stop = 32°C
3. کلید SET
نگه داشتن دکمه SET به مدت 3 ثانیه → خاموش کردن دستگاه
در حالت خاموش با فشار دادن SET → روشن کردن دستگاه
در حالت عادی با فشار دادن SET میتوان بین پارامترهای تنظیمی جابجا شد.
4. حالتهای کاری
F-1 : حالت عملکرد متناوب (Intermittent Mode)
واحد زمان دقیقه است.
عدد سمت چپ: زمان روشن بودن
عدد سمت راست: زمان خاموش بودن
F-2 : تایمر خاموش شدن
سمت چپ: ساعت
سمت راست: دقیقه
حداکثر زمان: 99 ساعت و 59 دقیقه
F-3 : تایمر روشن شدن
سمت چپ: ساعت
سمت راست: دقیقه
حداکثر زمان: 99 ساعت و 59 دقیقه
5. کالیبراسیون دما
برای اصلاح اختلاف دمای اندازهگیری شده:
دستگاه را از برق جدا کنید.
دکمه SET را نگه دارید و برق را وصل کنید.
وارد حالت اصلاح دما میشوید.
میتوان مقدار اصلاح را در بازه -9.9 تا +9.9 درجه تنظیم کرد.
6. بازگردانی به تنظیمات کارخانه
هنگام روشن کردن دستگاه دکمه STOP را نگه دارید.
نمایشگر مقدار 88-888-88 را نشان میدهد و بوق زده میشود.
تنظیمات به حالت کارخانه بازمیگردد.
مقادیر پیشفرض:
Start = 25°C
Stop = 40°C
7. نکات مهم
دستگاه اصلی ضد آب نیست و باید از تماس با آب محافظت شود.
از اتصال بار با توان بیشتر از ظرفیت رله خودداری کنید.
قبل از استفاده در کاربردهای حساس، عملکرد کنترل دما را بررسی کنید.
