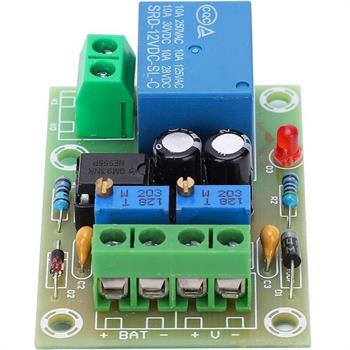

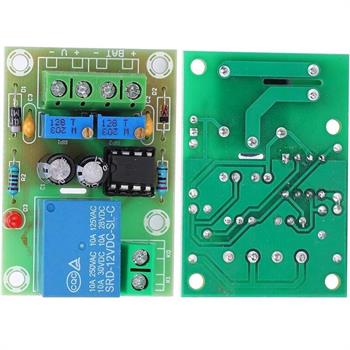

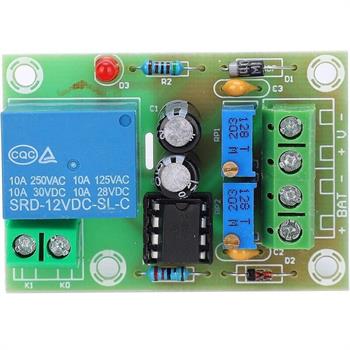

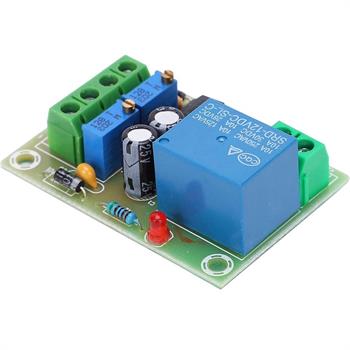

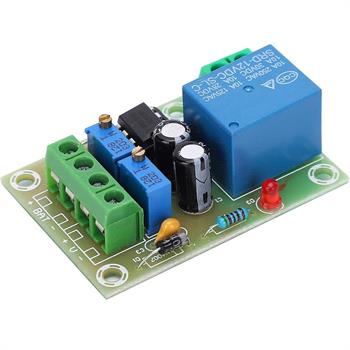

XH-M601 ماژول کنترل شارژباتری XH-M601

⁠معرفی محصول

ماژول XH‑M601 یک کنترلر هوشمند ولتاژ برای مدیریت شارژ باتری‌های اسیدی 12 ولت (Lead Acid) است. این ماژول با استفاده از یک مدار مقایسه‌گر ولتاژ دقیق، به صورت مداوم سطح ولتاژ باتری را اندازه‌گیری کرده و فرآیند شارژ را کاملاً خودکار کنترل می‌کند. زمانی که ولتاژ باتری به کمتر از حداقل ولتاژ تنظیم‌شده (RP1) برسد، رله فعال شده و شارژر به باتری متصل می‌شود. هنگامی که ولتاژ باتری به حداکثر مقدار تنظیم‌شده (RP2) برسد، رله قطع شده و شارژر از مدار خارج می‌شود. این چرخه‌ی خودکار، علاوه بر جلوگیری از دشارژ عمیق، از اضافه‌شارژ نیز جلوگیری کرده و به افزایش طول عمر باتری کمک می‌کند.
پشتیبانی از تلورانس ولتاژ ±0.1V، رله مکانیکی داخلی و امکان تنظیم دقیق محدوده شارژ، این ماژول را به گزینه‌ای مناسب برای سیستم‌های خورشیدی کوچک، UPS خانگی، سیستم روشنایی اضطراری، پروژه‌های خودرویی و سیستم‌های امنیتی دارای باتری پشتیبان تبدیل کرده است.

ویژگی‌ها

کنترل خودکار شارژ و قطع شارژ
جلوگیری از Overcharge و Deep Discharge
تنظیم دقیق ولتاژ وصل و قطع با دو پتانسیومتر (RP1 و RP2)
عملکرد پایدار با تلورانس ±0.1 ولت
دارای رله مکانیکی برای کنترل مستقیم مسیر تغذیه شارژر
مناسب برای انواع باتری‌های اسیدی 12 ولت
طراحی فشرده با نصب آسان
مناسب برای کاربردهای خورشیدی، خودرویی و UPS
ولتاژ ورودی و خروجی یکسان (مسیر مستقیم شارژر به باتری)

کاربردها

این ماژول در پروژه‌هایی که باتری 12 ولت دائماً در مدار قرار دارد و نیازمند مدیریت شارژ هوشمند است کاربرد دارد، مانند:
کنترل شارژ باتری خودرو
مدیریت باتری در پکیج‌های خورشیدی کوچک
استفاده در UPS خانگی 12 ولت
سیستم روشنایی اضطراری
پروژه‌های ذخیره انرژی DIY
تابلو برق با باتری پشتیبان
شارژ کنترل‌شده باتری موتور سیکلت
سیستم‌های امنیتی با باتری بکاپ
پروژه‌های خارج از شبکه (Off‑Grid)

راهنمای راه‌اندازی و تنظیم ماژول

تجهیزات موردنیاز
منبع تغذیه DC متغیر
باتری اسیدی 12 ولت
ولت متر
شارژر مناسب باتری (حدوداً 2 آمپر، بسته به ظرفیت باتری)

مراحل تنظیم
ریست اولیه پتانسیومترها :
پتانسیومتر RP1 را حدود 20 دور خلاف جهت عقربه ساعت بچرخانید.
پتانسیومتر RP2 را حدود 20 دور در جهت عقربه ساعت بچرخانید.

تنظیم ولتاژ شروع شارژ (Reconnect Voltage):
ولتاژ منبع تغذیه را روی حداقل مقدار موردنظر (مثلاً 12.0 تا 12.4 ولت) تنظیم کنید.
منبع تغذیه را به ترمینال‌های BATT متصل کنید.
حال RP1 را در جهت عقربه ساعت بچرخانید تا چراغ LED روی برد روشن شود.
(این مقدار، ولتاژ فعال‌سازی شارژ خواهد بود.)

تنظیم ولتاژ پایان شارژ (Cutoff Voltage):
ولتاژ منبع تغذیه را روی حداکثر مقدار موردنظر (مثلاً 14.2 تا 14.8 ولت) تنظیم کنید.
حال RP2 را خلاف جهت عقربه ساعت بچرخانید تا چراغ LED خاموش شود.
(این مقدار، ولتاژ قطع شارژ خواهد بود.)

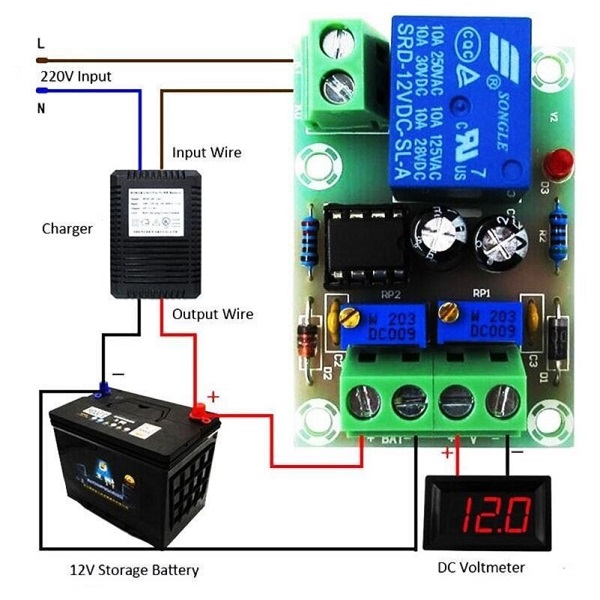

اتصال شارژر:
یک شارژر مناسب (معمولاً 2 آمپر، یا مطابق ظرفیت باتری) انتخاب کنید.
رله ماژول را در مسیر مثبت شارژر قرار دهید.
ولت‌متر را مطابق نقشه سیم‌کشی به برد متصل کنید.
پس از تنظیم، ماژول به صورت کاملاً خودکار فرآیند شارژ را مدیریت می‌کند.
