معرفی محصول
ماژول مبدل کاهنده DC-DC Buck Converter با خروجی USB، یک راهکار فوقالعاده کاربردی و کارآمد برای تبدیل ولتاژهای ورودی 6 تا 24 ولت به ولتاژ استاندارد 5.1 الی 5.2 ولت است. این ماژول که به عنوان یک شارژر قدرتمند خودرویی نیز شناخته میشود، با بهرهگیری از آیسی یکسوساز سنکرون (Synchronous Rectification) و سلفهای مسی تخت، راندمان کاری خیرهکنندهای تا 97.5 درصد ارائه میدهد که منجر به حداقل اتلاف انرژی و تولید حرارت میشود.

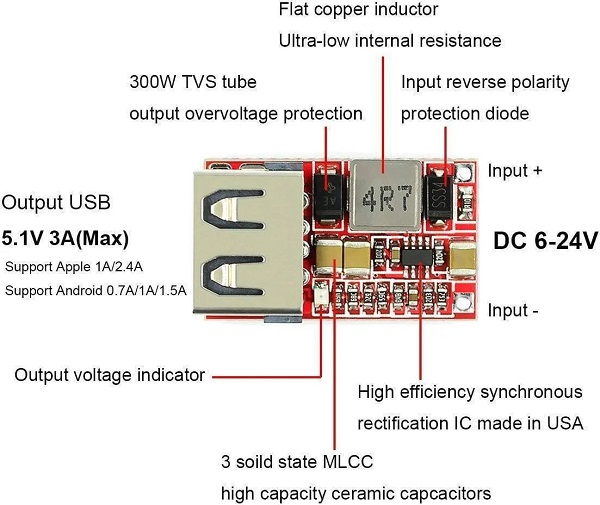

این برد کوچک مجهز به یک خروجی USB مادگی استاندارد است و با دارا بودن مدار شناسایی دستگاه (Identification Circuit)، با انواع گوشیهای هوشمند اندرویدی و محصولات اپل سازگاری کامل دارد. ایمنی دستگاه با تعبیه المانهای حفاظتی نظیر فیوز 1.5 آمپر، دیود حفاظت از پلاریته معکوس و تیوب TVS جهت حفاظت در برابر اضافه ولتاژ خروجی، تضمین شده است؛ بنابراین انتخابی مطمئن برای پروژههای تغذیه و شارژ وسایل پرتابل است.
ویژگیها
مبدل کاهنده غیر ایزوله (Buck Converter) با خروجی USB
بهرهوری بسیار بالا تا 97.5% به لطف تکنولوژی Synchronous Rectification
جریان خروجی حداکثر 3 آمپر (پیشنهاد برای استفاده مداوم: 2.1 آمپر)
مجهز به مدار شناسایی هوشمند (سازگار با Apple و Android)
دارای حفاظت در برابر پلاریته معکوس ورودی (دیود محافظ)
دارای حفاظت اضافه ولتاژ خروجی (TVS Tube 300W)
دارای فیوز ورودی 1.5 آمپر جهت ایمنی بیشتر
دارای نشانگر LED قرمز برای وضعیت خروجی
فرکانس سوئیچینگ 500KHz
استفاده از 3 خازن سرامیکی (MLCC) برای کاهش ریپل و افزایش پایداری
ابعاد بسیار کوچک (26.4 × 15 × 7.4 میلیمتر)
محدوده دمای کاری صنعتی (-40 تا +85 درجه سانتیگراد)
کاربردها
ساخت شارژرهای قدرتمند خودرویی (فندکی)
تغذیه و شارژ انواع گوشیهای موبایل (iPhone, iPad, Android)
پروژههای DIY الکترونیکی و تغذیه ماژولهای 5 ولتی
سیستمهای توزیع برق در محیطهای صنعتی
استفاده در سیستمهای خورشیدی یا باتریهای 12 تا 24 ولت
نحوه راهاندازی و استفاده
این ماژول به صورت «Plug and Play» طراحی شده است و استفاده از آن بسیار ساده است:

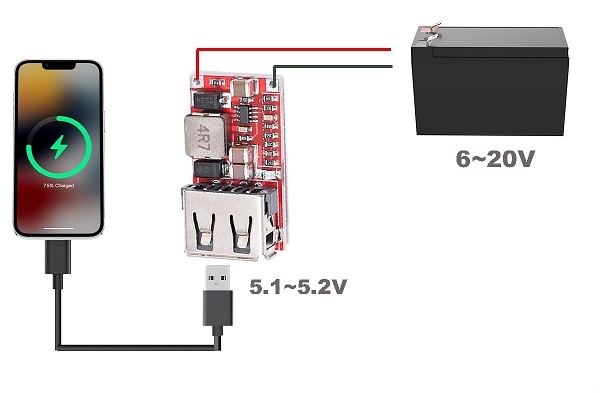

اتصال ورودی: ولتاژ DC (بین 6 تا 24 ولت) را به پدهای Input+ و Input- روی برد متصل کنید. (دقت کنید که این ماژول دارای حفاظت پلاریته معکوس است، اما همیشه رعایت جهت مثبت و منفی توصیه میشود).
اتصال خروجی: کافیست کابل USB گوشی یا دستگاه خود را به درگاه USB ماژول متصل کنید. ولتاژ خروجی به طور خودکار در محدوده ایمن 5.1 تا 5.2 ولت تثبیت شده و آماده استفاده است.
نکات حرارتی: اگر قصد دارید به صورت مداوم از جریان حداکثری (3 آمپر) استفاده کنید، حتماً تهویه مناسب یا هیتسینک برای ماژول در نظر بگیرید. برای ولتاژهای ورودی بالای 15 ولت، استفاده طولانیمدت نیازمند خنکسازی است.
