TP5100 ماژول شارژ باتری 2 سل 132071

⁠معرفی محصول

ماژول شارژر TP5100 مبتنی بر چیپ مدیریت شارژ سوئیچینگ TP5100، برای شارژ باتری‌های لیتیوم-یون و لیتیوم-پلیمر به‌صورت تک سلولی (4.2V) یا دو سلولی سری (8.4V) طراحی شده است. انتخاب حالت تک‌سل یا دو سل تنها با لحیم‌کردن جامپر SET روی برد انجام می‌شود. به لطف توپولوژی سوئیچینگ با فرکانس 400 کیلوهرتز، این ماژول در جریان‌های بالا (تا 2 آمپر) گرمای بسیار کمی تولید می‌کند و برای شارژ پک‌های 18650، پاوربانک‌ها و تجهیزات قابل‌حمل ایده‌آل است.

ویژگی‌ها

شارژ باتری لیتیوم تک‌سل (4.2V) و دو سل سری (8.4V) با جامپر SET
ولتاژ ورودی گسترده 5 تا 15 ولت DC
جریان شارژ قابل تنظیم از 0.1 تا 2 آمپر با مقاومت خارجی
جریان پیش‌شارژ (Pre-charge) قابل برنامه‌ریزی بین 10٪ تا 100٪
پروفایل شارژ سه‌مرحله‌ای: trickle/pre-charge → جریان ثابت (CC) → ولتاژ ثابت (CV)
سوئیچینگ 400 کیلوهرتز؛ گرمای اتلافی پایین و نیاز به قطعات کوچک‌تر (قابلیت استفاده از سلف ≥20µH)
ماسفت قدرت PMOSFET داخلی؛ عدم نیاز به دیود شاتکی خارجی جهت ضدبرگشت
حفاظت‌های داخلی: اضافه‌جریان ورودی، افت ولتاژ، دمای بالای چیپ، اتصال کوتاه، مانیتورینگ دمای باتری و اتصال معکوس باتری
پین PWR_ON برای کنترل سوئیچینگ تغذیه توسط باتری
نشانگر LED وضعیت شارژ: قرمز در حال شارژ / آبی در شارژ کامل یا بدون بار
ابعاد فوق‌کوچک حدود 25×17 میلی‌متر

کاربردها

ساخت شارژر پک‌های باتری 18650 و لیتیوم-پلیمر تک‌سل و دو سل
قابل استفاده به‌عنوان بخش شارژ باتری در تجهیزات قابل‌حمل و پروژه‌های الکترونیکی، همراه با مدار تغذیه و حفاظت مناسب
رباتیک و پروژه‌های آردوینو/اینترنت اشیا با تغذیه باتری لیتیومی

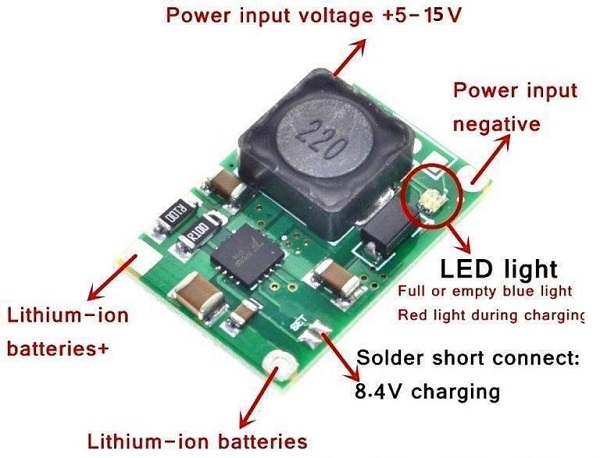

راهنمای راه‌اندازی و اتصال

تعیین تعداد سل: برای باتری دو سلولی سری (8.4V)، جامپر SET روی برد را لحیم (اتصال کوتاه) کنید؛ برای تک‌سل (4.2V) جامپر را باز بگذارید.
ورودی تغذیه: منبع  5 تا 15 ولت را به پدهای IN+ و IN− متصل کنید (رعایت پلاریته).
محدوده مجاز ورودی ماژول 5 تا 15 ولت است؛ اما ولتاژ ورودی باید از ولتاژ نهایی باتری بیشتر باشد. بنابراین برای شارژ پک دو سلولی، از منبع مناسب بالاتر از 8.4 ولت استفاده شود.
خروجی باتری: باتری را به پدهای BAT+ و BAT− وصل کنید.
تنظیم جریان شارژ: جریان شارژ (0.1 تا 2 آمپر) با تغییر مقاومت تنظیم جریان روی برد تعیین می‌شود.
مانیتورینگ: LED قرمز یعنی شارژ در جریان است؛ LED آبی یعنی شارژ کامل است یا باتری متصل نیست.
هشدار ایمنی: حین شارژ، باتری را بدون نظارت رها نکنید و از سالم بودن سلول‌ها (عدم تورم) اطمینان حاصل کنید. این برد فاقد بالانسر (Balancer) جداگانه برای سلول‌ها است و برای پک دو سلولی، استفاده از سلول‌های هم‌خانواده و هم‌سطح شارژ توصیه می‌شود.
