معرفی محصول
ماژول تایمر دیجیتال T2401-O یک کنترلر زمانی کوچک و کاربردی برای مدیریت خودکار روشن و خاموش شدن بارهای DC است. این ماژول با تغذیه 12 ولت DC کار میکند و به دو نمایشگر دیجیتال مستقل مجهز است که امکان تنظیم و نمایش دو بازه زمانی T1 و T2 را فراهم میکنند. برای هر یک از دو زمان میتوان واحد اندازهگیری ثانیه، دقیقه یا ساعت را انتخاب کرد و مقدار آن را از صفر تا 999 تنظیم نمود. به کمک این قابلیت، ماژول در پروژههایی مانند تأخیر در روشن شدن، تأخیر در خاموش شدن، روشن و خاموشکردن زمانبندیشده و اجرای چرخههای تکرارشونده قابل استفاده است.
خروجی ماژول از نوع مستقیم و رلهای است. در این مدل، پایههای خروجی با عنوان O- و O+ مشخص شدهاند و هنگام فعالشدن رله به یکدیگر متصل میشوند تا توان 12 ولت به بار منتقل شود. طراحی کوچک، نمایشگر دوگانه، تنظیمات دیجیتال و امکان نصب پنلی، T2401-O را به گزینهای مناسب برای پروژههای DIY، تابلوهای کنترلی و سیستمهای اتوماسیون ساده تبدیل کرده است.
ویژگیها
تغذیه 12 ولت DC: مناسب برای سیستمهای باتری، خودرو، تجهیزات قابلحمل و پروژههای کنترل ولتاژ پایین.
دو زمان قابل تنظیم: دارای پارامترهای زمانی T1 و T2 برای تعریف زمان روشن و خاموششدن بار.
محدوده زمانی گسترده: تنظیم هر زمان از 0 تا 999 واحد در سه مقیاس ثانیه، دقیقه یا ساعت.
حالتهای کاری متنوع: پشتیبانی از تأخیر در وصل، تأخیر در قطع و حالت چرخهای روشن/خاموش.
رله خروجی مستقیم: هنگام فعالشدن رله، پایههای O- و O+ به یکدیگر متصل شده و خروجی تغذیه بار را فراهم میکنند.
حافظه تنظیمات: ذخیره پارامترهای تنظیمشده پس از قطع و وصل تغذیه.
قابلیت قفل تنظیمات: امکان جلوگیری از تغییر ناخواسته پارامترها با فعالسازی گزینه قفل.
نمایشگر رنگی تفکیکشده: دارای سونسگمنت سبز (LED1) برای نمایش زمان روشن بودن و سونسگمنت قرمز (LED2) برای نمایش زمان خاموش بودن.
نشانگر وضعیت خروجی (OUT): مجهز به LED نشانگر خروجی جهت اطلاع سریع از وصل بودن رله و برقراری تغذیه بار.
ابعاد کوچک و مناسب نصب پنلی: قابل نصب در پنل یا محفظه با برش استاندارد.
کاربردها
کنترل زمان روشن و خاموششدن نوارهای LED و چراغهای 12 ولت
راهاندازی زمانبندیشده فنها و پمپهای DC
کنترل هیترها، شیرهای برقی و تجهیزات کوچک 12 ولت
ایجاد تأخیر در روشن یا خاموششدن موتورها
کنترل چرخهای تجهیزات در پروژههای اتوماسیون
سیستمهای آبیاری و تهویه کوچک
تجهیزات خودرو، کمپینگ و سیستمهای قابلحمل
پروژههای رباتیک و الکترونیکی DIY
تابلوهای کنترل و سیستمهای زمانبندی ساده
نحوه راهاندازی و استفاده
1. اتصال تغذیه و بار
پیش از اتصال منبع تغذیه، سیمکشی بار را کامل کنید و سپس برق را به ماژول وصل نمایید.

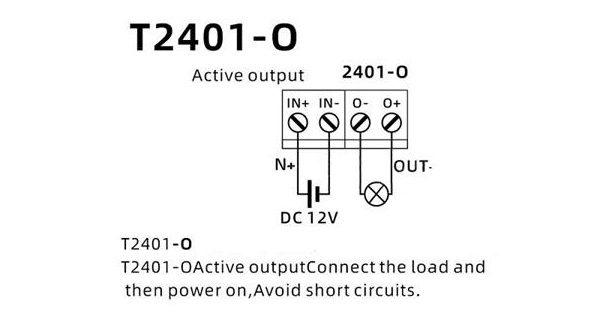

پایه 11 با عنوان IN+: اتصال به قطب مثبت منبع تغذیه 12 ولت DC
پایه 12 با عنوان IN-: اتصال به قطب منفی منبع تغذیه 12 ولت DC
پایه 13 با عنوان O-: خروجی منفی به سمت بار
پایه 14 با عنوان O+: خروجی مثبت به سمت بار
هنگام فعالشدن رله، پایههای O- و O+ به یکدیگر متصل میشوند و تغذیه بار را برقرار میکنند. در حالت عادی، خروجی فعال نیست.
هنگام سیمکشی، ابتدا بار را به خروجی متصل کنید و سپس منبع تغذیه را وصل نمایید. از ایجاد اتصال کوتاه بین پایههای خروجی جلوگیری کنید.
2. کلیدهای روی پنل

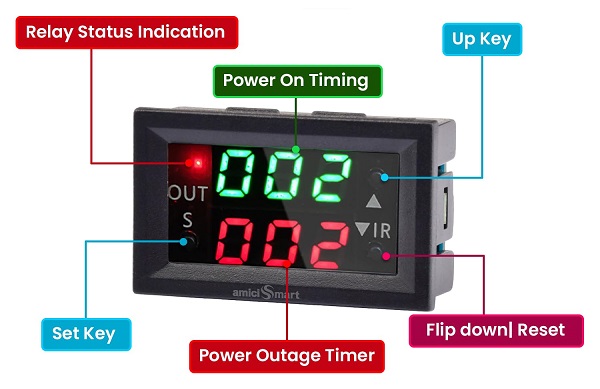

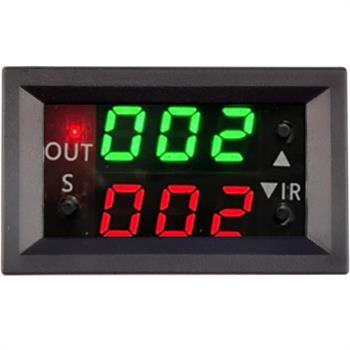

کلید S: ورود به تنظیم زمانها و منوی پارامترها
کلید ▲: افزایش مقدار یا حرکت رو به بالا در منو
کلید ▼/IR: کاهش مقدار یا حرکت رو به پایین در منو
نگهداشتن کلید ▼/IR به مدت حدود 3 ثانیه: بازنشانی زمانگیری و شروع مجدد چرخه از ابتدا
نشانگر OUT: نمایش فعال بودن خروجی رله
3. تنظیم زمانهای T1 و T2
کلید S را دو بار پشت سر هم فشار دهید تا وارد حالت تنظیم زمان شوید.
مقدار زمان اول یا T1 روی نمایشگر مربوطه ظاهر میشود.
با کلیدهای ▲ و ▼ مقدار T1 را تنظیم کنید.
سپس مقدار زمان دوم یا T2 را تنظیم نمایید.
پس از پایان تنظیم، چند ثانیه کلیدی را فشار ندهید تا مقدار جدید در حافظه ذخیره شود.
زمان ذخیرهسازی حدود 6 ثانیه ذکر شده است.
4. انتخاب واحد زمانی
برای ورود به منوی کدها، کلید S را حدود 6 ثانیه نگه دارید. پارامتر P0 واحد زمانی را مشخص میکند:
P0=0: تنظیم زمان بر اساس ثانیه
P0=1: تنظیم زمان بر اساس دقیقه
P0=2: تنظیم زمان بر اساس ساعت
واحد انتخابشده برای زمانگیری باید با مقدار واردشده برای T1 و T2 در نظر گرفته شود. برای مثال، مقدار 005 در حالت ثانیه برابر با 5 ثانیه و در حالت دقیقه برابر با 5 دقیقه است.
5. انتخاب حالت کاری
پارامترهای منوی دستگاه، نحوه عملکرد رله را تعیین میکنند.
حالت تأخیر در وصل: پس از اعمال تغذیه، ماژول به مدت T1 منتظر میماند و سپس خروجی را فعال میکند.
حالت تأخیر در قطع: خروجی فعال میشود و پس از سپریشدن زمان T1، قطع میگردد.
حالت وصل و سپس قطع: خروجی پس از زمان T1 فعال شده و پس از سپریشدن T2 غیرفعال میشود.
حالت قطع و سپس وصل: خروجی ابتدا قطع میماند، پس از T1 فعال میشود و عملکرد پایان مییابد.
حالت چرخهای شروع با وصل: خروجی پس از T1 یا زمان تعیینشده فعال و پس از T2 قطع میشود؛ این روند بهصورت پیوسته تکرار میگردد.
حالت چرخهای شروع با قطع: خروجی ابتدا قطع است، سپس بعد از زمان تعیینشده وصل میشود و چرخه روشن/خاموش ادامه پیدا میکند.
جزئیات نامگذاری کدهای حالت ممکن است با توجه به نسخه نرمافزاری ماژول متفاوت باشد. حالتهای کاری با پارامترهای P1 یا ترکیب پارامترهای P1 و P2 معرفی شدهاند؛ بنابراین برای تنظیم دقیق، کد درجشده روی نمایشگر و راهنمای همان نسخه را ملاک قرار دهید.
6. قفلکردن تنظیمات
در منوی تنظیمات، پارامتر P3 برای قفل تنظیمات استفاده میشود:
P3=0: تنظیمات قفل نیستند.
P3=1: تغییر تنظیمات قفل میشود.
فعالکردن قفل برای جلوگیری از تغییر ناخواسته زمانها در محیطهای صنعتی یا دستگاههای عمومی مفید است.
نکات مهم و محدودیتها
ماژول با 12V DC کار میکند و اتصال آن به ولتاژهای بالاتر از مقدار مجاز میتواند باعث آسیب شود.
خروجی این نسخه بهصورت مستقیم و DC معرفی شده است؛ برای کنترل برق شهر AC فقط در صورتی استفاده شود که رله و عایقبندی نسخه موجود برای آن مناسب باشد.
در منابع، ظرفیت خروجی 20A حداکثر و 240W حداکثر ذکر شده است؛ بااینحال مقدار واقعی به نوع رله، دمای کاری، سیمکشی و نوع بار بستگی دارد.
برای بارهای موتوری، پمپ، شیر برقی و سایر بارهای القایی، جریان راهاندازی میتواند از جریان نامی بیشتر باشد. در چنین کاربردهایی استفاده از رله یا کنتاکتور واسط توصیه میشود.
پیش از اتصال تغذیه، از نبود اتصال کوتاه بین پایههای O- و O+ اطمینان حاصل کنید.
ماژول دکمه Start جداگانه ندارد؛ شروع عملکرد معمولاً با وصلکردن تغذیه یا آغاز چرخه طبق حالت انتخابشده انجام میشود.
برای تغییر واحد زمانی، ابتدا پارامتر P0 را تنظیم کنید و سپس زمانهای T1 و T2 را وارد نمایید.
این برد یک ماژول الکترونیکی است و برای نصب نهایی به سیمکشی، محفظه و مونتاژ ایمن نیاز دارد.
در زمان کار با بارهای پرجریان، از سیم مناسب، ترمینال محکم و تهویه کافی استفاده کنید.
