معرفی محصول

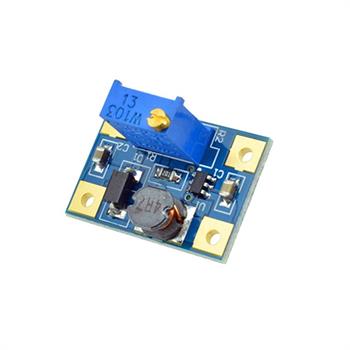

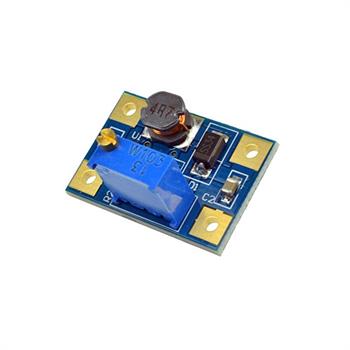

ماژول SX1308 یک مبدل ولتاژ DC به DC افزاینده (Step-Up) با طراحی فوقالعاده فشرده و کارایی بالا است. این ماژول با بهرهگیری از چیپ قدرتمند SX1308 و فرکانس سوئیچینگ بالای ۱.۲ مگاهرتز، قادر است ولتاژ ورودی در بازه ۲ تا ۲۴ ولت DC را به ولتاژ خروجی تنظیمپذیر تا ۲۸ ولت افزایش دهد. به دلیل استفاده از ماسفت (MOSFET) با مقاومت داخلی بسیار پایین، این برد قادر به ارائه جریان خروجی تا ۲ آمپر است که آن را به گزینهای ایدهآل برای تجهیزات پرتابل، پاوربانکها و پروژههای اینترنت اشیا (IoT) تبدیل میکند.
ویژگیها
راندمان انرژی: بهرهوری بالا تا ۹۵٪ به لطف فرکانس ۱.۲ مگاهرتزی
حفاظتهای ایمنی: مجهز به مدار محافظت در برابر اتصال کوتاه (Short-Circuit) و دمای بیش از حد (Over-Heat)
تنظیم دقیق ولتاژ: دارای پتانسیومتر مولتیترن ۱۰ کیلو اهم جهت تنظیم دقیق خروجی
استارت نرم (Soft-Start): کاهش جریان هجومی در لحظه روشن شدن برای محافظت از قطعات

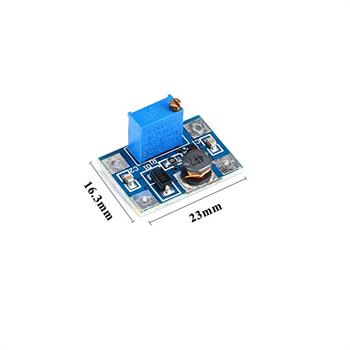

طراحی فشرده: استفاده از چیپ با پکیج SOT23-6 جهت اشغال حداقل فضا در مدار
تغییر حالت هوشمند: سوئیچینگ خودکار به حالت PFM در بارهای کم برای افزایش بازدهی
کاربردها
تغذیه تجهیزات شبکه و محصولات دیجیتال (مانند مودمهای 3G/4G)
سیستمهای تغذیه با باتری (Battery-Powered Equipment)
منابع تغذیه پرتابل (Mobile Power)
پروژههای رباتیک و سیستمهای هوشمند
تجهیزات اندازهگیری و تست
راهنمای راهاندازی و نکات ایمنی
هشدار: قبل از اتصال مصرفکننده، حتماً دستورالعمل زیر را رعایت کنید:

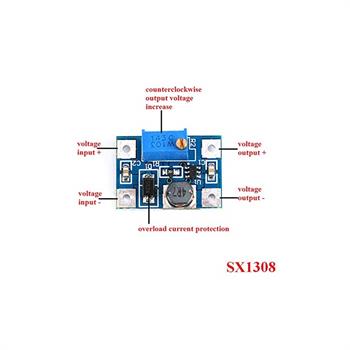

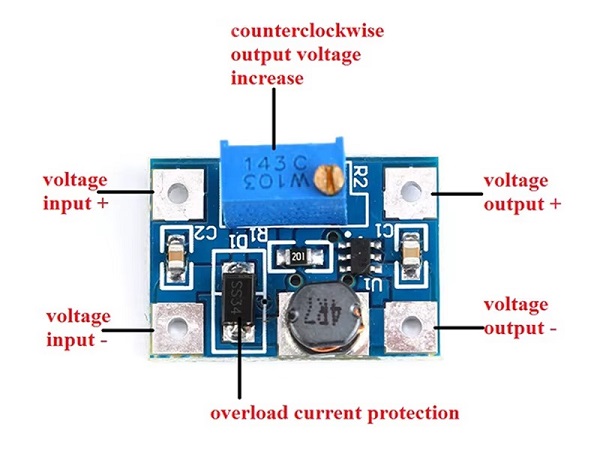

تنظیم اولیه: پیش از اولین تست، پتانسیومتر روی ماژول را حداقل ۱۵ دور کامل در جهت خلاف عقربههای ساعت (Counter-clockwise) بچرخانید. عدم انجام این کار ممکن است در ولتاژهای ورودی بالا، باعث سوختن ماژول شود.
اندازهگیری: در حین تنظیم ولتاژ، حتماً از یک مولتیمتر برای اندازهگیری خروجی استفاده کنید تا ولتاژ دقیق مورد نیاز تنظیم شود. تنظیم بدون اندازهگیری میتواند باعث اعمال ولتاژ بیش از حد به تجهیزات شما شود.
جریاندهی: اگر ولتاژ خروجی با ولتاژ ورودی برابر است و تغییر نمیکند، یعنی هنوز از محدوده خنثی پتانسیومتر خارج نشدهاید؛ به چرخش پتانسیومتر ادامه دهید.
