معرفی محصول

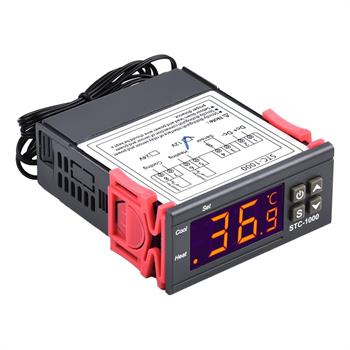

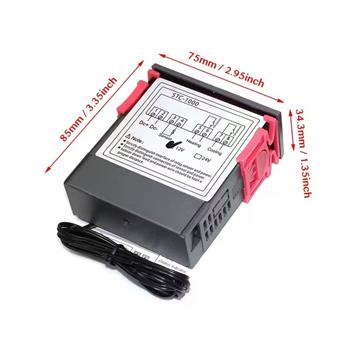

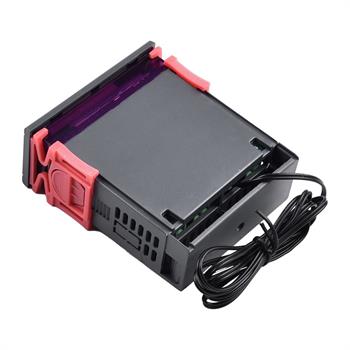

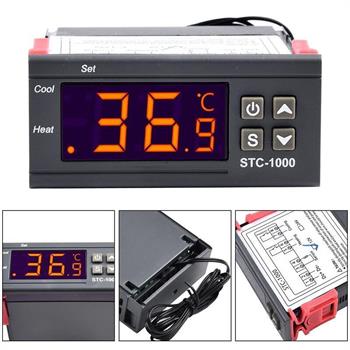

ترموستات دیجیتال STC-1000 مدل 12V DC یک کنترلر دمای پنلی برای کنترل خودکار تجهیزات گرمایشی و سرمایشی است. این ماژول با دریافت دما از سنسور NTC، خروجیهای رلهای مجزای گرمایش و سرمایش را بر اساس دمای تنظیمشده کنترل میکند و برای پروژههایی که تغذیه خود کنترلر باید ۱۲ ولت DC باشد، انتخابی کاربردی است.
نمایشگر دیجیتال، تنظیم آسان دمای هدف، تعیین اختلاف دما، کالیبراسیون سنسور و تأخیر راهاندازی کمپرسور از قابلیتهای مهم این ترموستات هستند. STC-1000 میتواند در صورت افزایش یا کاهش دما نسبت به مقدار تعیینشده، بهصورت خودکار هیتر، فن، کمپرسور، پمپ یا دیگر تجهیزات متصل به رله را قطع و وصل کند.
توجه: ولتاژ تغذیه خود ماژول در این مدل 12V DC است. خروجیهای گرمایش و سرمایش بهصورت کنتاکت رله هستند؛ بنابراین تغذیه بار متصل به رله باید متناسب با نوع و مشخصات همان بار انتخاب و سیمبندی شود.
ویژگیها
ولتاژ تغذیه ماژول: 12V DC
کنترل خودکار دما در دو حالت Heating و Cooling
دارای دو خروجی رله مستقل برای گرمایش و سرمایش
نمایشگر دیجیتال سهرقمی با خوانایی مناسب

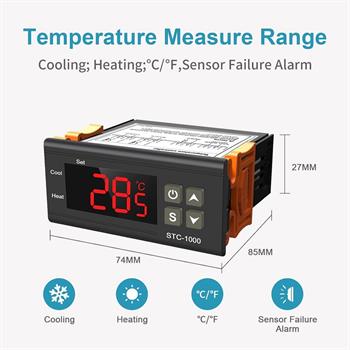

قابلیت تنظیم دمای هدف از 50- تا 99.9+ درجه سانتیگراد
اندازهگیری دما در بازه 50- تا 99+ درجه سانتیگراد
رزولوشن نمایش دما: 0.1 درجه سانتیگراد
سنسور دمای NTC با کابل حدود ۱ متر
قابلیت تنظیم اختلاف دما یا هیسترزیس
قابلیت تنظیم تأخیر راهاندازی برای محافظت از کمپرسور
قابلیت کالیبراسیون و اصلاح خطای نمایش دما
مجهز به هشدار صوتی و نمایش خطاهای سنسور
مناسب نصب داخل پنل با ابعاد برش استاندارد
توان مصرفی: کمتر از ۳ وات
رطوبت مجاز: ۲۰ تا ۸۵ درصد (بدون میعان)
کاربردها
کنترل دمای دستگاههای جوجهکشی و انکوباتور
کنترل هیتر و فن در گلخانه، تراریوم و باکس پرورش
کنترل دمای آکواریوم و مخازن پرورش آبزیان
کنترل فن یا تجهیزات خنککننده تابلو برق
کنترل دمای یخچال، فریزر، ویترین سرد و پروژههای برودتی کوچک
راهاندازی سیستمهای گرمایشی با هیتر یا المنت
پروژههای DIY و اتوماسیون دمایی با تغذیه کنترلر ۱۲ ولت
کنترل دمای محفظههای نگهداری، خشککن و تجهیزات آزمایشگاهی ساده
نحوه راهاندازی و استفاده

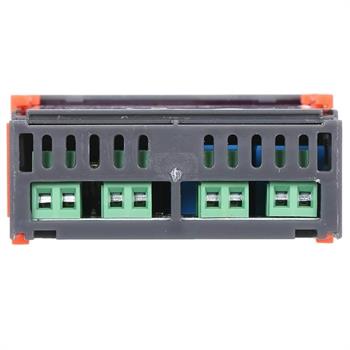

۱. اتصال ترمینالها
پیش از سیمبندی، منبع تغذیه را کاملاً قطع کنید.

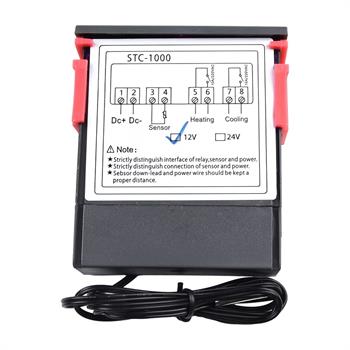

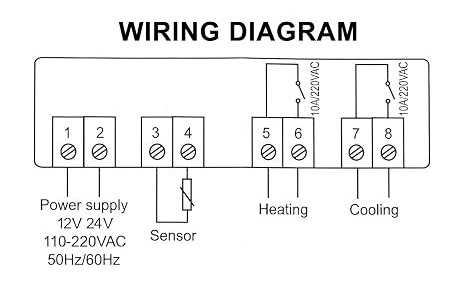

ترمینال 1 و 2: اتصال تغذیه 12V DC ماژول
ترمینال 3 و 4: اتصال سنسور دمای NTC
ترمینال 5 و 6: کنتاکت رله گرمایش
ترمینال 7 و 8: کنتاکت رله سرمایش
سنسور NTC قطبیت ندارد و دو سیم آن را میتوان بدون رعایت مثبت و منفی به ترمینالهای ۳ و ۴ متصل کرد.
برای کنترل یک بار، مسیر تغذیه بار را از کنتاکت رله عبور دهید. رلههای این دستگاه نقش کلید دارند و برق موردنیاز بار را تولید نمیکنند. همچنین در بارهای پرمصرف یا القایی مانند موتور و کمپرسور، رعایت ظرفیت رله، استفاده از حفاظت مناسب و اجرای سیمکشی توسط فرد آشنا به برق ضروری است.
روشن و خاموش کردن: برای روشن یا خاموش کردن دستگاه در وضعیت عادی، کلید پاور را ۳ ثانیه نگه دارید.
۲. مشاهده مقادیر تنظیم شده
در حالت عادی، نمایشگر دمای فعلی سنسور را نشان میدهد.
کلید ▲ را فشار دهید تا مقدار دمای تنظیمشده نمایش داده شود.
کلید ▼ را فشار دهید تا مقدار اختلاف دما نمایش داده شود.
۳. ورود به منوی تنظیمات
برای تنظیم پارامترهای اصلی:

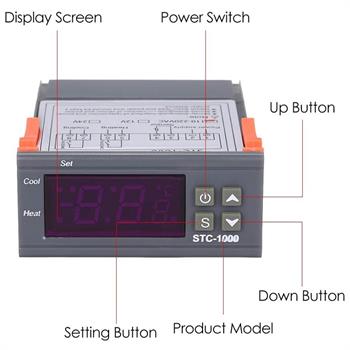

در حالت عادی، کلید S (Set) را به مدت ۳ ثانیه نگه دارید تا نشانگر Set روشن شده و کد F1 ظاهر شود.
با کلیدهای ▲ یا ▼ بین کدهای F1 تا F4 جابهجا شوید.
برای تغییر هر پارامتر، کلید S را نگه دارید و همزمان با کلیدهای ▲ یا ▼ مقدار را کم یا زیاد کنید.
پس از تنظیم، یکبار کلید پاور را فشار دهید تا مقادیر بلافاصله ذخیره شوند و صفحه به نمایش زنده دما بازگردد (در صورت عدم لمس دکمهها تا ۱۰ ثانیه، سیستم بدون ذخیره خارج میشود).
۴. پارامترهای قابل تنظیم
F1 — Temperature Set Value: تعیین دمای هدف
بازه تنظیم: 50.0- تا 99.9+ درجه سانتیگراد
F2 — Difference / Hysteresis: تعیین اختلاف دما برای قطع و وصل رله
بازه تنظیم: 0.3 تا 10.0 درجه سانتیگراد
F3 — Compressor Delay Time: تعیین زمان تأخیر راهاندازی خروجی سرمایش
بازه تنظیم: 1 تا 10 دقیقه
این گزینه برای کاهش قطع و وصل سریع کمپرسور و تجهیزات برودتی کاربرد دارد.
F4 — Temperature Calibration: کالیبراسیون یا اصلاح دمای نمایشدادهشده
بازه تنظیم: 10.0- تا 10.0+ درجه سانتیگراد
۵. منطق عملکرد گرمایش و سرمایش
در حالت سرمایش، هنگامی که دمای سنسور به مقدار F1 + F2 برسد یا از آن بیشتر شود، خروجی Cooling فعال میشود؛ سپس با پایین آمدن دما تا مقدار تنظیمشده در F1، خروجی سرمایش قطع خواهد شد. در صورت تنظیم تأخیر F3، فعال شدن مجدد خروجی سرمایش پس از سپری شدن زمان تعیینشده انجام میشود.
در حالت گرمایش، هنگامی که دمای سنسور به مقدار F1 - F2 برسد یا از آن کمتر شود، خروجی Heating فعال میشود. با افزایش دما تا مقدار F1، رله گرمایش قطع میشود.

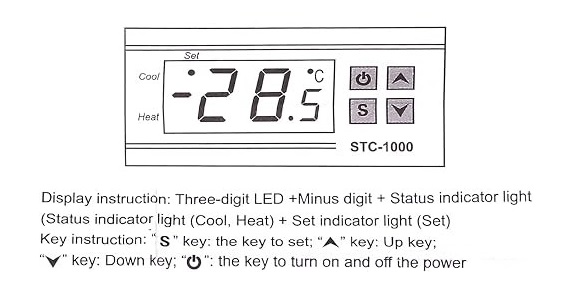

۶. چراغهای نشانگر
Cool: روشن بودن این چراغ یعنی خروجی سرمایش فعال است. چشمکزدن آن میتواند نشاندهنده فعال بودن زمان تأخیر کمپرسور باشد.
Heat: روشن بودن این چراغ نشان میدهد خروجی گرمایش فعال است.
Set: هنگام ورود به منوی تنظیمات روشن میشود.
چراغهای Cool و Heat تحت هیچ شرایطی همزمان روشن نمیشوند.
۷. کدهای خطا
EE: خطا در سنسور دما، مانند قطعی یا اتصال کوتاه شدن سیم سنسور. در این وضعیت خروجیها قطع میشوند و هشدار صوتی فعال خواهد شد.
HH: دمای اندازهگیریشده از محدوده مجاز دستگاه بیشتر شده است.
Er: نشاندهنده خطای سیستمی هنگام راهاندازی است. در این حالت، با فشردن هر کلید، دستگاه تنظیمات را به مقادیر پیشفرض بازگردانده و به حالت کاری عادی وارد میشود. پس از بازنشانی، در صورت نیاز پارامترها را دوباره تنظیم کنید.
