معرفی محصول

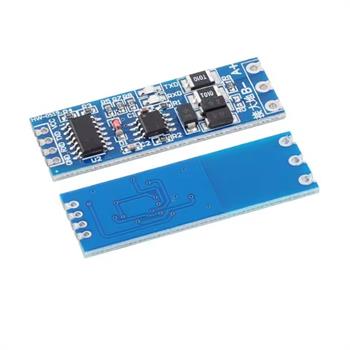

ماژول مبدل TTL به RS485 مدل HW-519 یک ماژول کاربردی برای تبدیل ارتباط سریال TTL/UART به سیگنال تفاضلی RS485 است. این ماژول برای انتقال داده در فواصل طولانی و محیطهایی که نویز و تداخل الکتریکی وجود دارد گزینهای مناسب محسوب میشود و در پروژههای صنعتی، شبکههای سنسوری، سیستمهای کنترل و ارتباطات Modbus کاربرد دارد.
این مبدل دارای قابلیت کنترل خودکار جهت ارسال و دریافت داده است و برای استفاده از آن نیازی به کنترل دستی پایههای دریافت و ارسال وجود ندارد. به همین دلیل راهاندازی ماژول سادهتر بوده و میتوان آن را مانند یک ارتباط سریال معمولی در پروژههای میکروکنترلری استفاده کرد. پشتیبانی از سطح منطقی 3.3V و 5V، وجود نشانگرهای TXD و RXD، مقاومت ترمینیشن 120 اهم و طراحی فشرده، این ماژول را به گزینهای مناسب برای ارتباط پایدار RS485 تبدیل کرده است.
ویژگیها
تبدیل ارتباط سریال TTL/UART به RS485
دارای کنترل خودکار جهت ارسال و دریافت داده
سازگار با سطح منطقی 3.3V و 5V
دارای پایههای RX، TX، VCC و GND در سمت TTL
دارای خروجیهای A و B برای اتصال به باس RS485
مجهز به نشانگرهای LED برای وضعیت ارسال و دریافت داده
دارای مقاومت ترمینیشن 120 اهم قابل فعالسازی
پشتیبانی از ارتباط 128 دستگاه روی باس RS485
مقاومت بهتر در برابر نویز، به دلیل استفاده از ارتباط تفاضلی RS485، نسبت به ارتباط TTL/UART معمولی

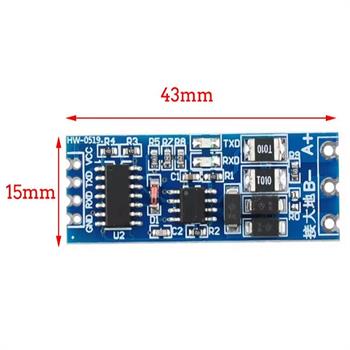

دارای PCB نازک با ضخامت حدود 0.8 میلیمتر
محدوده دمای کاری گسترده از 40- تا 85+ درجه سانتیگراد
پشتیبانی از سرعت ارتباط تا 115200bps
مصرف جریان پایین، کمتر از 20mA
امکان استفاده در فاصلههای طولانی تا حدود 800 متر در شرایط پیشنهادی
امکان افزایش فاصله ارتباط با استفاده از تکرارکننده در مسیرهای طولانیتر
کاربردها
اتوماسیون صنعتی
ارتباطات سریال صنعتی RS485
ارتباط بر پایه پروتکل Modbus RTU
شبکههای سنسوری
سیستمهای مانیتورینگ از راه دور
سیستمهای کنترل و جمعآوری داده
اتوماسیون ساختمان
تجهیزات امنیتی
اتصال میکروکنترلرها به شبکه RS485
پروژههای مبتنی بر Arduino، ESP32، STM32 و بردهای مشابه
سیستمهای Remote I/O
ارتباط بین تجهیزات کنترلی در فواصل طولانی
پروژههای هوشمندسازی و کنترل صنعتی
نحوه راهاندازی و استفاده

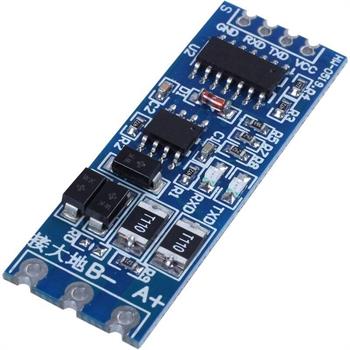

برای استفاده از ماژول HW-519 TTL to RS485، پایههای سمت TTL شامل VCC، GND، TX و RX به برد میکروکنترلر یا مدار کنترل متصل میشوند. پایههای سمت RS485 نیز از طریق خروجیهای A و B به باس RS485 وصل میشوند.
این ماژول دارای قابلیت کنترل خودکار جهت داده است؛ بنابراین هنگام ارسال یا دریافت اطلاعات نیازی به کنترل دستی پایههای مربوط به حالت دریافت و ارسال وجود ندارد. کاربر میتواند ماژول را مانند یک پورت سریال معمولی استفاده کند و تغییر وضعیت بین ارسال و دریافت بهصورت خودکار انجام میشود.

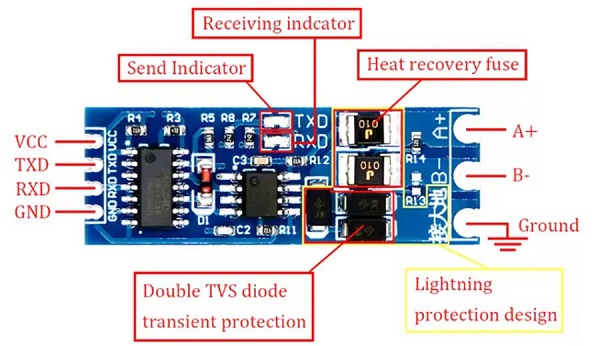

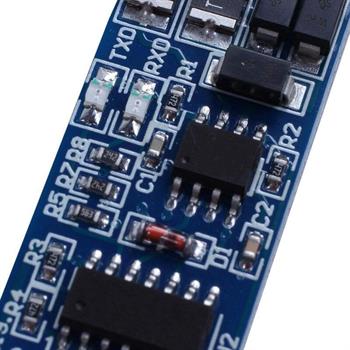

روی ماژول نشانگرهای TXD و RXD قرار دارد که وضعیت ارسال و دریافت داده را نمایش میدهند و برای بررسی عملکرد ارتباط و عیبیابی بسیار کاربردی هستند. همچنین مقاومت ترمینیشن داخلی 120 اهم برای پایداری بهتر ارتباط در مسیرهای طولانی قابل فعالسازی است. در ارتباطات طولانی، فعالسازی این مقاومت در انتهای خط میتواند به کاهش بازتاب سیگنال و افزایش کیفیت انتقال داده کمک کند.
در استفادههای فضای باز یا محیطهای صنعتی، اتصال مناسب زمین میتواند باعث کاهش تداخل و افزایش پایداری ارتباط شود. برای مسیرهای بسیار طولانی نیز استفاده از تکرارکننده RS485 توصیه میشود.
