معرفی محصول

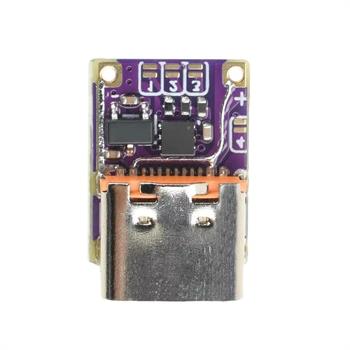

ماژول PD3.0 / PD3.1 QC Fast Charging Trigger (High Voltage) یک ماژول دیکویسر یا تریگر شارژ سریع است که از طریق درگاه USB Type‑C میتواند با شارژرهای سازگار با پروتکلهای شارژ سریع ارتباط برقرار کرده و ولتاژ موردنظر را از منبع تغذیه دریافت کند. این ماژول با پشتیبانی از پروتکلهای رایج مانند PD و QC به صورت خودکار با شارژر یا پاوربانک Handshake انجام داده و ولتاژ تنظیم شده را در خروجی ارائه میدهد.
این ماژول نسخه ولتاژ بالا (High Voltage) بوده و امکان انتخاب ولتاژهای 5V، 20V، 28V، 36V و 48V را فراهم میکند. ولتاژ پیشفرض خروجی 5 ولت است و کاربر میتواند با اتصال پدهای مشخص شده (Shorting Pad) ولتاژ موردنظر را انتخاب کند. طراحی ماژول به گونهای است که در صورت پشتیبانی نکردن منبع تغذیه از ولتاژ انتخاب شده، نزدیکترین ولتاژ پشتیبانی شده را ارائه میدهد.
ویژگیها
پشتیبانی از پروتکلهای شارژ سریع PD2.0، PD3.0، PD3.1 و QC2.0، QC3.0، QC4، QC5
رابط USB Type‑C برای اتصال به شارژر یا پاوربانک
نسخه High Voltage با خروجیهای قابل انتخاب 5V / 20V / 28V / 36V / 48V
امکان تغییر ولتاژ خروجی از طریق Shorting Pad
خروجی پیشفرض 5 ولت
قابلیت تشخیص و تطبیق خودکار پروتکل شارژ سریع
پشتیبانی از جریان تا 5 آمپر (حداکثر) با منبع تغذیه سازگار
طراحی مناسب برای کاربردهای آزمایشگاهی و صنعتی
اولویتبندی خودکار پروتکل برای ایجاد ارتباط پایدار با شارژر
کاربردها
استفاده در پروژههای الکترونیکی و آزمایشگاهی
تأمین ولتاژهای مختلف از شارژرهای USB‑C PD
سیستمهای شارژ بیسیم
اسپیکرهای بلوتوثی و تجهیزات قابل حمل
تجهیزات خودرویی
پروژههای ذخیرهسازی انرژی
تست و عیبیابی صنعتی منابع تغذیه
نحوه راهاندازی و استفاده
ماژول را از طریق درگاه Type‑C به یک شارژر یا پاوربانک که از پروتکلهای PD یا QC پشتیبانی میکند متصل کنید.
به صورت پیشفرض، خروجی ماژول 5 ولت خواهد بود.
برای انتخاب ولتاژهای دیگر (20V، 28V، 36V یا 48V) باید پدهای مشخص شده روی برد را Short کنید تا ولتاژ موردنظر تنظیم شود.
پس از اتصال، ماژول به صورت خودکار با شارژر Handshake انجام داده و ولتاژ تنظیم شده را دریافت میکند.
اگر منبع تغذیه از ولتاژ انتخاب شده پشتیبانی نکند، ماژول نزدیکترین ولتاژ قابل پشتیبانی را ارائه میدهد.
نکات مهم:
این ماژول مبدل افزاینده یا کاهنده ولتاژ (Boost/Buck) نیست.
منبع تغذیه باید از ولتاژ موردنظر در پروتکل PD یا QC پشتیبانی کند.
خروجی این ماژول مستقیماً برای شارژ گوشی مناسب نیست و باید قبل از استفاده ولتاژ مناسب دستگاه بررسی شود.
