توضیحات محصول

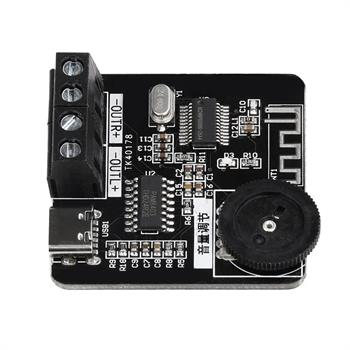

ماژول XH-A164 یک برد صوتی فشرده و کارآمد است که با بهرهگیری از چیپ قدرتمند PAM8403 و تکنولوژی Bluetooth 5.0، امکان تبدیل هر نوع بلندگوی معمولی به یک سیستم صوتی بیسیم حرفهای را فراهم میکند. این ماژول به دلیل طراحی کلاس D، علاوه بر ابعاد کوچک (40x40 میلیمتر)، بازدهی بسیار بالایی داشته و مصرف انرژی پایینی دارد که آن را برای گجتهای پرتابل ایدهآل میسازد.
ویژگیها
اتصال بیسیم پیشرفته: پشتیبانی از بلوتوث نسخه 5.0 (Ultra HD) برای انتقال صدا با کیفیت بالا و پایداری سیگنال.
خروجی استریو قدرتمند: دارای دو کانال مجزای 5 وات (در مجموع 10 وات خروجی) جهت درایو کردن اسپیکرهای کوچک و هدفونها.
طراحی کاربرپسند: مجهز به ولوم چرخشی آنبرد جهت تنظیم دستی صدا و ترمینالهای پیچی برای اتصال آسان بلندگوها.
تغذیه هوشمند: مجهز به پورت USB Type-C با قابلیت اتصال مستقیم به شارژر موبایل یا درگاه USB کامپیوتر (تغذیه 5 ولت).
بهینگی کلاس D: راندمان بالا و تولید گرمای بسیار کم که طول عمر دستگاه را افزایش میدهد.
مدار حذف نویز: طراحی بهینه PCB جهت کاهش نویزهای محیطی و ارائه صدایی شفاف.
کاربردها
ساخت اسپیکرهای بلوتوثی دستساز (DIY).
ارتقای اسپیکرهای قدیمی و سیمدار به سیستم بیسیم.
ساخت سیستمهای صوتی کوچک برای میز کار یا خودرو.
راهاندازی درایورهای هدفون و بلندگوهای کوچک 4 تا 8 اهم.
پروژههای خلاقانه اینترنت اشیا (IoT) که نیاز به پخش صدا دارند.
راهنمای راهاندازی

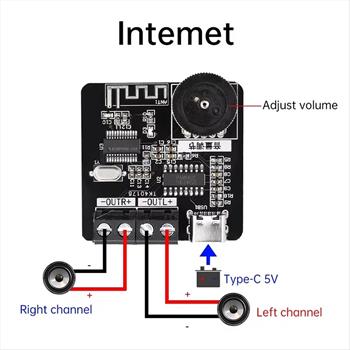

1. اتصال تغذیه و بلندگو:
تغذیه: ولتاژ کاری 5 ولت است که از طریق درگاه Type-C تامین میشود.
بلندگو: مطابق با شماتیک روی برد، سیمهای بلندگوهای چپ و راست را به ترمینالهای +OUTL- و +OUTR- متصل کنید.

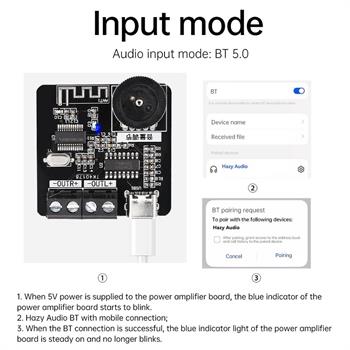

2. اتصال بلوتوث (Pairing):
با اتصال برق 5 ولت، چراغ آبی روی برد شروع به چشمک زدن میکند.
در گوشی هوشمند خود بلوتوث را روشن کرده و به دنبال نام “Hazy Audio” بگردید.
پس از جفتسازی موفق (Pairing)، چراغ آبی به صورت ثابت روشن میماند.
