معرفی محصول
ماژول رگولاتور افزاینده MT3608 یک مبدل ولتاژ DC به DC تقویتکننده (Step-Up / Boost) با ابعاد بسیار کوچک و بازدهی بالا است. این ماژول قادر است ولتاژهای ورودی در محدوده ۲ تا ۲۴ ولت DC را به ولتاژ خروجی رگوله و پایدار در محدوده ۵ تا ۲۸ ولت DC (با حداکثر جریان ۲ آمپر) افزایش دهد. تنظیم ولتاژ خروجی به آسانی از طریق پتانسیومتر مولتیترن دقیق تعبیه شده روی برد انجام میگیرد. به لطف فرکانس سوئیچینگ بالای ۱.۲ مگاهرتز و استفاده از خازنهای سرامیکی چندلایه (MLCC) با ESR پایین، این برد دارای ابعاد بسیار فشرده، ریپل خروجی ناچیز و طول عمر عملیاتی بالاست.
ویژگیها
افزاینده ولتاژ (Boost): تبدیل ولتاژ ورودی ۲ تا ۲۴ ولت به ۵ تا ۲۸ ولت DC
جریاندهی مناسب: حداکثر جریان پیک خروجی ۲ آمپر (جریان پیوسته ۱ تا ۱.۵ آمپر)
فرکانس سوئیچینگ بالا (1.2MHz): کاهش ریپل خروجی به کمتر از 100mV و امکان استفاده از خازنها و سلف بسیار کوچک
بازدهی انرژی بالا: راندمان تبدیل بالا (بین ۹۳٪ تا ۹۶٪)
تنظیم دقیق: مجهز به پتانسیومتر مولتیترن دقیق (Trimpot)
حفاظتهای داخلی: مجهز به مدار محافظت اضافه جریان (Over-Current) و دمای بیش از حد (Thermal Shutdown) در ساختار تراشه
پایداری عالی: رگولاسیون بار و ولتاژ بسیار دقیق

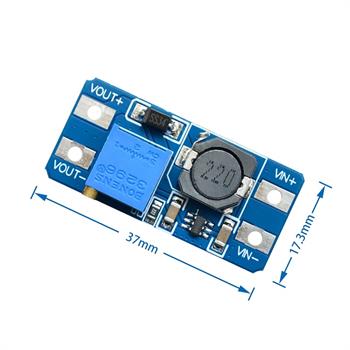

ابعاد فوقالعاده جمعوجور: طراحی بهینه ۳۷.۲ × ۱۷.۲ میلیمتر جهت استفاده در پروژههای پرتابل و فضاهای محدود
کاربردها
افزایش ولتاژ باتریهای لیتیومی (مثلاً تبدیل ۳.۷ ولت به ۵، ۹ یا ۱۲ ولت برای تغذیه مدارها)
ساخت پاوربانکها و منابع تغذیه پرتابل
تغذیه نمایشگرهای LCD، مودمها، روترهای ADSL/کابلی و کارتهای شبکه
پروژههای DIY، اینترنت اشیا (IoT)، آردوینو و رزبری پای
راهاندازی درایور موتورهای DC کوچک، تجهیزات تست و اندازهگیری و سیستمهای سولار کممصرف
راهنمای راهاندازی و نکات مهم فنی
نحوه اتصال پایهها:
تغذیه ورودی (۲ تا ۲۴ ولت) را با رعایت قطبیت به پدهای VIN+ و VIN- متصل کنید.
مصرفکننده یا مدار مقصد را به پدهای VOUT+ و VOUT- متصل نمایید.
نکته بسیار مهم راهاندازی اولیه (حل مشکل برابر بودن ورودی و خروجی):

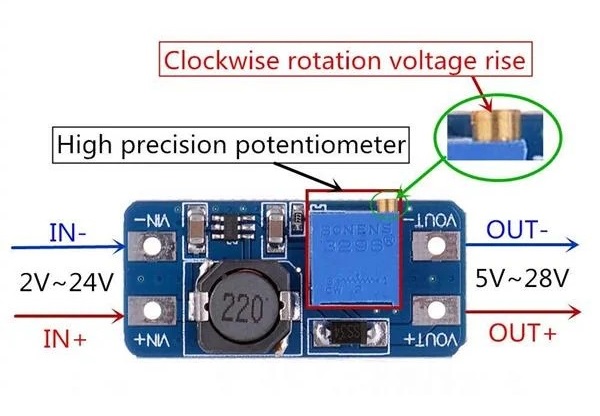

در صورتی که پس از اتصال ولتاژ، خروجی ماژول با ورودی برابر بود و با چرخاندن پیچ تغییر نکرد، پیچ مولتیترن را حدود ۱۰ تا ۲۰ دور در جهت پادساعتگرد (خلاف جهت عقربههای ساعت) کامل بچرخانید تا پتانسیومتر از محدوده خنثی خارج شده و وارد بازه تقویت ولتاژ گردد.
ملاحظات بار و جریاندهی:
با توجه به قانون پایستگی توان ، هرچه اختلاف ولتاژ ورودی و خروجی بیشتر باشد (مثلاً تبدیل ۳.۷ ولت به ۲۴ ولت)، جریان خروجی قابل دریافت کمتر خواهد بود. برای استفاده مداوم، جریان ۱ تا ۱.۲ آمپر پیشنهاد میشود.
این مدار یک مبدل فقط افزاینده (Boost) است؛ بنابراین ولتاژ خروجی همواره باید بالاتر از ولتاژ ورودی تنظیم شود.
