معرفی محصول
ماژول پنلی صوتی JQ-D029BT یک پلیر و آمپلی‌فایر دیجیتال همه‌کاره است که با ولتاژ تغذیه گسترده 5 تا 32 ولت DC کار می‌کند. این ماژول مجهز به آمپلی‌فایر داخلی استریو با توان 2x3W بوده و به‌صورت یک پنل کامل شامل صفحه نمایش رنگی دیجیتال، پورت‌های اتصال گوناگون و کلیدهای کنترل روی بدنه ارائه می‌شود. با پشتیبانی از فناوری بلوتوث، درگاه USB، کارت حافظه Micro SD (TF)، ورودی AUX و رادیو FM، این محصول گزینه‌ای ایده‌آل برای ساخت یا ارتقاء اسپیکرهای پرتابل، رادیوهای دیجیتال و سیستم‌های صوتی کوچک خانگی یا خودرویی است.
این دستگاه از فرمت‌های صوتی مختلف (MP3, WMA, WAV, APE) پشتیبانی کرده و دارای ویژگی‌هایی همچون قابلیت مکالمه بلوتوثی (BT Call)، حافظه قطع برق (Power-off Memory) و ریموت کنترل مادون قرمز است. همچنین برد آن دارای سیستم محافظت در برابر معکوس شدن قطب‌های تغذیه است تا از آسیب به مدار جلوگیری شود.
ویژگی‌ها
ولتاژ تغذیه: 5 تا 32 ولت DC (پشتیبانی از بازه وسیع ولتاژ ورودی)
آمپلی‌فایر داخلی: استریو 2x3 وات (مناسب اتصال دو اسپیکر 4 اهم 3 وات)
فناوری ارتباطی: بلوتوث نسخه 2.4G با قابلیت پخش موسیقی و مکالمه (BT Call)
فرمت‌های صوتی قابل پشتیبانی (دابل دیکدینگ): MP3, WMA, WAV, APE
درگاه‌های ورودی و اتصال:
پورت USB (فلش مموری)
اسلات کارت حافظه Micro SD / TF (مجهز به قفل)
ورودی صدای خطی AUX (پورت جک صوتی)
درگاه تغذیه Micro USB (DC 5V IN)
رادیو FM (بازه فرکانسی 87.5 تا 108 مگاهرتز)
ویژگی‌های حفاظتی: دارای سیستم حفاظت در برابر اتصال معکوس قطب‌های تغذیه (طبق منابع، در صورت معکوس زدن تغذیه برد نمی‌سوزد بلکه صرفاً کار نمی‌کند)
امکانات جانبی: ریموت کنترل مادون قرمز (با برد 5 تا 10 متر)، حافظه قطع برق (ذخیره آخرین حالت و آهنگ پخش‌شده) و نمایشگر دیجیتال رنگی روی پنل
ابعاد پنل: حدود 93 در 35 میلی‌متر
کاربردها
ساخت و ارتقاء اسپیکرهای پرتابل و بلوتوثی قابل حمل
طراحی و ساخت رادیوهای دیجیتال خانگی چندمنظوره
استفاده در سیستم‌های صوتی کوچک، پخش‌کننده‌های خودرویی (After-Market)
پروژه‌های DIY صوتی و ساخت امپلی‌فایر مینیاتوری مجهز به پلیر USB/SD
نحوه راه‌اندازی و استفاده
1) اتصال تغذیه (Power Supply)
می‌توانید ماژول را از طریق کانکتور پشت برد با ولتاژ مستقیم 5 الی 32 ولت DC (پین‌های VCC مثبت و GND منفی) تغذیه کنید؛ یا از درگاه Micro USB (DC 5V IN) روی پنل جلویی برای تامین برق استفاده نمایید.
نکته ایمنی منابع: این برد مجهز به مدار محافظت در برابر قطب معکوس است، با این حال برای عملکرد صحیح همواره دقت کنید سیم‌کشی مثبت و منفی تغذیه به درستی متصل شود.
2) اتصال اسپیکرها (Speaker Output)

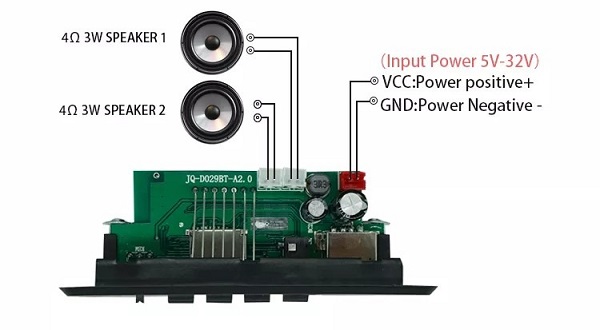

دو عدد اسپیکر (معمولاً 4 اهم و 3 وات) را به کانکتورهای خروجی مشخص‌شده روی برد پشت پنل متصل کنید (مطابق تصویر راهنمای اتصال).
3) نحوه کار با کلیدها و مدهای کاری (Buttons & Modes)

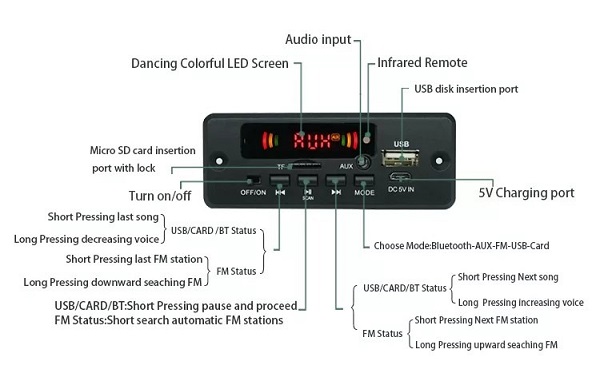

روی پنل جلو ۴ کلید اصلی تعبیه شده است که عملکرد آن‌ها در مدهای مختلف به شرح زیر است:
کلید MODE: برای تغییر حالت و چرخش بین مدهای کاری به ترتیب: Bluetooth -> USB -> TF Card -> FM Radio -> AUX (Line In).
کلید VOL- / PREV (چپ):
در حالت USB / TF / BT: فشردن کوتاه برای رفتن به آهنگ قبلی؛ فشردن طولانی برای کاهش صدا.
در حالت FM: فشردن کوتاه برای کاهش فرکانس رادیویی.
کلید AUTO / PLAY / PAUSE (وسط):
در حالت USB / TF / BT: فشردن کوتاه برای پخش یا توقف (Play/Pause).
در حالت FM: فشردن کوتاه برای پخش/توقف و فشردن طولانی برای جستجوی خودکار ایستگاه‌های رادیویی (Auto Search).
کلید VOL+ / NEXT (راست):
در حالت USB / TF / BT: فشردن کوتاه برای رفتن به آهنگ بعدی؛ فشردن طولانی برای افزایش صدا.
در حالت FM: فشردن کوتاه برای افزایش فرکانس رادیویی.
کلید روشن/خاموش (OFF/ON): برای قطع و وصل تغذیه دستگاه روی پنل قرار دارد.
