معرفی محصول

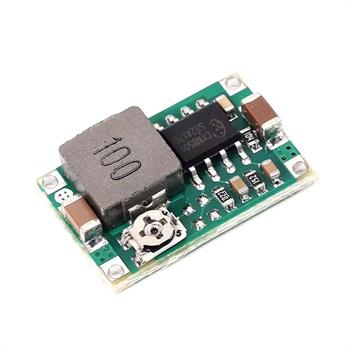

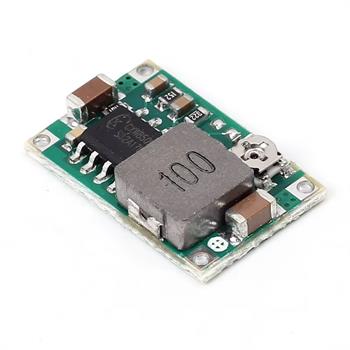

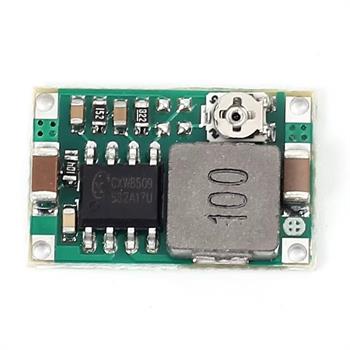

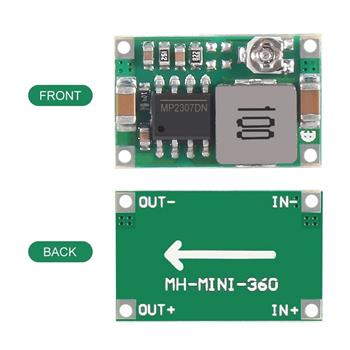

ماژول Mini-360 DC-DC Buck Converter یک رگولاتور ولتاژ کاهنده (Step-Down) فوقالعاده کوچک و پربازده است که برای تبدیل ولتاژهای بالاتر (مانند 12 ولت) به ولتاژهای پایینتر و پایدار (مانند 5 ولت یا 3.3 ولت) طراحی شده است. این ماژول با بهرهگیری از آیسی MP2307DN و تکنولوژی Synchronous Rectification، بازدهی بسیار بالا تا 95~96٪ را ارائه داده و تلفات انرژی و تولید حرارت را به حداقل میرساند.

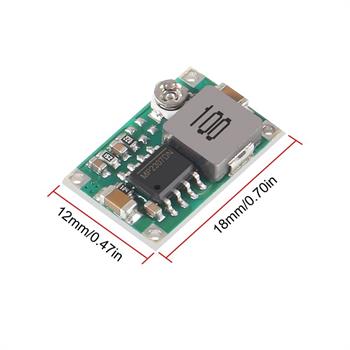

ابعاد بسیار کوچک (حدود 17×11 میلیمتر) این ماژول را به گزینهای ایدهآل برای پروژههایی با محدودیت فضا تبدیل کرده است. ورودی 4.75 تا 23 ولت و خروجی قابل تنظیم از 1 تا 17 ولت به کمک پتانسیومتر روی برد، انعطافپذیری بالایی برای تغذیه انواع مدارهای الکترونیکی، آردوینو، FPGA، DSP و سیستمهای توزیع توان فراهم میکند.
ویژگیها
مبدل کاهنده غیر ایزوله (Non-Isolated Buck Converter)
ولتاژ ورودی 4.75 تا 23 ولت

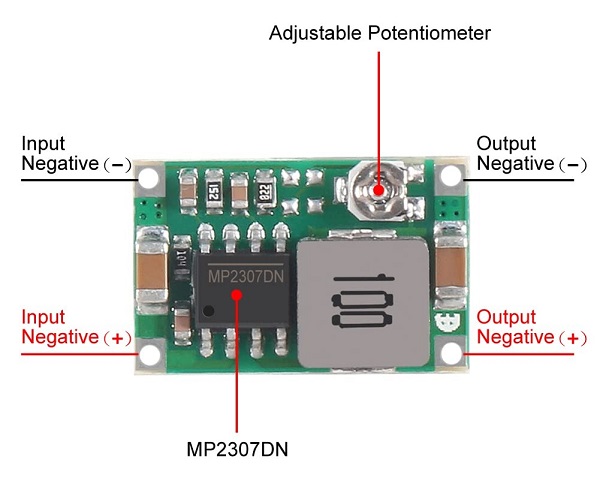

استفاده از آیسی MP2307DN
بهرهمندی از Synchronous Rectification برای افزایش راندمان
بازده تبدیل بالا تا 95~96٪
ولتاژ خروجی قابل تنظیم توسط پتانسیومتر
فرکانس سوئیچینگ 340kHz
ریپل خروجی پایین (~30mV بدون بار)
جریان خروجی تا 1.8A به صورت پیوسته (تا 3A لحظهای)
رگولاسیون بار ±0.5%
رگولاسیون ولتاژ ±2.5%
دارای حفاظت حرارتی (Thermal Shutdown)
ابعاد بسیار کوچک و مناسب فضاهای محدود
محدوده دمای کاری -40 تا +85 درجه سانتیگراد
کاربردها
سیستمهای توزیع توان (Distributed Power Systems)
تجهیزات شبکه (Networking Systems)
تغذیه FPGA، DSP و ASIC
پروژههای آردوینو و میکروکنترلری
تجهیزات الکترونیکی کممصرف
لپتاپ و تجهیزات قابل حمل
لوازم الکترونیکی و محصولات کممصرف (Green Electronics)
طراحی و پیادهسازی مدارهای الکترونیکی عمومی
نحوه راهاندازی و استفاده

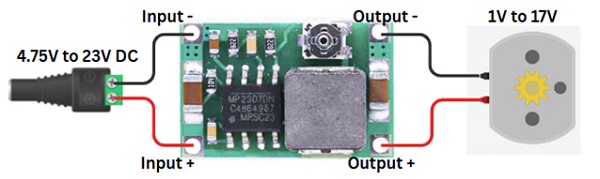

اتصال ورودی: ولتاژ DC بین 4.75 تا 23 ولت را به پایههای ورودی ماژول متصل کنید (رعایت قطبیت الزامی است).
تنظیم ولتاژ خروجی: با استفاده از پتانسیومتر روی برد، ولتاژ خروجی را در بازه 1 تا 17 ولت تنظیم کنید.
توصیه میشود قبل از اتصال بار، ولتاژ خروجی با مولتیمتر اندازهگیری و تنظیم شود.
اتصال بار: پس از تنظیم دقیق ولتاژ، مصرفکننده را به خروجی متصل کنید.
برای کارکرد پیوسته، جریان 1.2 تا 1.8 آمپر توصیه شده و حداکثر جریان لحظهای 3 آمپر است.
