معرفی محصول

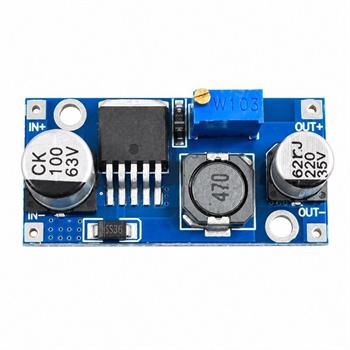

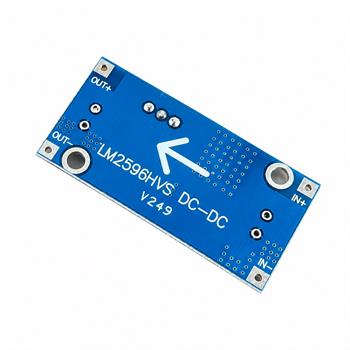

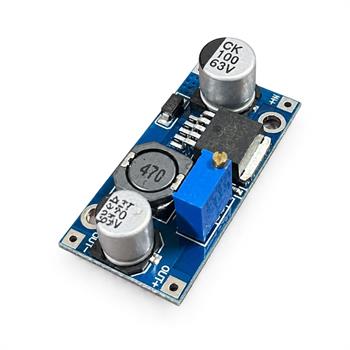

ماژول کاهنده ولتاژ LM2596HVS یک مبدل DC به DC از نوع باک (Buck) است که برای تبدیل ولتاژهای مستقیم بالا به ولتاژهای پایینتر و پایدار طراحی شده است. تفاوت اصلی و مزیت این نسخه نسبت به مدلهای معمولی، استفاده از تراشه با پسوند HVS است که امکان پذیرش ولتاژ ورودی بالاتری (تا ۶۰ ولت ) را فراهم میکند. این ماژول با بهرهگیری از یک مولتیتِرن دقیق، اجازه میدهد ولتاژ خروجی را با دقت بالا تنظیم کنید. راندمان بالای تبدیل انرژی در این برد باعث میشود تلفات گرمایی به حداقل برسد، که آن را برای پروژههای حساس به انرژی و سیستمهای تغذیه قابل حمل ایدهآل میسازد.
ویژگیها
تکنولوژی سوئیچینگ با بازدهی بالا: راندمان تبدیل انرژی معمولاً ۹۲٪ که باعث کاهش تولید گرما میشود.
محدوده ولتاژ وسیع: قابلیت کار با ولتاژ ورودی ۴.۵ تا ۵۳ ولت (و حداکثر ۶۰ ولت ).
خروجی قابل تنظیم: امکان تغییر ولتاژ خروجی از ۱.۲۳ ولت تا ۵۷ ولت (بسته به میزان ولتاژ ورودی).
جریاندهی مناسب: پشتیبانی از جریان خروجی ۲ آمپر بهصورت مداوم و حداکثر تا ۳ آمپر (با استفاده از خنککننده).
سیستمهای حفاظتی داخلی: مجهز به حفاظت در برابر جریان بیشازحد (Over-current)، دمای بالا (Thermal Shutdown) و اتصال کوتاه.
پایداری خروجی: ریپل خروجی بسیار پایین (حدود ۳۰ تا ۵۰ میلیولت) برای تغذیه قطعات حساس الکترونیکی.

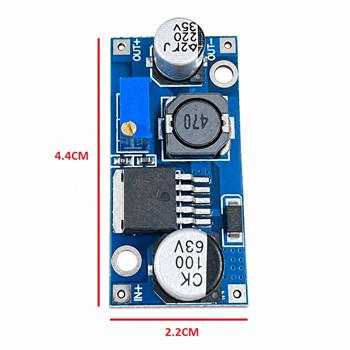

نصب آسان: دارای سوراخهای پیچ جهت تثبیت در جعبه یا بدنه پروژه و پدهای لحیمکاری مشخص برای ورودی و خروجی.
کاربردها
ساخت منابع تغذیه آزمایشگاهی قابل تنظیم برای پروژههای الکترونیک و رباتیک.
تنظیم ولتاژ خروجی پنلهای خورشیدی جهت شارژ باتریها.
کاهش ولتاژ در خودرو و سیستمهای مخابراتی برای تغذیه دوربینهای مداربسته و مانیتورها.
درایور محصولات روشنایی و رشتههای LED.
تامین توان میکروکنترلرها، سنسورها و ماژولهای DIY در پروژههای اینترنت اشیاء.
راهنمای راهاندازی و استفاده
اتصال ورودی: منبع تغذیه خود را به پدهای IN+ (مثبت) و IN- (منفی) متصل کنید. اطمینان حاصل کنید که ولتاژ ورودی حداقل ۱.۵ ولت بیشتر از ولتاژ خروجی مورد نیاز شما باشد.
تنظیم ولتاژ: قبل از اتصال مصرفکننده به خروجی، ولتاژ را با استفاده از یک مولتیمتر اندازهگیری کرده و با چرخاندن پیچ مولتیتِرن روی برد، به مقدار دلخواه برسانید.
نکته: برای تغییر ولتاژ در کل محدوده، ممکن است نیاز باشد پیچ پتانسیومتر را بین ۲۰ تا ۴۰ دور بچرخانید.
اتصال بار: پس از اطمینان از صحت ولتاژ، مصرفکننده (Load) را به پدهای OUT+ و OUT- متصل نمایید.
مدیریت دما: در صورتی که جریان خروجی بیش از ۲ آمپر است یا توان خروجی از ۱۵ وات فراتر میرود، استفاده از هیتسینک (خنککننده آلومینیومی) روی تراشه الزامی است.
احتیاط ایمنی: هنگام کار با ولتاژهای بالا (بالای ۴۰ ولت) نهایت دقت را به کار ببرید و از اتصال صحیح قطبهای مثبت و منفی اطمینان حاصل کنید تا از آسیب به ماژول جلوگیری شود.
