معرفی محصول
ماژول LM2596 Step-Down یک رگولاتور ولتاژ کاهنده (Buck Converter) بسیار کاربردی و تطبیقپذیر است که برای تبدیل ولتاژهای ورودی بالاتر به ولتاژهای خروجی پایینتر و قابل تنظیم طراحی شده است. این ماژول با بهرهگیری از آیسی قدرتمند LM2596، توانایی پذیرش ولتاژ ورودی در محدوده وسیع 4 تا 40 ولت را داشته و خروجی پایداری بین 1.25 تا 35 ولت ارائه میدهد.
به دلیل بازدهی بالا (تا 92 درصد) و تولید گرمای ناچیز در بارهای استاندارد، این ماژول به یکی از محبوبترین انتخابها برای مهندسان، دانشجویان و ... تبدیل شده است. ماژول LM2596 راهکاری ایدهآل برای تغذیه بردهای حساس الکترونیکی مانند Arduino، ESP32، Raspberry Pi و سایر سیستمهای نهفته است که نیاز به ولتاژ دقیق و ثابت از منابعی مانند باتریها یا پنلهای خورشیدی دارند.
ویژگیها
مبدل کاهنده ولتاژ DC به DC (نوع Buck)
جریان خروجی حداکثر 3 آمپر (جریان 2 تا 2.5 آمپر برای استفاده مداوم توصیه میشود)
محدوده ولتاژ ورودی وسیع: 4 تا 40 ولت DC
خروجی قابل تنظیم: 1.25 تا 35 ولت DC توسط پتانسیومتر
بازدهی تبدیل انرژی بالا (به طور میانگین 92%)
فرکانس سوئیچینگ ثابت 150 کیلوهرتز
ریپل خروجی بسیار پایین (حدود 30 میلیولت)
دارای محافظت در برابر اتصال کوتاه (Short Circuit Protection)
مجهز به سیستم قطع خودکار حرارتی و محدودکننده جریان
دارای سوراخهای پیچ روی برد جهت نصب آسان در پروژه
پدهای ورودی و خروجی برای لحیمکاری مطمئن
محدوده دمای کاری صنعتی از -45 تا +85 درجه سانتیگراد
کاربردها
طراحی و ساخت منابع تغذیه متغیر آزمایشگاهی
تنظیم ولتاژ خروجی پنلهای خورشیدی برای شارژ باتری
تغذیه میکروکنترلرها، ماژولهای وایفای (ESP8266) و بلوتوث
درایور LED و کنترل ولتاژ نوارهای نورانی
کاهش ولتاژ باتریهای خودرو (12V/24V) به ولتاژهای پایینتر برای تجهیزات جانبی
تغذیه نمایشگرهای LCD/TFT و انواع سنسورها
کاربرد در سیستمهای کنترل موتور (تنظیم ولتاژ درایو)
نحوه راهاندازی و استفاده

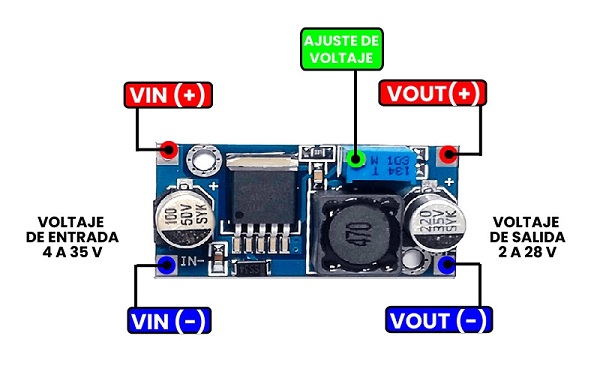

اتصال ورودی: ولتاژ منبع تغذیه خود را به پدهای +IN و -IN متصل کنید. (توجه: این ماژول فاقد محافظت در برابر معکوس زدن پلاریته ورودی است؛ از اتصال صحیح قطب مثبت و منفی اطمینان حاصل کنید).
تنظیم ولتاژ خروجی: با استفاده از یک پیچگوشتی کوچک، پتانسیومتر مولتیتِرن روی برد را بچرخانید تا به ولتاژ دلخواه در خروجی (پدهای +OUT و -OUT) برسید.
نکته: پتانسیومتر ممکن است نیاز به 20 تا 40 دور چرخش داشته باشد تا تغییرات ولتاژ مشاهده شود.
مدیریت حرارت: در صورتی که جریان خروجی بیش از 2 آمپر یا توان مصرفی بیش از 15 وات است، حتماً از هیتسینک (خنککننده) مناسب استفاده کنید تا از آسیب به آیسی جلوگیری شود.
