معرفی محصول

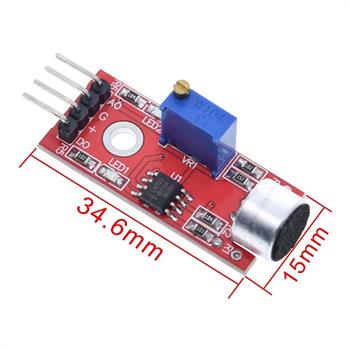

ماژول تشخیص صدا مدل KY-037 یک ابزار کاربردی و اقتصادی برای تشخیص ارتعاشات صوتی در محیط است. این ماژول با بهرهگیری از یک میکروفون خازنی (کندانسور) و آیسی مقایسهکننده LM393، قادر است تغییرات سطح صدا را شناسایی کرده و به سیگنالهای الکتریکی تبدیل کند. این ماژول با ارائه دو خروجی مجزای آنالوگ و دیجیتال، انعطافپذیری بالایی را برای اتصال به انواع میکروکنترلرها از جمله آردوینو فراهم میکند.
وجود پتانسیومتر (ولوم) دقیق روی برد به کاربر اجازه میدهد تا آستانه حساسیت سنسور را تنظیم کند؛ بهطوریکه میتوانید تعیین کنید ماژول با چه شدتی از صدا تحریک شود. با توجه به این قابلیت، KY-037 گزینهای ایدهآل برای پروژههای آموزشی، سیستمهای هوشمند صوتی و رباتیک است. لازم به ذکر است که این ماژول برای تشخیص سطح و شدت صدا طراحی شده و برای ضبط یا پردازش صدا با کیفیت بالا مناسب نیست.
ویژگیها
قابلیت دوگانه: دارای خروجی آنالوگ (AO) برای دریافت سیگنال خام صوتی و خروجی دیجیتال (DO) برای تشخیص آستانه صدا.
آیسی کنترلر: استفاده از LM393 جهت مقایسه سیگنالها و عملکرد دقیق.
تنظیم حساسیت: مجهز به پتانسیومتر دقیق برای تنظیم آستانه تحریک (Threshold).

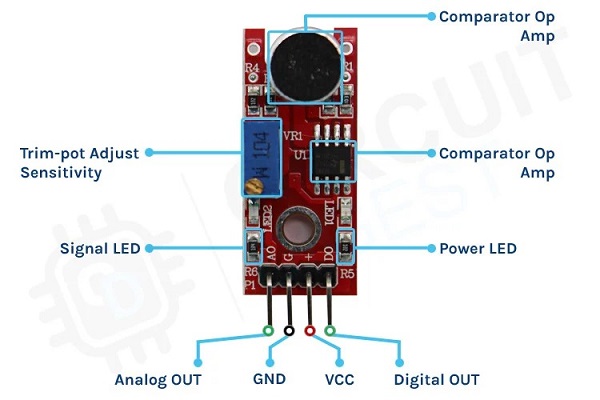

نشانگرهای LED: دارای LED جهت نمایش وضعیت تغذیه (Power) و LED سیگنال برای نمایش لحظه تحریک سنسور.
ولتاژ کاری منعطف ۳.۳ تا ۵ ولت، مناسب برای انواع بردها و میکروکنترلرها.
تشخیص تا سطح شدت 100dB در بازه فرکانسی 3kHz تا 6kHz
کاربردها
ساخت سوییچهای حساس به صدا (مانند کلید clap برای روشن/خاموش کردن چراغ).
سیستمهای دزدگیر صوتی و نظارتی محیطی.
پروژههای رباتیک و هوشمندسازی.
ساخت ویژوالایزر صوتی (نمایشگر شدت صدا با LED).
پروژههای آموزشی و آزمایشگاهی آردوینو.
نحوه راهاندازی و استفاده
برای راهاندازی این ماژول، پایه + (VCC) را به منبع تغذیه (۳.۳ تا ۵ ولت) و پایه GND را به زمین مشترک متصل کنید.
انتخاب نوع خروجی:
خروجی دیجیتال (DO): این پایه مستقیماً به یک پایه دیجیتال میکروکنترلر متصل میشود. وقتی شدت صدای محیط از حد تنظیمشده توسط پتانسیومتر فراتر رود، خروجی تغییر وضعیت میدهد (High یا Low میشود).
خروجی آنالوگ (AO): این پایه به ورودی آنالوگ (ADC) میکروکنترلر متصل میشود و سیگنال خامِ تغییرات ولتاژ متناسب با ارتعاشات صوتی را در لحظه ارائه میدهد.
تنظیم حساسیت:
با چرخش پیچ پتانسیومتر روی ماژول، میتوانید آستانه حساسیت را تغییر دهید. چرخاندن پیچ به سمت راست (ساعتگرد) حساسیت را افزایش و چرخاندن به سمت چپ (پادساعتگرد) حساسیت را کاهش میدهد. زمانی که صدای محیط از حد تعیینشده توسط شما عبور کند، LED سیگنال روی برد روشن میشود که به معنی فعال شدن خروجی دیجیتال است.
