معرفی محصول
ماژول تایمر تأخیری FC-31 یک برد کاربردی و دقیق برای کنترل زمانبندی قطع/وصل انواع تجهیزات الکتریکی با ولتاژ کاری 12 ولت DC است. این ماژول مجهز به ایزولاسیون اپتوکوپلری است تا مدار فرمان و پردازنده را در برابر نویزها و القائات ناشی از بارهای سلفی و قدرتی کاملاً محافظت نماید. رله تعبیهشده روی این برد از نوع تککنتاکت با خروجیهای COM، NO و NC بوده و توانایی سوئیچینگ جریان تا حداکثر 10 آمپر را برای بارهای AC (تا 250 ولت) و DC (تا 30 ولت) داراست.
یکی از مزایای بارز ماژول FC-31، قابلیت تنظیم بازه زمانی گسترده از 0.1 ثانیه تا 3700 ثانیه (حدود 1 ساعت یا 61 دقیقه) است. این بازه به 8 محدوده زمانی مستقل تقسیم شده که از طریق ترکیب جامپرهای S1، S2 و S4 انتخاب میشوند و سپس به کمک پتانسیومتر میتوان زمان دقیق تأخیر را تنظیم کرد. این ماژول فاقد مد چرخهای (تکرارشونده) بوده و عملکرد اصلی آن ایجاد تأخیر در روشن یا خاموش کردن بار پس از اعمال سیگنال تریگر است؛ همچنین وجود دیود محافظت در برابر اتصال معکوس قطبهای تغذیه و مصرف جریان بسیار پایین، عملکرد پایدار و ایمن آن را تضمین میکند.
ویژگیها
محدوده زمانی گسترده و منعطف: قابلیت تنظیم تأخیر از 0.1 ثانیه تا 3700 ثانیه (حدود 1 ساعت) در 8 بازه مختلف.
تنظیم دو مرحلهای و دقیق: انتخاب بازه کلی با جامپرهای S1، S2 و S4 و تنظیم پیوسته و میلیثانیهای با پتانسیومتر TIME-ADJ.
ایزولاسیون اپتوکوپلری: حفاظت از مدار فرمان و جلوگیری از انتقال نویز بارهای سنگین به مدار کنترل.
خروجی رله پرقدرت: پشتیبانی از حداکثر جریان 10A برای ولتاژهای 250V AC یا 30V DC.
حفاظت پلاریته معکوس: مجهز به دیود محافظ ورودی برای جلوگیری از آسیب ناشی از اتصال اشتباه تغذیه.
مصرف انرژی بسیار کم: جریان بیباری (Idle) تنها 5.5 میلیآمپر و حداکثر جریان کاری در زمان تحریک رله حدود 42 میلیآمپر.
ورودی تریگر همهمنظوره: سازگار با انواع کلیدهای فشاری، سنسورهای لرزش، رید رلهها (Reed Switch) و سیگنالهای خارجی.
نشانگرهای LED مجزا: دارای LED قرمز جهت نمایش وضعیت تغذیه (PWR) و LED سبز جهت نمایش عملکرد تایمر (TIME).
کاربردها
اتوماسیون خانگی و صنعتی: ایجاد تأخیر در روشن یا خاموش شدن سیستمهای روشنایی و تهویه مطبوع.
سیستمهای آبیاری خودکار: کنترل زمانبندی پمپها و شیرهای برقی آب بر اساس بازههای تعیینشده.
حفاظت تجهیزات و تأخیر در استارت: جلوگیری از روشن شدن همزمان دستگاهها برای مدیریت افت ولتاژ شبکه و جریانهای هجومی.
سیستمهای امنیتی و هشدار: ایجاد تأخیر در بهصدا درآمدن آژیر یا فعالسازی سنسورها پس از ورود/خروج.
پروژههای DIY و بردهای میکروکنترلری: استفاده در مدارات رباتیک و الکترونیک جهت ایجاد تایمرهای سختافزاری مستقل.

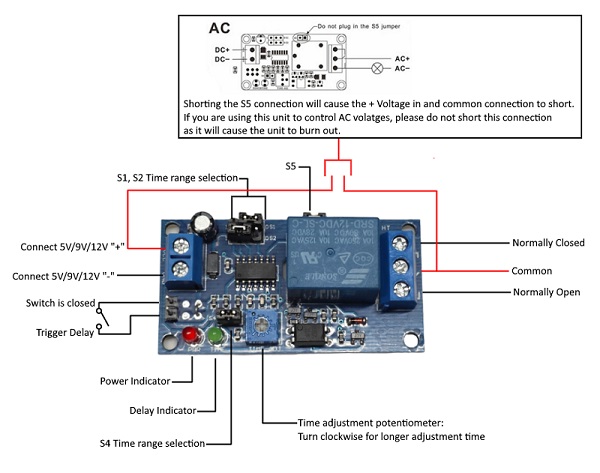

نحوه راهاندازی و استفاده
1. اتصالات تغذیه و ورودی تریگر
پایههای تغذیه (ورودی ترمینال آبی): پایه VCC یا (+) را به قطب مثبت منبع تغذیه 12 ولت DC و پایه GND یا (-) را به قطب منفی متصل کنید. در این حالت LED قرمز رنگ (PWR) روشن میشود.
پایههای تریگر خارجی (External Trigger): یک کلید فشاری (Push Button)، سنسور مگنتی، رید سوئیچ یا سنسور لرزش با کنتاکت در حالت عادی باز (Normally Open) را به این دو پین متصل نمایید. با فشردن و رها کردن کلید تریگر، فرآیند زمانگیری آغاز میشود.
2. اتصالات خروجی بار (رله)
پایه COM (مشترک): ورودی خط فاز (در بار AC) یا قطب مثبت تغذیه بار (در بار DC).
پایه NO (در حالت عادی باز): برای سناریوهایی استفاده میشود که بار پس از پایان تأخیر روشن شود یا در طول مدت زمانگیری فعال بماند.
پایه NC (در حالت عادی بسته): برای سناریوهایی استفاده میشود که مدار به صورت پیشفرض روشن بوده و پس از اتمام زمانگیری قطع گردد.

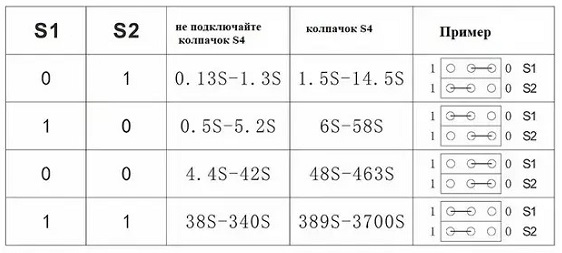

3. تنظیم محدودههای زمانی (جامپرهای S1، S2 و S4)
با توجه به نیاز پروژه، جامپرها را مطابق بازههای زیر تنظیم کنید (عدد 0 به معنای باز/پایین و عدد 1 به معنای بسته/بالا است):
حالت S1=0 و S2=1: با باز بودن جامپر S4 بازه 0.13 الی 1.3 ثانیه / با بسته بودن جامپر S4 بازه 1.5 الی 14.5 ثانیه.
حالت S1=1 و S2=0: با باز بودن جامپر S4 بازه 0.5 الی 5.2 ثانیه / با بسته بودن جامپر S4 بازه 6 الی 58 ثانیه.
حالت S1=0 و S2=0: با باز بودن جامپر S4 بازه 4.4 الی 42 ثانیه / با بسته بودن جامپر S4 بازه 48 الی 463 ثانیه.
حالت S1=1 و S2=1: با باز بودن جامپر S4 بازه 38 الی 340 ثانیه / با بسته بودن جامپر S4 بازه 389 الی 3700 ثانیه.
4. تنظیم دقیق با پتانسیومتر TIME-ADJ
چرخاندن پتانسیومتر در جهت عقربههای ساعت (ساعتگرد)، زمان تأخیر را در بازه انتخابی افزایش میدهد.
چرخاندن پتانسیومتر در خلاف جهت عقربههای ساعت (پادساعتگرد)، زمان تأخیر را کاهش میدهد.
نکات مهم و محدودیتها
هشدار حیاتی درباره جامپر S5: جامپر S5 ولتاژ ورودی مدار (VCC) را مستقیماً به پایه مشترک رله (COM) متصل میکند (جهت سهولت در راهاندازی بارهای 12 ولت DC مشترک با مدار). در صورتی که قصد کنترل بارهای برق متناوب (AC) یا ولتاژهای غیرهمنام را دارید، تحت هیچ شرایطی نباید جامپر S5 وصل باشد. اتصال این جامپر هنگام استفاده از بار AC سبب ورود ولتاژ برق شهری به مدار فرمان و سوختن کامل ماژول خواهد شد.
عدم پشتیبانی از حالت چرخه مکرر: ماژول FC-31 یک تایمر تأخیری تکمرحلهای است و بر خلاف مدل FC-32 قابلیت تکرار خودکار چرخه قطع و وصل مداوم را ندارد.
رعایت حدود مجاز جریان: برای افزایش طول عمر پلاتینهای رله، در بارهای سلفی (مانند موتورها و ترانسها) از 50 تا 60 درصد حداکثر توان اسمی رله استفاده کنید.
