معرفی محصول

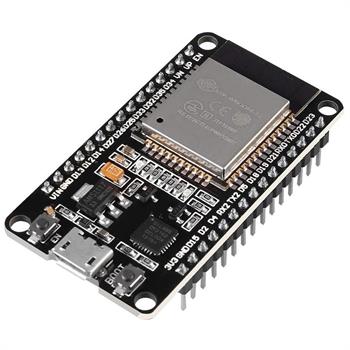

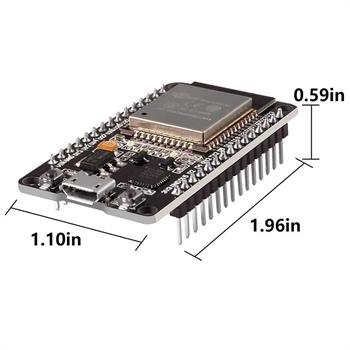

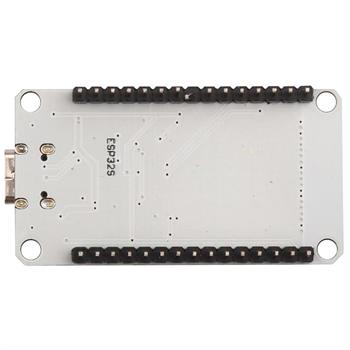

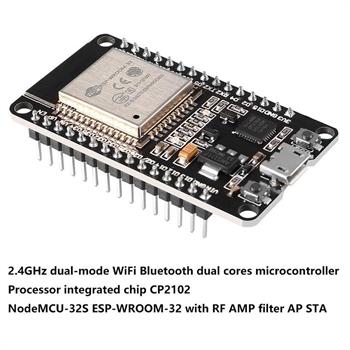

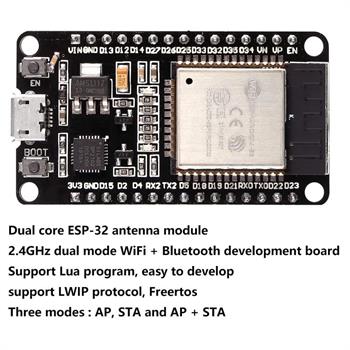

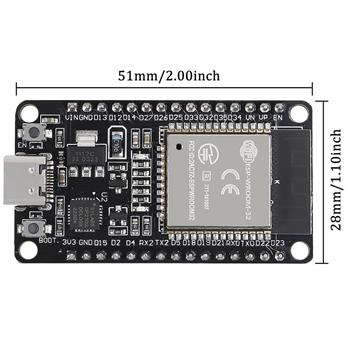

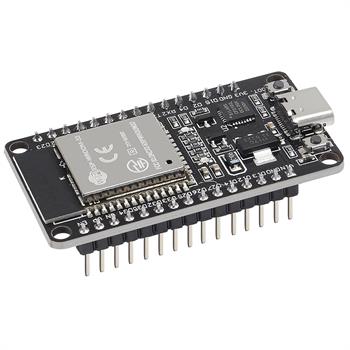

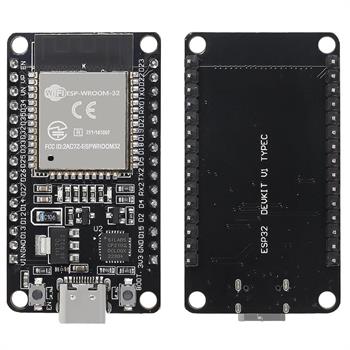

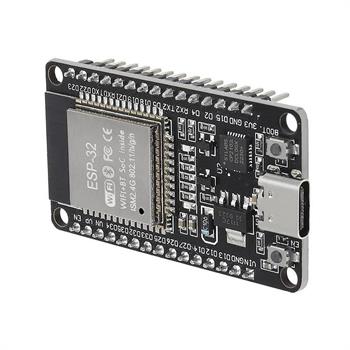

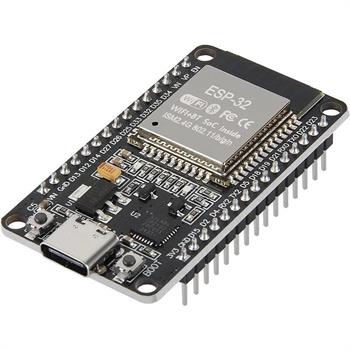

برد توسعه ESP32 نسخه 30 پین با درگاه USB Type-C یک انتخاب مناسب برای طراحی و نمونهسازی پروژههای مبتنی بر IoT، ارتباط بیسیم و سیستمهای هوشمند است. این برد بر پایه ماژول ESP-WROOM-32 ساخته شده و با پشتیبانی همزمان از Wi-Fi و Bluetooth 4.2 / BLE، امکان پیادهسازی انواع پروژههای متصل را در ابعاد کوچک و با راهاندازی ساده فراهم میکند. وجود مبدل CP2102 USB to UART نیز برنامهریزی و ارتباط با کامپیوتر را سریعتر و راحتتر میکند.
این برد از پردازنده دو هستهای 32 بیتی با فرکانس کاری تا 240MHz بهره میبرد و به دلیل داشتن مجموعه متنوعی از رابطها و پایههای کنترلی، برای توسعه پروژههای مختلف از جمله خانه هوشمند، تجهیزات پوشیدنی، سیستمهای کنترلی و نمونهسازی عمومی بسیار کاربردی است. همچنین پشتیبانی از فریمورکها و محیطهای توسعه رایج مانند Arduino، MicroPython و سایر گزینههای متنباز، شروع کار با این برد را برای توسعهدهندگان سادهتر میکند.
ویژگی ها
مبتنی بر ماژول ESP-WROOM-32
دارای Wi-Fi داخلی
دارای Bluetooth 4.2 و Bluetooth Low Energy (BLE)
پردازنده دو هستهای 32 بیتی
فرکانس کاری تا 240MHz

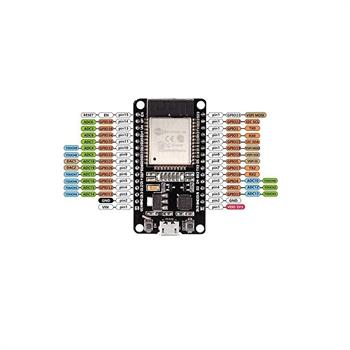

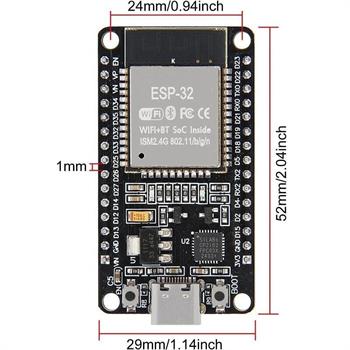

دارای 30 پین برای دسترسی به پایهها و رابطها
ولتاژ کاری 3.3V تا 5V

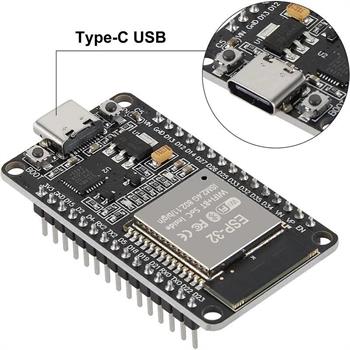

مجهز به درگاه USB Type-C
دارای مبدل CP2102 USB to UART
حافظه 448KB ROM
حافظه 520KB SRAM
حافظه 4MB SPI Flash
دارای آنتن PCB داخلی
پشتیبانی از رابطهای UART، SPI، I2C، GPIO، ADC، DAC و PWM
پشتیبانی از قابلیتهایی مانند I2S، SDIO، IR، pulse counter، capacitive touch sensor و Hall Sensor
مناسب برای توسعه با Arduino، MicroPython و فریمورکهای متنباز مشابه
بازه دمای کاری 40- تا 85+ درجه سانتیگراد
کاربرد ها
پروژههای اینترنت اشیا (IoT)
طراحی و توسعه خانه هوشمند
ساخت تجهیزات پوشیدنی
پروژههای مبتنی بر Wi-Fi و Bluetooth
نمونهسازی سریع مدارات و سیستمهای کنترلی
جمعآوری داده از سنسورها و ارسال بیسیم آنها
ساخت رابطهای کنترلی، تجهیزات مانیتورینگ و پروژههای آموزشی
توسعه پروژههای الکترونیکی کممصرف و قابل حمل
نحوه راه اندازی و استفاده
برای شروع کار، برد را از طریق کابل USB Type-C به کامپیوتر متصل کنید. وجود تراشه CP2102 روی برد باعث میشود ارتباط سریال و آپلود برنامه به شکل سادهتری انجام شود. این برد برای برنامهریزی و توسعه، از محیطها و فریمورکهای رایج مانند Arduino IDE، MicroPython و سایر فریمورهای متنباز پشتیبانی میکند؛ بنابراین میتوان متناسب با نوع پروژه، بستر توسعه مناسب را انتخاب کرد.

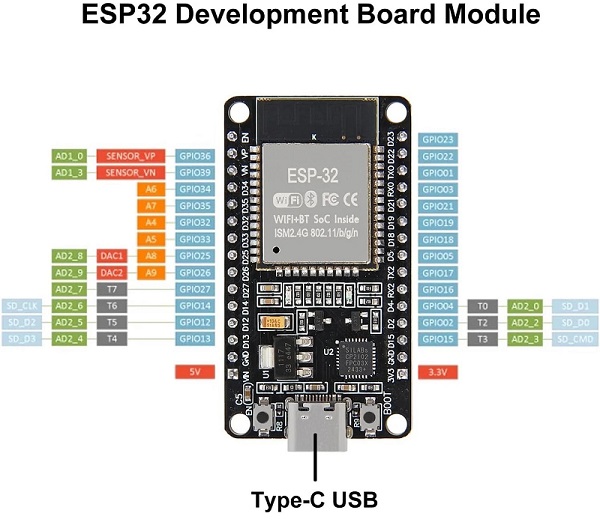

این برد با ولتاژ 3.3 تا 5 ولت کار میکند و هدر 30 پین آن دسترسی به مجموعه متنوعی از رابطها را در اختیار کاربر قرار میدهد. بر اساس منابع ارسالی، رابطهایی مانند UART، SPI، I2C، PWM، GPIO، ADC و DAC روی برد در دسترس هستند و برای اتصال نمایشگرها، سنسورها، ماژولهای جانبی و مدارات کنترلی قابل استفادهاند. همچنین قابلیتهای بیشتری مانند I2S، IR، SDIO، حسگر لمسی خازنی و Hall Sensor نیز برای برخی کاربردها در اختیار کاربر قرار میگیرد.
برای پروژههایی که نیاز به ارتباط بیسیم دارند، این برد بهصورت داخلی از Wi-Fi و Bluetooth 4.2 پشتیبانی میکند. طبق منبع، برد میتواند در پروژههای IoT، خانه هوشمند و دستگاههای پوشیدنی استفاده شود و به دلیل توان پردازشی مناسب و رابطهای متنوع، برای توسعه ایدههای مختلف گزینهای مناسب به شمار میآید.
نکات مهم استفاده
برای سیمکشی راحتتر و جلوگیری از شلوغ شدن اتصالات، از دو عدد بردبورد استفاده شود.
هنگام انتخاب تغذیه و اتصال ماژولها، باید به ولتاژ کاری برد توجه شود.
در پروژههایی با چندین ماژول جانبی، استفاده صحیح از پایههای ارتباطی مانند I2C، SPI و UART اهمیت دارد.
این برد برای توسعه و تست اولیه پروژهها، بهویژه پروژههای ارتباطی و بیسیم، گزینهای مناسب است.
