معرفی محصول

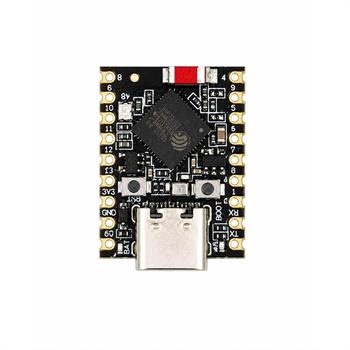

برد توسعه Nologo ESP32-S3 SuperMini یک برد کوچک و قدرتمند مبتنی بر میکروکنترلر ESP32-S3 از شرکت Espressif است که برای توسعه پروژههای اینترنت اشیا، تجهیزات قابلحمل و سامانههای بیسیم طراحی شده است. این برد با برخورداری از پردازنده دوهستهای با حداکثر فرکانس 240 مگاهرتز، حافظه فلش 4 مگابایتی، حافظه PSRAM دو مگابایتی و ارتباط بیسیم Wi-Fi و Bluetooth 5.0 LE، امکانات مناسبی را در ابعاد بسیار کوچک ارائه میدهد.
وجود درگاه USB Type-C امکان تغذیه و برنامهریزی مستقیم برد را فراهم میکند و مبدل USB به سریال نیز درون میکروکنترلر قرار دارد. این مدل همچنین به LED آدرسپذیر RGB، کلیدهای قابلبرنامهریزی، مدار شارژ باتری و پدهای اتصال باتری لیتیومپلیمر یا لیتیومیون مجهز است. باتری متصلشده به برد را میتوان از طریق درگاه USB شارژ کرد.

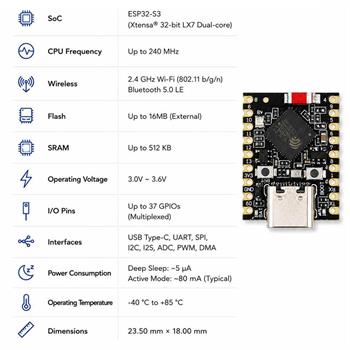

ویژگیها
مجهز به میکروکنترلر Espressif ESP32-S3
پردازنده دوهستهای با حداکثر فرکانس کاری 240MHz
دارای 512KB SRAM
مجهز به 2MB PSRAM
دارای 4MB Flash Memory
پشتیبانی از ارتباط بیسیم Wi-Fi 2.4GHz
سازگار با استانداردهای Wi-Fi شامل IEEE 802.11b/g/n
پشتیبانی از حالتهای Station، SoftAP و SoftAP+Station
مجهز به Bluetooth 5.0 Low Energy
دارای آنتن داخلی Wi-Fi و بلوتوث
برخورداری از 35 پایه ورودی و خروجی
حداکثر 20 کانال PWM سختافزاری
حداکثر 18 ورودی آنالوگ ADC
پشتیبانی از رابطهای GPIO، ADC، PWM، UART، I2C، I2S و SPI
دارای حداکثر 3 رابط UART، دو رابط I2C و دو رابط SPI سختافزاری
پشتیبانی از Native USB و USB CDC
مجهز به درگاه USB Type-C
یکپارچه بودن مبدل USB به سریال در میکروکنترلر
دارای LED آدرسپذیر WS2812B RGB
دارای کلید Reset و کلید ورود به حالت Bootloader
مجهز به تراشه شارژ باتری TP4054
پشتیبانی از باتریهای Li-Po و Li-ion
حداکثر ولتاژ شارژ باتری 4.2 ولت
جریان شارژ ثابت حداکثر 100 میلیآمپر
فاقد مدار محافظ باتری

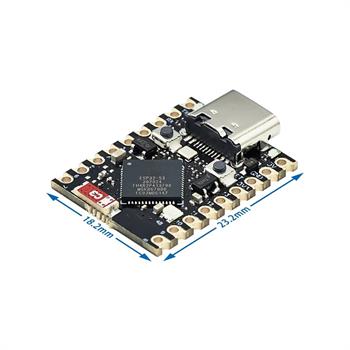

ابعاد بسیار کوچک، حدود 24×18 میلیمتر
مناسب برای نصب بهصورت SMT یا استفاده از پینهدرهای 2.54 میلیمتری

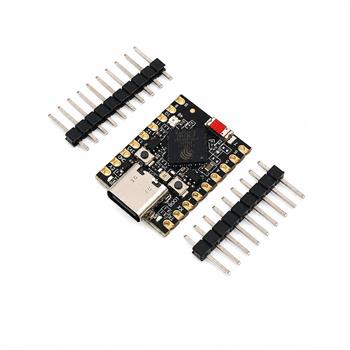

ارائهشده همراه با دو ردیف پینهدر نری 9 پین
کاربردها
ساخت تجهیزات اینترنت اشیا یا IoT
پروژههای مبتنی بر Wi-Fi و Bluetooth Low Energy
طراحی گجتها و تجهیزات پوشیدنی
ساخت دستگاههای قابلحمل با تغذیه باتری
کنترل و پایش بیسیم سنسورها
سامانههای خانه هوشمند و اتوماسیون
ثبت، پردازش و ارسال بیسیم اطلاعات
کنترل LEDهای RGB و سیستمهای نورپردازی
پروژههای دارای محدودیت فضای نصب
نمونهسازی محصولات هوشمند و کممصرف
برقراری ارتباط با سنسورها، نمایشگرها و ماژولهای جانبی از طریق UART، I2C و SPI
نحوه راهاندازی و استفاده
تأمین تغذیه و اتصال USB
برای راهاندازی اولیه، برد را از طریق یک کابل USB Type-C به رایانه یا منبع تغذیه مناسب متصل کنید. این اتصال برای تأمین انرژی، برنامهریزی برد و برقراری ارتباط سریال USB استفاده میشود. براساس مشخصات ارائهشده، ولتاژ ورودی تغذیه برد از طریق ورودی مربوطه باید در محدوده 5 تا 6 ولت DC باشد.
سطح منطقی پایههای ورودی و خروجی برد 3.3 ولت است؛ بنابراین نباید سیگنال 5 ولتی را مستقیماً به پایههای GPIO متصل کرد. هنگام استفاده از ماژولها و سنسورهای دارای سطح منطقی متفاوت، باید سطح ولتاژ آنها با برد سازگار شود.
ورود به حالت برنامهریزی
این برد دارای کلیدهای Reset و Bootloader است. در حالت معمول، برنامهریزی از طریق اتصال USB انجام میشود. اگر برد بهصورت خودکار وارد حالت دانلود برنامه نشد، میتوان از کلید Boot برای ورود به حالت Bootloader استفاده کرد و سپس برد را Reset نمود. هنگام انتخاب برد در محیط برنامهنویسی، پیکربندی مربوط به ESP32-S3 Dev Module باید مورد استفاده قرار گیرد.
استفاده از رابطهای ارتباطی
پایههای برد قابلیت استفاده برای ارتباطهای UART، I2C، I2S و SPI را دارند و میتوان سنسورها، نمایشگرها و سایر ماژولهای جانبی را به آن متصل کرد. برد همچنین از ورودیهای آنالوگ ADC و خروجی PWM پشتیبانی میکند. تخصیص دقیق پایهها باید براساس نقشه پایههای همین مدل و تنظیمات نرمافزار انجام شود.
ارتباط بیسیم Wi-Fi در فرکانس 2.4 گیگاهرتز قابل استفاده است و میتواند در حالتهای زیر تنظیم شود:
Station Mode: اتصال برد به مودم یا شبکه Wi-Fi موجود
SoftAP Mode: ایجاد یک شبکه Wi-Fi توسط خود برد
SoftAP + Station Mode: اتصال همزمان به یک شبکه و ایجاد نقطه دسترسی
بلوتوث نسخه 5.0 از استاندارد Bluetooth Low Energy پشتیبانی میکند و برای تبادل کممصرف اطلاعات با تلفن همراه یا تجهیزات سازگار مناسب است.
اتصال و شارژ باتری

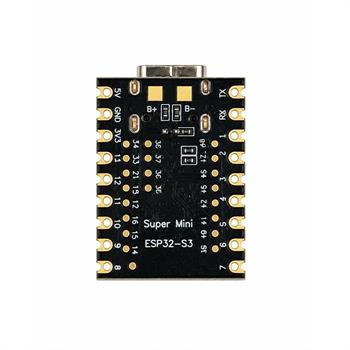

برای استفاده از باتری، قطب مثبت باتری را به پد B+ و قطب منفی را به پد B- پشت برد متصل کنید. این برد از باتریهای تکسل لیتیومیون و لیتیومپلیمر پشتیبانی میکند و تراشه TP4054 باتری را از طریق اتصال USB تا ولتاژ 4.2 ولت و با جریان حداکثر 100 میلیآمپر شارژ میکند.
هنگام لحیمکاری سیمهای باتری، رعایت قطب مثبت و منفی ضروری است. اتصال معکوس یا اتصال کوتاه پدهای B+ و B- میتواند به باتری یا برد آسیب برساند. از آنجا که این برد مدار محافظ باتری ندارد، استفاده از باتری سالم و ترجیحاً دارای مدار حفاظت داخلی توصیه میشود.
