معرفی محصول

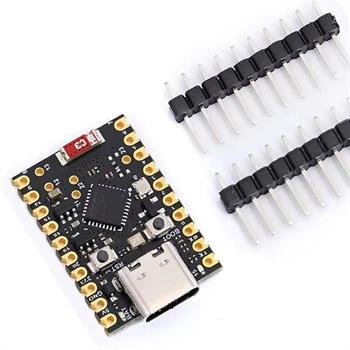

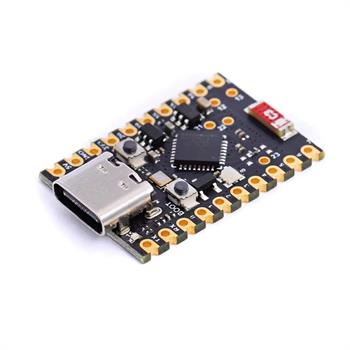

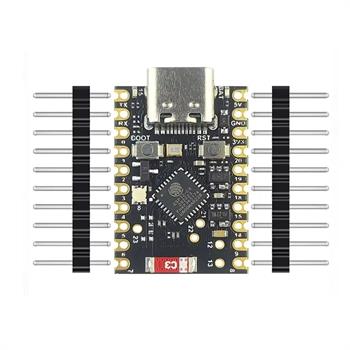

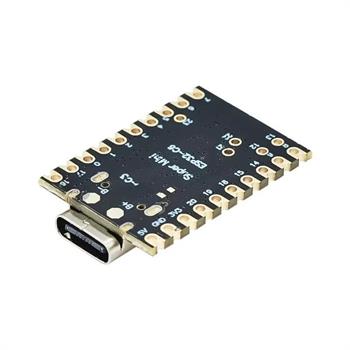

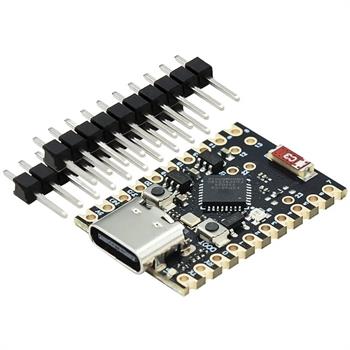

ماژول توسعه ESP32-C6 Super Mini، یک برد توسعه بسیار فشرده و قدرتمند مبتنی بر میکروکنترلر ESP32-C6 شرکت Espressif است که با معماری 32-bit RISC-V طراحی شده است. این برد با برخورداری از پروتکلهای ارتباطی نسل جدید شامل Wi-Fi 6 (802.11ax)، Bluetooth 5 (LE) و استاندارد IEEE 802.15.4 (پشتیبانی از Zigbee و Thread)، پلتفرمی ایدهآل برای پروژههای اینترنت اشیاء (IoT)، سازگار با پروتکل Matter و خانههای هوشمند محسوب میشود.
طراحی Super Mini این ماژول، امکان استفاده در پروژههایی با فضای محدود، جعبههای کوچک و سیستمهای پوشیدنی را فراهم میکند. این برد از طریق درگاه USB Type-C قابلیت برنامهریزی و تامین تغذیه را دارد و مجهز به مدار شارژ داخلی برای باتریهای Li-Po/Li-ion است که کاربری آن را در پروژههای بیسیم و قابل حمل دوچندان میکند.

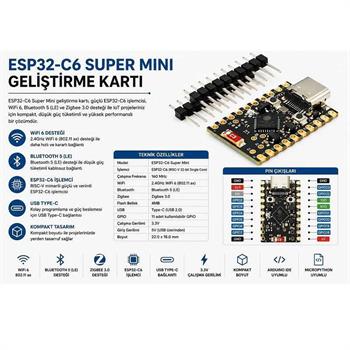

ویژگیها
پردازنده قدرتمند: معماری 32-bit RISC-V با فرکانس کاری حداکثر 160 MHz.
اتصالات بیسیم چندگانه: پشتیبانی از Wi-Fi 6 (در باند 2.4GHz)، Bluetooth 5 (LE) و پروتکلهای Zigbee/Thread.
حافظه داخلی: دارای 4MB Flash حافظه و 512KB SRAM.

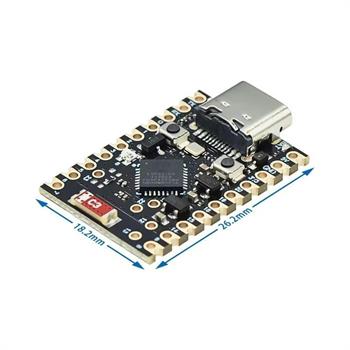

طراحی فشرده (Super Mini): ابعاد بسیار کوچک (حدود 26×18 میلیمتر) مناسب برای پروژههای کمجا.
درگاه مدرن USB-C: جهت برنامهریزی آسان و تامین تغذیه.
مدار شارژ داخلی: مجهز به چیپ TP4054 برای شارژ باتریهای لیتیومی (با حداکثر جریان شارژ 100mA).
نشانگر وضعیت: دارای LED RGB مدل WS2812B جهت نمایش وضعیت.
سازگاری نرمافزاری: پشتیبانی از محیطهای Arduino IDE، ESP-IDF و MicroPython.
کاربردها
پروژههای اینترنت اشیاء (IoT) مبتنی بر Wi-Fi 6 و مصرف پایین.
توسعه سیستمهای خانشمند با پروتکلهای Zigbee، Thread و Matter.
استفاده به عنوان گرههای (Nodes) سنسور بیسیم و سیستمهای جمعآوری داده.
ساخت پروتوتایپهای کوچک و قابل حمل با استفاده از باتری لیتیومی.
پروژههای آموزشی و پژوهشی در زمینه معماری RISC-V.
نحوه راهاندازی و استفاده
اتصال تغذیه: برای تامین برق برد، از درگاه USB Type-C استفاده کنید. توجه داشته باشید که ولتاژ ورودی از طریق USB 5V است، اما مدار داخلی آن را به 3.3V تبدیل میکند.
استفاده از باتری: برای پروژههای بیسیم، میتوانید یک باتری Li-Po یا Li-ion را به کانکتور مخصوص روی برد متصل کنید تا از طریق USB شارژ شود.
برنامهریزی: برد را به کامپیوتر متصل کرده و از طریق محیطهای
توسعه نرمافزاری مانند Arduino IDE، ESP-IDF یا MicroPython کدهای خود را بارگذاری کنید. حتماً از یک کابل USB با قابلیت انتقال داده (Data Sync) استفاده کنید، زیرا کابلهای صرفاً شارژر باعث عدم شناسایی برد میشوند.
سطح منطقی (Logic Level): تمامی پینهای GPIO این برد در سطح ولتاژ 3.3V کار میکنند. برای جلوگیری از آسیب دیدن میکروکنترلر، هرگز سنسورها یا ماژولهای با سطح منطقی 5V را مستقیماً به پایههای برد متصل نکنید؛ در صورت نیاز از مبدلهای سطح منطقی (Level Shifter) استفاده نمایید.
جایگذاری فیزیکی: جهت حفظ پایداری و برد حداکثری ارتباطات بیسیم (Wi-Fi، BLE، Zigbee/Thread)، آنتن داخلی برد را از سطوح فلزی، محفظههای بسته فلزی یا دستهسیمهای انبوه دور نگه دارید.

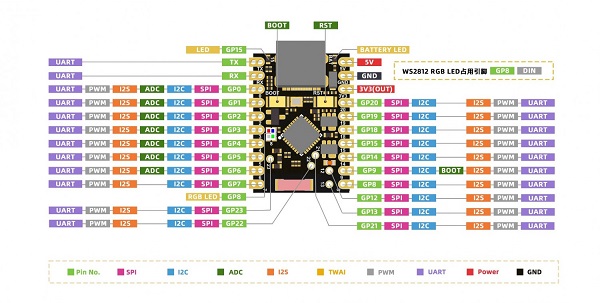

بررسی پیناوت (Pinout): با توجه به تنوع تولیدکنندگان برای فرمت Super Mini، حتماً قبل از اتصال قطعات، نقشه پیناوت (Pinout) دقیق برد خود را با مستندات مرجع مطابقت دهید تا از عملکرد صحیح پایهها اطمینان حاصل کنید.
