معرفی محصول

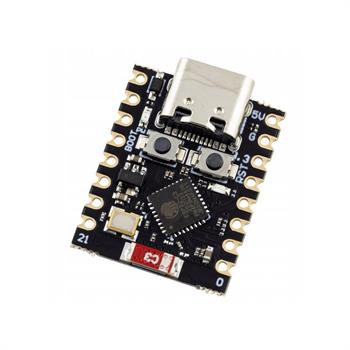

برد توسعه ESP32-C3 SuperMini یک ماژول فوقفشرده مجهز به تراشه ESP32-C3FH4 و پردازنده تکهستهای 32 بیتی مبتنی بر معماری RISC-V با فرکانس کاری حداکثر 160 مگاهرتز است. این برد با پشتیبانی از WiFi در باند 2.4 گیگاهرتز، بلوتوث نسخه 5 و Bluetooth Mesh، گزینهای مناسب برای ساخت تجهیزات اینترنت اشیا، سنسورهای بیسیم و پروژههایی است که به ابعاد کوچک و ارتباط بیسیم نیاز دارند.

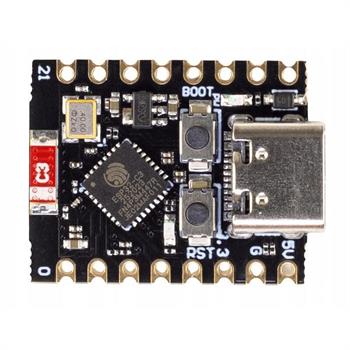

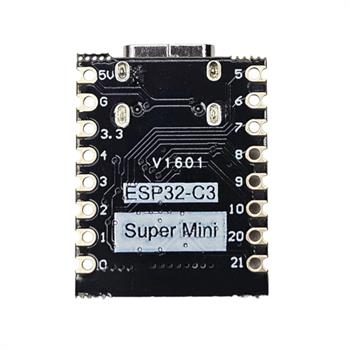

برد ESP32-C3 SuperMini به درگاه USB Type-C، حافظه فلش 4 مگابایتی، کلیدهای BOOT و RST، چراغ نشانگر تغذیه و LED قابلبرنامهریزی مجهز شده است. پایهها با فاصله استاندارد 2.54 میلیمتر در دو طرف برد قرار گرفتهاند و با بردبورد سازگار هستند. دو ردیف پین هدر 8 پایه نیز بهصورت لحیمنشده همراه محصول ارائه میشود.
ویژگیها
مجهز به تراشه Espressif ESP32-C3FH4
پردازنده تکهستهای 32 بیتی با معماری RISC-V
حداکثر فرکانس پردازنده 160 مگاهرتز
دارای 4MB حافظه Flash
پشتیبانی از WiFi با استانداردهای 802.11b/g/n
پشتیبانی از Bluetooth 5 LE و Bluetooth Mesh
مجهز به آنتن سرامیکی داخلی مشترک برای WiFi و Bluetooth
دارای درگاه USB Type-C برای تغذیه، برنامهریزی و انتقال داده
مجهز به کلید BOOT برای ورود به حالت Bootloader
دارای کلید RST برای راهاندازی مجدد برد
دارای LED نمایش وضعیت تغذیه و LED قابلبرنامهریزی

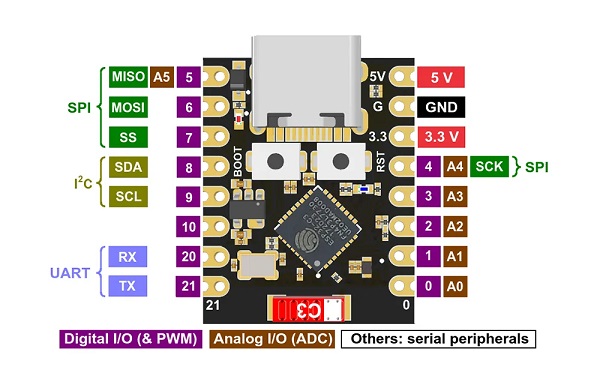

پشتیبانی از رابطهای UART، I2C، I2S و SPI
دارای ADC دوازدهبیتی SAR با 6 کانال
پشتیبانی از حالتهای شبکه Station، SoftAP و SoftAP + Station
پشتیبانی از حالت Promiscuous
استفاده از منطق 3.3 ولت در پایههای GPIO
فاصله پایه استاندارد 2.54 میلیمتر و مناسب برای بردبورد
ابعاد بسیار کوچک، حدود 22.52×18 میلیمتر
قابلبرنامهریزی با Arduino IDE و MicroPython
همراه با دو عدد پین هدر نری 8 پایه لحیمنشده
کاربردها
ساخت نودهای کوچک اینترنت اشیا و خانه هوشمند
طراحی سنسورهای بیسیم مجهز به WiFi یا Bluetooth
ساخت کلیدها و کنترلرهای هوشمند تحت شبکه
طراحی تجهیزات پوشیدنی و گجتهای قابلحمل
ساخت Bluetooth Beacon برای تشخیص حضور و اتوماسیون
اجرای پروژههای Bluetooth Mesh
ساخت کنترلرهای کوچک برای Home Assistant
طراحی تجهیزات مانیتورینگ و ثبت اطلاعات
ساخت پروژههای قابلکنترل با تلفن همراه
نمونهسازی پروژههای مبتنی بر UART، I2C و SPI
ساخت ماکرو کی و کلید اجرای فرمانهای شبکه
استفاده در پروژههایی با محدودیت فضای نصب
نحوه راهاندازی و استفاده
تغذیه: ماژول را میتوانید از طریق کابل USB-C (۵ ولت) یا از طریق پینهای ۵ ولت و ۳.۳ ولت روی برد تغذیه کنید.
منطق ولتاژ (هشدار مهم): تمامی پینهای GPIO این ماژول با سطح ولتاژ ۳.۳ ولت کار میکنند. اتصال مستقیم ولتاژ ۵ ولت به پینهای GPIO باعث آسیب جدی به پردازنده میشود.
تنظیمات نرمافزاری (Arduino IDE):
در مدیریت بردهای ESP32، گزینه “ESP32C3 Dev Module” را انتخاب کنید.
برای عملکرد صحیح مانیتور سریال از طریق درگاه USB، گزینه “USB CDC On Boot” را فعال (Enabled) کنید.
ورود به حالت Bootloader: اگر برد در زمان آپلود کد بهصورت خودکار ریست نشد، دکمه BOOT را نگه دارید، دکمه RST را یکبار فشار داده و رها کنید و سپس دکمه BOOT را رها نمایید.
برنامهنویسی: این ماژول علاوه بر آردوینو، بهطور کامل از MicroPython نیز پشتیبانی میکند.
