CT-14 2X5W Type C ماژول آمپلی فایر بلوتوثی 102681

توضیحات محصول

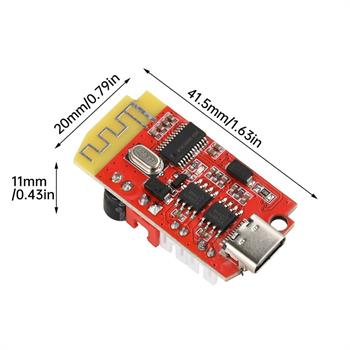

ماژول آمپلی‌فایر استریو بلوتوث CT14 (مدل DW-CT14+) یک راهکار فشرده و همه‌فن‌حریف برای ساخت و ارتقای سیستم‌های صوتی بی‌سیم است. این برد ابعاد بسیار کوچکی (۴۰×۲۰ میلی‌متر) دارد اما سه بخش اصلی یعنی گیرنده بلوتوث نسخه 5.2، آمپلی‌فایر دو کاناله 5W+5W و درگاه شارژ باتری لیتیومی را در یک پلتفرم واحد یکپارچه کرده است. بهره‌گیری از توپولوژی تقویت‌کننده کلاس F در این ماژول، بازدهی انرژی فوق‌العاده‌ای فراهم می‌کند و بدون تولید حرارت زیاد، خروجی صوتی شفاف، بدون اعوجاج (THD+N: -70dB) و با بیس کوبنده تحویل می‌دهد.
این ماژول علاوه بر اتصال بی‌سیم با برد ۱۵ متر و قابلیت اتو-کانکت (Auto-Reconnection)، از کارت صدای USB (USB Sound Card) به‌صورت Plug and Play نیز پشتیبانی می‌کند. تغذیه برد از طریق باتری لیتیومی ۳.۷ ولت یا ورودی ۵ ولت (از طریق درگاه Micro-USB / Type-C) تأمین می‌شود و با مجهز بودن به مدار شارژ محدودکننده جریان، امکان شارژ باتری متصل را فراهم می‌سازد. همچنین جهت بهینه‌سازی مصرف انرژی، سیستم مدیریت هوشمند پس از ۱۰ دقیقه بی‌کاری، دستگاه را به‌طور خودکار خاموش می‌کند.

ویژگی‌ها

تراشه بلوتوث نسخه 5.2 (سازگار با نسخه‌های 5.0 و 4.2 با نام شناسایی DW-CT14+)
خروجی استریو 5W + 5W با تقویت‌کننده داخلی کلاس F (Class F)
پشتیبانی از کارت صدای USB بدون نیاز به نصب درایور (Plug & Play)
برد ارتباط بی‌سیم: تا ۱۵ متر در فضای آزاد
فرمت‌های صوتی مورد پشتیبانی: WAV ،APE ،FLAC و MP3 (رمزگشایی بی‌اتلاف / Lossless)
نسبت سیگنال به نویز (SNR): ۹۰ decibel
نرخ اعوجاج کل (THD+N): -70dB | تداخل کانال‌ها (Crosstalk): -86dB
ولتاژ کاری: ۳.۷ ولت (باتری لیتیومی) یا ۵ ولت مستقیم (ورودی USB)
حداکثر جریان کاری: 5V / 2A
امپدانس بلندگوهای قابل اتصال: ۲ الی ۸ اهم (پیشنهادی: ۴ اهم ۵ وات یا ۴ اهم ۱۰ وات)
سیستم مدیریت توان هوشمند: خاموشی خودکار پس از ۱۰ دقیقه حالت Standby

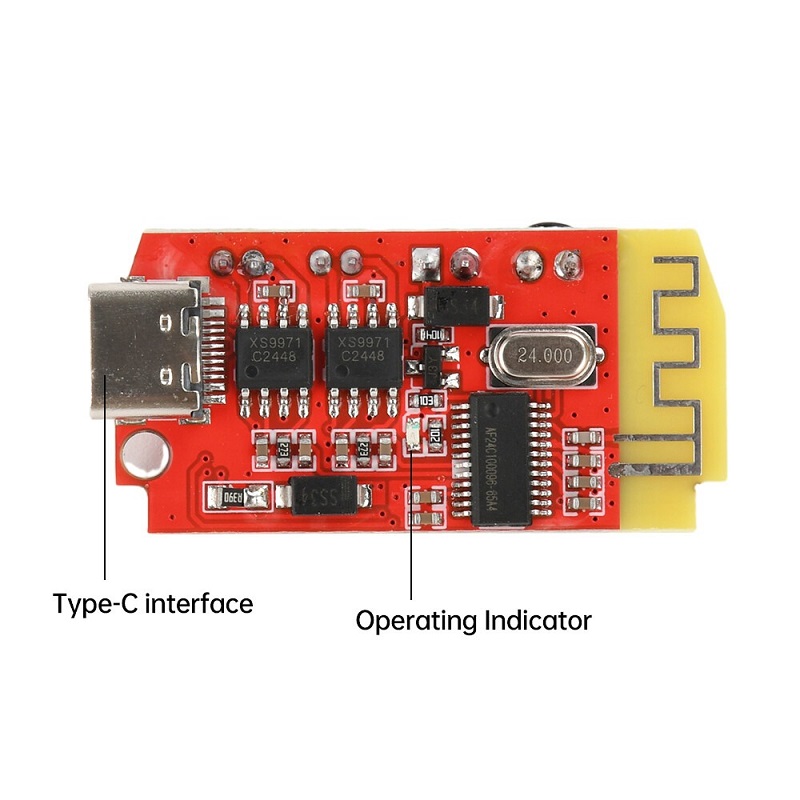

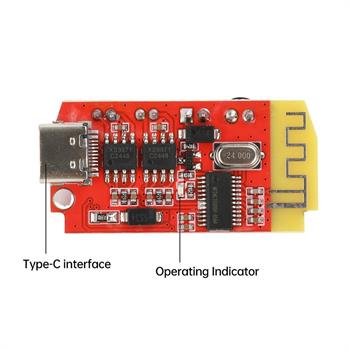

درگاه شارژ روی برد: دارای درگاه Micro-USB / Type-C با حالت شارژ محدودکننده جریان (Current-Limited)

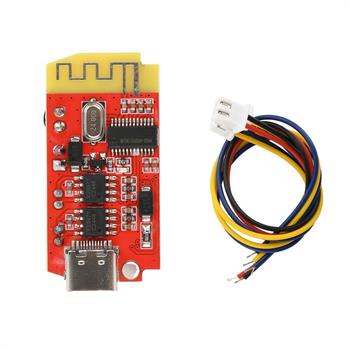

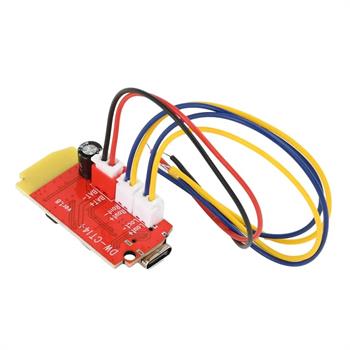

اتصال آسان: همراه با ۳ عدد کابل ترمینال 2Pin JST (طول حدود ۱۵ سانتی‌متر)

کاربردها

ساخت اسپیکرهای پرتابل و شارژی بلوتوثی (DIY Bluetooth Speakers)
تبدیل اسپیکرهای سیمی قدیمی و ضبط‌های خانگی به سیستم صوتی بی‌سیم
ساخت کارت صدای اکسترنال فشرده برای کامپیوتر و لپ‌تاپ
تجهیز سیستم‌های صوتی خودرو به بلوتوث (با استفاده از مبدل Buck 12V به 5V)
سیستم‌های پخش صوت هوشمند خانگی و اعلان‌های IoT
ارتقا و هوشمندسازی اسباب‌بازی‌ها و پروژه‌های رباتیک صوتی

نحوه راه‌اندازی و استفاده

۱. اتصال بلندگوها و باتری (سیم‌بندی)

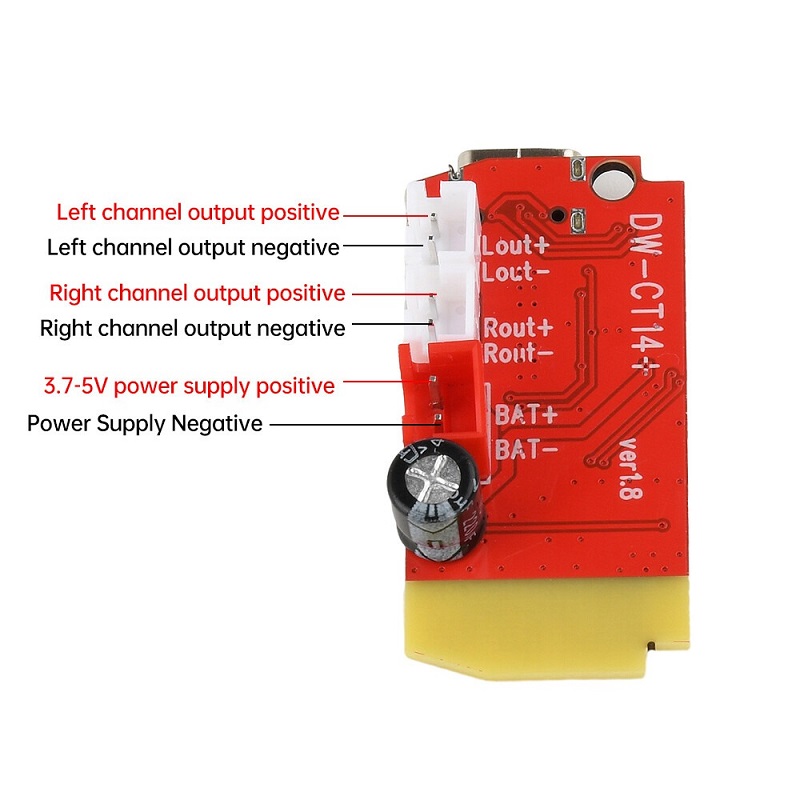

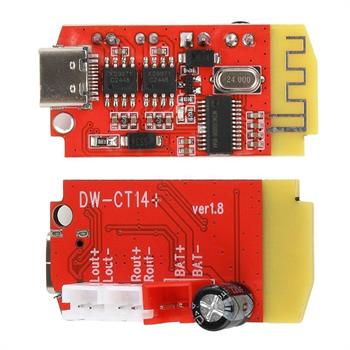

ماژول دارای ۳ کانکتور ۲ پین JST روی برد است:
کانکتور L+ / L-: اتصال به بلندگوی کانال چپ (Left Speaker)
کانکتور R+ / R-: اتصال به بلندگوی کانال راست (Right Speaker)
کانکتور BAT+ / BAT-: اتصال به باتری لیتیومی ۳.۷ ولت (مانند باتری 18650)
هشدار مهم سخت‌افزاری:
پلاریته (+/-): برد فاقد مدار حفاظت از پلاریته معکوس است؛ حتماً از اتصال صحیح قطب مثبت و منفی باتری مطمئن شوید.
عدم موازی‌سازی خروجی‌ها: منفی (GND) یا مثبت خروجی بلندگوهای چپ و راست را به هیچ عنوان به یکدیگر وصل یا موازی نکنید، زیرا موجب سوختن فوری آیسی آمپلی‌فایر می‌شود.
برد شارژ باتری (PCM): درگاه USB روی برد صرفاً جریان شارژ را محدود می‌کند و مدار کامل مدیریت شارژ (Charge Cut-off) ندارد. حتماً از باتری لیتیومی دارای برد محافظ (Protection Board / PCM) استفاده کنید.

۲. نحوه اتصال بلوتوث

منبع تغذیه (باتری ۳.۷ ولت یا آداپتور ۵ ولت ۲ آمپر) را متصل کنید. LED روی برد شروع به چشمک‌زدن می‌کند.
بلوتوث گوشی یا دستگاه خود را روشن کرده و جستجو کنید.
نام DW-CT14+ را پیدا کرده و روی آن کلیک کنید. پس از اتصال موفق، LED ثابت می‌شود.
پخش موزیک را آغاز کنید. (تنظیم میزان صدا از طریق گوشی یا دستگاه فرستنده انجام می‌شود).

۳. استفاده به عنوان کارت صدای USB

در صورت اتصال ماژول به کامپیوتر از طریق کابل USB (در حالتی که باتری لیتیومی وصل است)، سیستم‌عامل به‌صورت خودکار برد را به عنوان یک کارت صدای خارجی شناسایی کرده و صدا را از طریق USB انتقال می‌دهد.

۴. آنتن و نصب فیزیکی

آنتن بلوتوث به‌صورت چاپی روی PCB قرار دارد. هنگام نصب برد داخل بدنه اسپیکر، دقت کنید که بخش آنتن نزدیک به قطعات فلزی بزرگ یا شیلدهای فلزی نباشد تا برد ارسال و دریافت کاهش نیابد.
