معرفی محصول

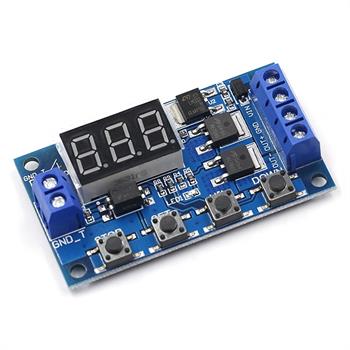

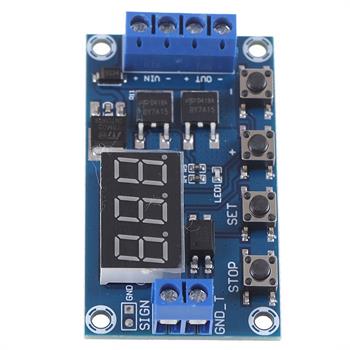

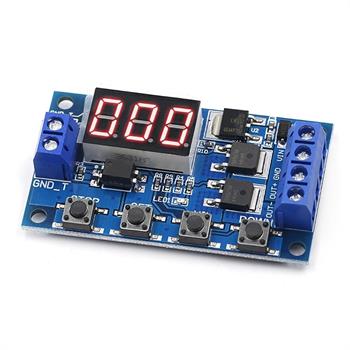

ماژول تایمر تریگر Dual MOSFET یک کنترلر زمانی دقیق برای روشن و خاموشکردن بارهای DC بر اساس سیگنال تحریک است. این برد با استفاده از تراشه صنعتی دقیق، دو ماسفت توان بالا و مدار ایزولاسیون سیگنال، امکان اجرای حالتهای مختلف تأخیر در وصل، تأخیر در قطع، پالس، تکرار دورهای و کنترل وابسته به حضور سیگنال را فراهم میکند.
زمان عملکرد این ماژول از 0.1 ثانیه تا 999 دقیقه قابل تنظیم است و مقدار زمان با نمایشگر دیجیتال سهرقمی مشاهده میشود. خروجی از نوع MOSFET الکترونیکی است و رله مکانیکی ندارد؛ بنابراین برای کنترل بارهای DC مانند LED، موتور، شیر برقی و تجهیزات الکترونیکی مناسب است. وجود حفاظت اتصال معکوس، مدار ضد نویز و قابلیت توقف اضطراری، استفاده از ماژول را در پروژههای DIY، اتوماسیون و کنترل تجهیزات سادهتر میکند.
ویژگیها
تایمر دیجیتال دقیق با قابلیت تنظیم زمان از 0.1 ثانیه تا 999 دقیقه
دارای دو ماسفت توان بالا برای سوئیچکردن بارهای DC
ورودی تغذیه گسترده 5 تا 30 ولت DC
ورودی تریگر با محدوده 3 تا 24 ولت DC
نمایشگر دیجیتال برای نمایش و تنظیم زمان
چهار کلید کنترلی شامل STOP، SET، UP و DOWN
پشتیبانی از چهار گروه اصلی عملکردی P1، P2، P3 و P4
قابلیت تنظیم زمانهای OP (مدت روشنبودن خروجی)، CL (مدت خاموشبودن) و LOP (تعداد تکرار سیکل)
دارای اپتوکوپلر برای جداسازی سیگنال تریگر و کاهش تأثیر نویز
حفاظت در برابر اتصال معکوس تغذیه
امکان ایجاد تریگر با اتصال لحظهای پایههای مشترک طبق طراحی برد
دارای حالت صرفهجویی انرژی برای خاموشکردن نمایشگر پس از عدم استفاده
حفظ تنظیمات پس از قطع برق
ابعاد کوچک و سوراخهای نصب مناسب برای نصب در جعبه یا تابلو
کاربردها
کنترل تأخیر روشن یا خاموششدن چراغهای LED
کنترل موتورهای DC و فنها
راهاندازی شیرهای برقی و عملگرهای DC
تأخیر در فعالسازی تجهیزات الکترونیکی
کنترل دورهای تجهیزات و بارهای DC
اتوماسیون ساده و پروژههای صنعتی سبک
ساخت تایمر برای وسایل خانگی و تجهیزات کارگاهی
کنترل سیستمهای روشنایی و آبیاری
پروژههای DIY، رباتیک و سیستمهای کنترل مبتنی بر تریگر
نحوه راهاندازی و استفاده

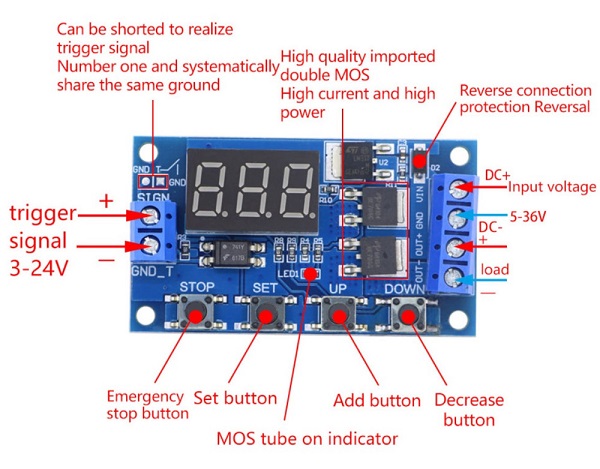

معرفی اتصالات و پایهها
پایه DC+: ورودی مثبت منبع تغذیه ماژول
پایه DC-: ورودی منفی منبع تغذیه ماژول
پایه OUT+: خروجی مثبت متصل به بار DC
پایه OUT-: خروجی منفی متصل به بار DC
پایه Trigger+: ورودی مثبت سیگنال تحریک
پایه GND_T: ورودی منفی سیگنال تحریک
مراحل راهاندازی
منبع تغذیه DC (5 تا 30 ولت) را به پایههای DC+ و DC- متصل کنید.
بار DC مورد نظر خود را به پایههای OUT+ و OUT- وصل نمایید.
مثبت سیگنال تریگر را به پایه Trigger+ و منفی آن را به GND_T متصل کنید.
پس از روشنشدن ماژول، عملکرد موردنظر و زمانها را تنظیم کنید.
برای ایجاد تریگر دستی، طبق طراحی برد میتوان پایه تریگر را با زمین مربوط به آن تحریک کرد؛ این کار باید با رعایت سطح ولتاژ مجاز انجام شود.
توجه: این ماژول خروجی MOSFET دارد و خروجی آن مانند کنتاکت خشک رله، ایزوله یا مناسب برای قطعووصل مستقیم برق شهر نیست. فقط از بارهای DC در محدوده مجاز استفاده کنید.
نحوه تنظیم تایمر و ورود به منوی تنظیمات
ماژول را به منبع تغذیه وصل کنید.
کلید SET را حدود 2 تا 3 ثانیه نگه دارید تا حالتهای عملکرد نمایش داده شوند.
با کلیدهای UP و DOWN حالت موردنظر را انتخاب کنید.
با فشار کوتاه SET وارد تنظیم پارامترهای همان حالت شوید.
مقدار زمان را با UP و DOWN تغییر دهید.
در صورت نیاز، با کلید STOP بین جایگاههای اعشار یا قالبهای زمانی جابهجا شوید.
XXX. (نقطه در سمت راست): بازه ۱ تا ۹۹۹ ثانیه.
XX.X (نقطه در وسط): بازه ۰.۱ تا ۹۹.۹ ثانیه.
X.X.X. (سه نقطه روشن): بازه ۱ تا ۹۹۹ دقیقه.
پس از پایان تنظیم، کلید SET را حدود 2 تا 3 ثانیه نگه دارید تا تنظیمات ذخیره شوند. پس از نمایش مقدار آمادهبهکار مانند 000، ماژول آماده استفاده است.
معرفی پارامترهای زمانی
OP: مدت فعالبودن خروجی
CL: مدت خاموشبودن خروجی یا زمان تأخیر پیش از فعالشدن
LOP: تعداد دفعات تکرار سیکل
حالتهای کاری دستگاه
حالت P1.1 (پالس با تریگر): با دریافت سیگنال تریگر، خروجی فعال میشود و به مدت زمان OP روشن میماند؛ سپس خاموش میشود. دریافت تریگر جدید در زمان فعالبودن خروجی، اثری بر زمان جاری ندارد.
حالت P1.2 (پالس با راهاندازی مجدد): با دریافت تریگر، خروجی برای مدت OP فعال میشود. اگر هنگام فعالبودن خروجی تریگر جدید دریافت شود، زمانسنجی از ابتدا شروع میشود.
حالت P1.3 (پالس با توقف توسط تریگر): با دریافت تریگر، خروجی برای زمان OP فعال میشود. دریافت مجدد سیگنال تریگر باعث توقف و بازنشانی تایمر میشود.
حالت P2 (تأخیر در وصل): پس از دریافت تریگر، ابتدا زمان CL سپری میشود؛ سپس خروجی برای مدت OP فعال شده و بعد خاموش میشود.
حالت P3.1 (عملکرد چرخهای با تریگر): با دریافت تریگر، خروجی برای مدت OP روشن و برای مدت CL خاموش میشود. این چرخه بر اساس مقدار LOP تکرار خواهد شد.
حالت P3.2 (عملکرد چرخهای خودکار): عملکرد مشابه P3.1 است، اما چرخه پس از روشنشدن ماژول بدون نیاز به سیگنال تریگر آغاز میشود.
حالت P4 (تأخیر در قطع): تا زمانی که سیگنال تریگر برقرار باشد، خروجی فعال میماند. پس از قطع سیگنال، تایمر زمان OP را شروع میکند و پس از پایان آن، خروجی خاموش میشود.
عملکرد کلید STOP و حالت صرفهجویی
فشار کوتاه کلید STOP برای توقف اضطراری خروجی استفاده میشود. در حالت فعال (ON)، خروجی طبق تنظیمات کار میکند و در حالت غیرفعال (OFF)، خروجی قطع شده و به تریگر پاسخ نمیدهد.
با نگهداشتن کلید STOP به مدت 2 ثانیه میتوان حالت نمایشگر را تغییر داد:
حالت C-P: خاموششدن نمایشگر پس از حدود 5 دقیقه عدم استفاده، در حالی که عملکرد ماژول ادامه دارد.
حالت O-d: نمایشگر همیشه روشن میماند.
نکات مهم و محدودیتهای استفاده
محدوده تغذیه ماژول 5 تا 30 ولت DC است؛ از اعمال ولتاژ بالاتر خودداری کنید.
سیگنال تریگر باید در محدوده 3 تا 24 ولت DC باشد.
خروجی برای بارهای DC طراحی شده است و نباید مستقیماً به برق شهر متصل شود.
توان و جریان قابلتحمل خروجی به نوع بار، ولتاژ، مدت کار و شرایط خنککاری بستگی دارد. مقدار 400 وات و 15 آمپر در شرایط بهینه و دمای اتاق است؛ برای کار مطمئن، بار را با حاشیه ایمنی مناسب انتخاب کنید.
در بارهای پرجریان یا کار مداوم، تهویه مناسب ضروری است.
مدار خروجی MOSFET ممکن است در حالت روشن افت ولتاژ محدودی داشته باشد و مانند کنتاکت خشک رله عمل نمیکند.
قطبیت تغذیه را پیش از روشنکردن بررسی کنید.
تنظیمات پس از قطع برق حفظ میشوند و معمولاً نیازی به برنامهریزی مجدد نیست.
