معرفی محصول

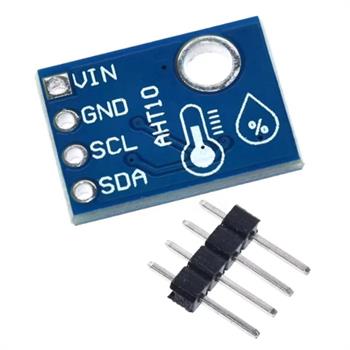

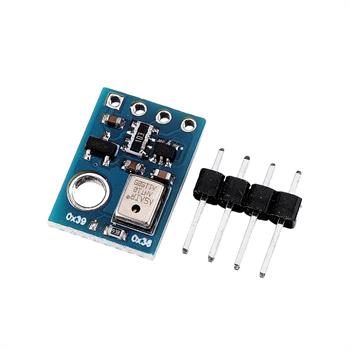

سنسور دما و رطوبت AHT10 یک ماژول دیجیتال با دقت بالا برای اندازهگیری دمای محیط و رطوبت نسبی است که از پروتکل ارتباطی I2C استفاده میکند. این سنسور دارای المان خازنی MEMS برای اندازهگیری رطوبت و سنسور دمای داخلی بوده و دادهها را بهصورت دیجیتال و کالیبرهشده کارخانهای در اختیار میکروکنترلر قرار میدهد؛ بنابراین برای دریافت اطلاعات دقیق دما و رطوبت نیازی به کالیبراسیون یا جبرانسازی اضافی وجود ندارد.
ماژول AHT10 با بهرهگیری از یک تراشه ASIC اختصاصی و پردازنده CMOS داخلی، از پایداری بالا، پاسخدهی سریع و مقاومت مناسب در برابر نویز برخوردار است. اندازه کوچک، مصرف توان پایین و دقت مناسب باعث شده این سنسور انتخابی ایدهآل برای انواع پروژههای الکترونیکی، سیستمهای مانیتورینگ محیطی و پروژههای اینترنت اشیا باشد.
ویژگیها
اندازهگیری دما و رطوبت محیط بهصورت دیجیتال

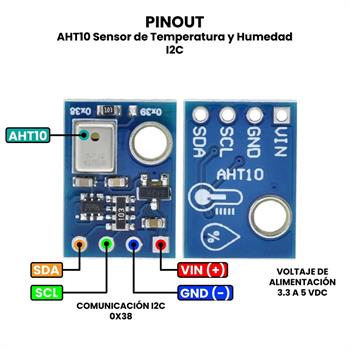

رابط ارتباطی I2C با آدرس 0x38
دقت اندازهگیری رطوبت: ±2%RH
دقت اندازهگیری دما: ±0.3°C
رزولوشن دما: 0.01°C
رزولوشن رطوبت: 0.024%RH
محدوده اندازهگیری رطوبت: 0 تا 100% RH
محدوده دمای کاری: -40 تا +85 درجه سانتیگراد
ولتاژ کاری گسترده (حدود 1.8 تا 6 ولت)
خروجی دیجیتال کالیبرهشده کارخانهای
پایداری بلندمدت و دقت بالا در اندازهگیری
پاسخدهی سریع و مقاومت مناسب در برابر تداخل
ابعاد کوچک و مناسب برای استفاده در بردها و پروژههای الکترونیکی
کاربردها
ایستگاههای هواشناسی
سیستمهای کنترل رطوبت و دما
تجهیزات HVAC
سیستمهای خانه هوشمند (Domotics)
گلخانههای هوشمند و کنترل شرایط محیطی
دیتالاگرهای محیطی
تجهیزات اندازهگیری و مانیتورینگ
پروژههای IoT
محصولات مصرفی و لوازم خانگی
پروژههای آموزشی الکترونیک و آردوینو
نحوه راهاندازی و استفاده
ماژول AHT10 از طریق رابط I2C با میکروکنترلر ارتباط برقرار میکند و دادههای دما و رطوبت را بهصورت دیجیتال ارسال میکند. برای استفاده از این سنسور کافی است پایههای I2C و تغذیه را به برد توسعه متصل کنید.

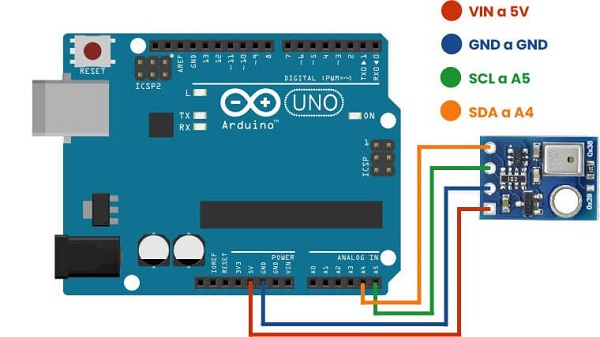

نمونه اتصال به Arduino UNO:
پایه VCC → به 5V آردوینو
پایه GND → به GND آردوینو
پایه SDA → به پین A4
پایه SCL → به پین A5
پس از برقراری اتصال، میکروکنترلر از طریق باس I2C با سنسور ارتباط برقرار کرده، دستور اندازهگیری را ارسال میکند و دادههای دما و رطوبت که بهصورت دیجیتال و کالیبرهشده هستند دریافت میشوند. این سنسور با بردهای مختلفی مانند Arduino، ESP8266، ESP32، Raspberry Pi، STM32 و Teensy سازگار است.
توجه: پایههای پینهدر همراه ماژول نیاز به لحیمکاری دارند تا اتصال الکتریکی پایداری برقرار شود.
