معرفی محصول

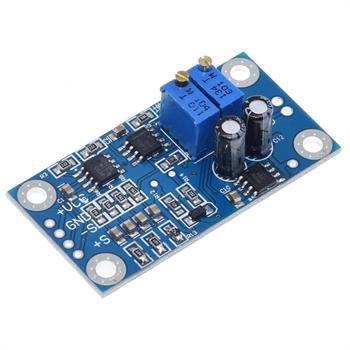

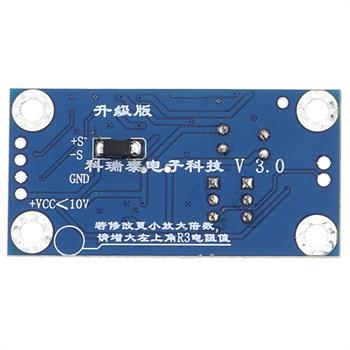

ماژول تقویتکننده سیگنال ، یک ابزار دقیق و کارآمد بر پایه تراشه محبوب AD620 است که به منظور تقویت سیگنالهای بسیار ضعیف آنالوگ در محدوده 100 میکروولت (µV) و 300 میلیولت (mV) طراحی شده است. این ماژول به دلیل بهرهمندی از آیسی 7660A برای تولید ولتاژ منفی داخلی، توانایی ارائه خروجی متقارن و درایو کردن بارهای دومنبعه را دارد که آن را از مدلهای مشابه متمایز میکند.

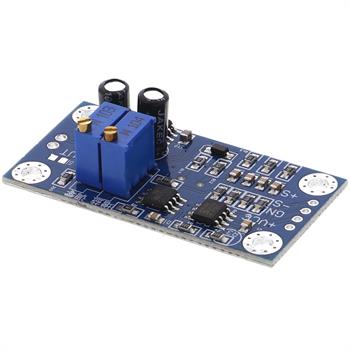

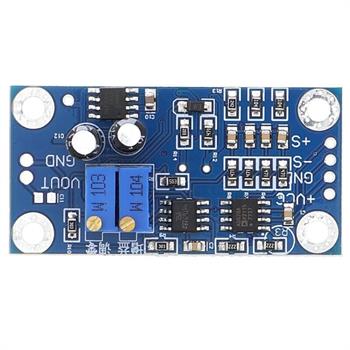

این برد دارای دو پتانسیومتر مولتیتِرن برای تنظیم دقیق بهره (Gain) و تنظیم نقطه صفر (Zero) است. با استفاده از این کنترلها، میتوانید سیگنال ورودی را بین 1.5 تا 1000 برابر تقویت کرده و خروجی را دقیقاً با نیاز پروژه خود کالیبره کنید. ابعاد بسیار کوچک، فاصله پین استاندارد و پایداری دمایی بالا، این ماژول را به انتخابی ایدهآل برای بردهای نمونهسازی و پروژههای حساس ابزاردقیق تبدیل کرده است.
ویژگیها
تقویتکننده ابزاردقیق: استفاده از تراشه اصلی AD620 با دقت بسیار بالا.
بازه گسترده تقویت: قابلیت تنظیم بهره از 1.5 تا 1000 برابر.
تنظیم نقطه صفر: دارای پتانسیومتر اختصاصی برای کالیبراسیون دقیق خروجی.
ولتاژ منفی داخلی: مجهز به تراشه 7660A برای تولید خروجی منفی و پشتیبانی از ولتاژ متقارن.
دقت بالا: نرخ CMRR فوقالعاده (100dB) و جریان آفست بسیار ناچیز.

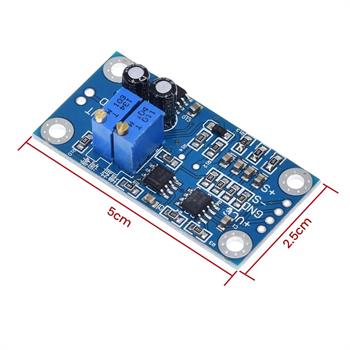

طراحی فشرده: ابعاد کوچک 32 در 22 میلیمتر با سوراخهای پیچ جهت نصب آسان.
اتصالات استاندارد: فاصله پین 2.54 میلیمتری، سازگار با بردبرد و انواع سوکتها.
کاربردها
تقویت سیگنال سنسورهای فشار و لودسلها.
استفاده در سیستمهای جمعآوری داده (Data Acquisition).
تقویت سیگنالهای ضعیف سنسورهای فوتوالکتریک.
پروژههای ابزاردقیق و اندازهگیریهای آزمایشگاهی.
واسط بین سنسورهای آنالوگ خروجی ضعیف و میکروکنترلرها (مانند Arduino و STM32).
تقویت سیگنال پلهای اندازهگیری (Wheatstone Bridge).
راهنمای راهاندازی و استفاده
۱. اتصال تغذیه:
ولتاژ DC در بازه 3 تا 11 ولت را به پایههای Vin و GND متصل کنید. این ماژول به صورت داخلی ولتاژ منفی ایجاد میکند که در پایه -V برای بارهای متقارن در دسترس خواهد بود.
۲. تنظیم نقطه صفر (Zeroing):
پیش از اتصال سنسور نهایی، برای کالیبره کردن آفست خروجی، ورودیهای +S و -S را به یکدیگر جامپر کرده و هر دو را به GND ماژول وصل کنید. سپس با استفاده از یک پیچگوشتی کوچک، پیچ تنظیم صفر (Zero knob) را بچرخانید تا ولتاژ در پایه Vout دقیقاً به 0 ولت برسد.
۳. سیمکشی ورودی تکسر (Single-ended):
اگر سنسور شما دارای یک خروجی سیگنال است (مانند سلولهای فوتوالکتریک یا سنسورهای سه سیمه معمولی)، خروجی سیگنال سنسور را به پایه +S متصل کنید. زمین سنسور (GND) باید همزمان به پایه -S و پایه GND ماژول متصل شود.
۴. سیمکشی ورودی تفاضلی (Differential):
این حالت برای سنسورهای فشار، پلهای وزن (Load Cells) و سنسورهایی با خروجی متقارن ایدهآل است. در این حالت:
خروجی مثبت سنسور (OUT+) را به پایه +S متصل کنید.
خروجی منفی سنسور (OUT-) را به پایه -S متصل کنید.
زمین سنسور (GND) را به پایه GND ماژول متصل نمایید.
۵. تنظیم بهره (Gain):
پس از برقراری اتصالات سیگنال، با چرخاندن پیچ تنظیم بهره (Enlarge knob)، میتوانید میزان تقویت خروجی را بین 1.5 تا 1000 برابر متناسب با نیاز خود تنظیم کنید.
