معرفی محصول

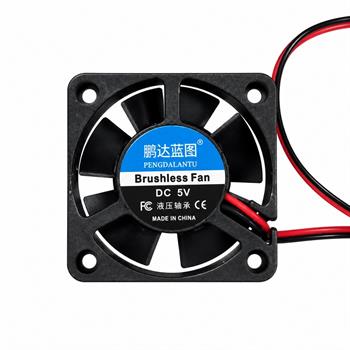

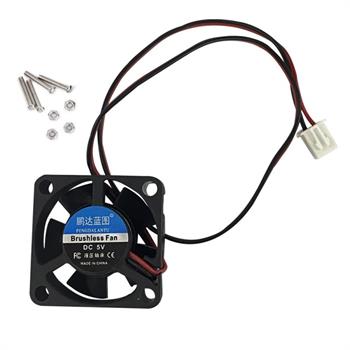

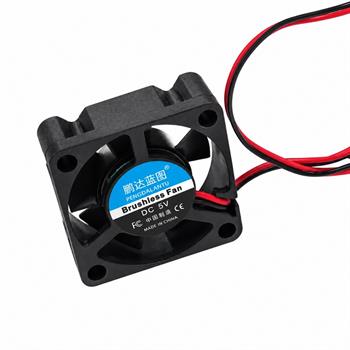

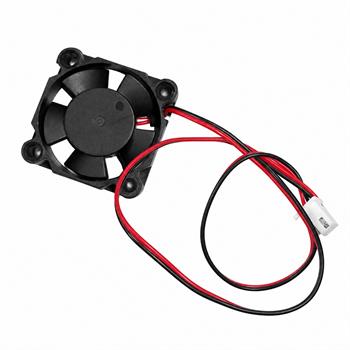

فن خنککننده مینیاتوری ۵ ولت DC با ابعاد استاندارد ۳۰×۳۰×۱۰ میلیمتر (مدل 3010)، یک راهحل بیصدا، کممصرف و کارآمد جهت تهویه و دفع حرارت از قطعات الکترونیکی است. این فن مجهز به موتور براشلس (Brushless) بدون سایش و یاتاقان هیدرولیکی (Hydraulic Bearing) با طول عمر بالا بوده و با مصرف جریان بهینه ۰.۲ آمپر کار میکند. کانکتور ۲ پین استاندارد با گام ۲.۵۴ میلیمتر امکان اتصال مستقیم به پایههای تغذیه بردهای رزبری پای (Raspberry Pi 2/3/4/B+)، کیسهای امبدد، هیتسینک رگولاتورها، پرینترهای سهبعدی و ماژولهای تغذیه را به راحتی فراهم میسازد.
ویژگیها
موتور براشلس (Brushless DC): کارکرد بدون جاروبک الکترومکانیکی که سبب حذف سایش، کاهش اصطکاک داخلی، افزایش پایداری و طول عمر طولانی فن میشود.
یاتاقان هیدرولیکی (Hydraulic Bearing): بهرهمندی از ساختار بلبرینگ هیدرولیک جهت چرخش فوقالعاده روان، ایجاد کمترین میزان نویز و لرزش در دورهای کاری مداوم.
ولتاژ کاری استاندارد ۵ ولت DC: سازگاری مستقیم با ولتاژ ۵ ولت درگاههای USB، پینهای GPIO بردهای توسعه و منابع تغذیه سوئیچینگ ۵ ولتی.
مصرف توان بهینه: جریان نامی ۰.۲ آمپر (توان مصرفی حدود ۱ وات) با راندمان هوادهی مناسب نسبت به ابعاد مینیاتوری.
کانکتور مادگی ۲ پین دوپونت (Dupont 2P / گام ۲.۵۴ میلیمتر): اتصال آسان، سریع و بدون نیاز به لحیمکاری به بردهای کنترلی و هدر پینهای ۲.۵۴ میلیمتری.
طراحی فشرده و سبک (سایز 3010): ضخامت تنها ۱۰ میلیمتر جهت جاگیری آسان در محفظهها و هوزینگهای باریک و کمحجم.
نصب آسان و ایمن: دارای ۴ سوراخ پیچ در چهار گوشه قاب پلاستیکی جهت پیچ شدن محکم به بدنه کیس یا هیتسینک آلومینیومی.
کاربردها
خنکسازی بردهای تکبوردی (SBC): اتصال مستقیم به پینهای GPIO بردهای Raspberry Pi (مدلهای B+ ،2 ،3 ،3B+ ،4 و A+) جهت جلوگیری از افت کارایی ناشی از دمای بالای پردازنده (Thermal Throttling).
تهویه کیسهای امبدد و بردهای صنعتی: دفع حرارت متمرکز داخل باکسهای پلاستیکی و فلزی بردهای IoT، روترها و مینی پیسیها.
خنککاری المانهای قدرت: نصب بر روی هیتسینکهای آلومینیومی ماسفتها، ترانزیستورهای قدرت، رگولاتورهای ولتاژ خطی و ماژولهای مبدل باک/بوست.
پرینترهای سهبعدی و لیزرهای رومیزی: خنککاری هد اکسترودر، درایورهای استپر موتور (مانند A4988 / TMC2209) و ماژولهای لیزر کمتوان.
پروژههای پرتابل و رباتیک: تهویه درایورهای موتور و کنترلرهای ربات بدون تحمیل بار سنگین به باتری.
نحوه راهاندازی و استفاده
سیمبندی و چیدمان پینها (Wiring & Pinout):
سیم قرمز (Red Wire): اتصال به قطب مثبت تغذیه ۵ ولت DC (+5V)
سیم مشکی (Black Wire): اتصال به قطب منفی یا زمین مدار (GND)
راهنمای اتصال به رزبری پای (Raspberry Pi Connection):
حالت سرعت کامل (Full Speed - 5V): سیم قرمز را به پین شماره ۴ (5V Power) و سیم مشکی را به پین شماره ۶ (GND) هدر GPIO متصل کنید.
حالت فوقالعاده بیصدا (Ultra Quiet - 3.3V): در صورتی که نیاز به سکوت مطلق دارید و بار حرارتی پردازنده کم است، میتوانید سیم قرمز را به پین شماره ۱ (3.3V Power) وصل کنید تا فن با دور پایینتر و صدای نامحسوس کار کند.
هشدارهای ایمنی و نگهداری:
رعایت پلاریته (Polarity Warning): این فن دارای مدار الکترونیکی براشلس است. اتصال معکوس قطبهای مثبت و منفی باعث آسیب دیدن و سوختن آیسی درایور داخلی موتور خواهد شد.
محدوده ولتاژ مجاز: این مدل منحصراً برای کارکرد با ولتاژ نامی ۵ ولت DC طراحی شده است؛ اعمال ولتاژهای بالاتر (مانند ۱۲ ولت) سبب سوختن سریع سیمپیچ و درایور فن میشود.
عدم ایجاد مانع فیزیکی: از برخورد سیمها یا قطعات مکانیکی با پرههای فن حین چرخش جلوگیری نمایید؛ مسدود شدن مکانیکی پرهها باعث داغ شدن سیمپیچ موتور میگردد.
