معرفی محصول

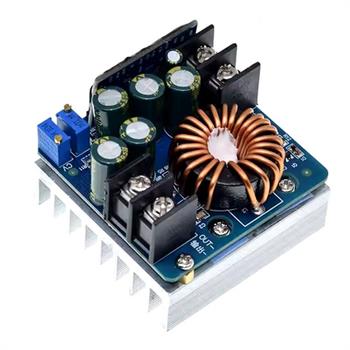

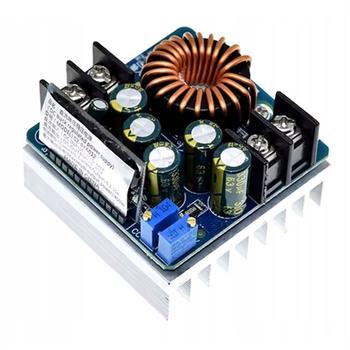

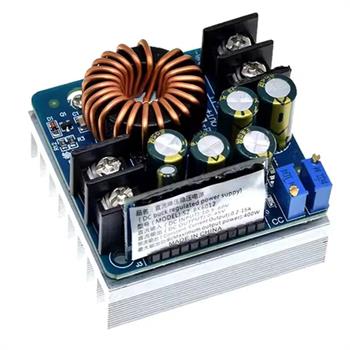

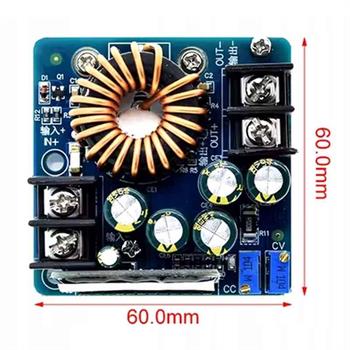

ماژول کاهنده ولتاژ و جریان مستقیم (Buck) ۴۰۰ وات، یک مبدل غیرایزوله بسیار کارآمد و قدرتمند است که برای کاهش ولتاژ با راندمان بالا طراحی شده است. این ماژول با پشتیبانی از محدوده ولتاژ ورودی وسیع ۱۰.۵ تا ۶۰ ولت، امکان اتصال به انواع منابع تغذیه موجود در بازار را دارا بوده و خروجی آن به صورت ولتاژ ثابت (CV) و جریان ثابت (CC) از ۰ تا ۴۵ ولت و ۰.۲ تا ۱۵ آمپر به صورت پیوسته قابل تنظیم است. بهرهگیری از Step-through/Step-down rectification سبب شده تا این ماژول به بازدهی فوقالعاده بالایی (تا ۹۷ درصد) دست یابد که تلفات انرژی را به حداقل میرساند.

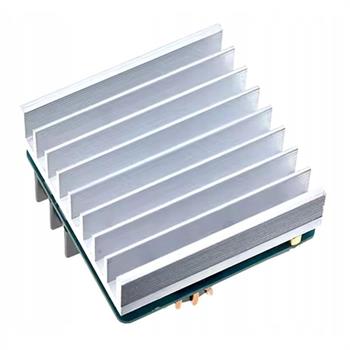

این مبدل کاهنده یک گزینه ایدهآل برای شارژ انواع باتریها و راهاندازی الایدیهای توان بالا (Power LED) است. وجود نشانگرهای LED مجزا برای نمایش وضعیت کارکرد ماژول و وضعیت جریان ثابت (شارژ باتری)، فرآیند مانیتورینگ را بسیار ساده میکند. طراحی صنعتی بدنه به همراه هیتسینک مناسب، انتقال حرارت مطلوبی را فراهم میکند.
ویژگیها
ولتاژ ورودی وسیع: پشتیبانی از بازه ولتاژی ۱۰.۵ تا ۶۰ ولت مستقیم، مناسب برای کار با انواع آداپتورها و منابع تغذیه.
خروجی قابل تنظیم: ولتاژ خروجی قابل تغییر از ۰ تا ۴۵ ولت و جریان خروجی قابل تنظیم از ۰.۲ تا ۱۵ آمپر.
راندمان بسیار بالا: راندمان تبدیل انرژی تا ۹۷٪ (در ولتاژهای خروجی بالای ۱۰ ولت، راندمان بین ۹۲٪ تا ۹۶٪ یا بیشتر قرار میگیرد).
توان خروجی بالا: توان کارکرد مداوم ۲۸۰ وات (جریان ۱۲ آمپر) در شرایط تهویه طبیعی و توان بیشینه ۴۰۰ وات (جریان ۱۵ آمپر) با خنکسازی فعال.
نشانگرهای LED وضعیت: مجهز به LED آبی برای نشان دادن وضعیت کارکرد ماژول و LED قرمز (CC) برای نشان دادن وضعیت جریان ثابت و شارژ باتری.
حفاظت ولتاژ پایین ورودی (Under-voltage Protection): قطع خودکار خروجی در صورت افت ولتاژ ورودی به زیر ۱۰.۵ ولت (با خطای حدود ۰.۵ ولت).
حفاظت در برابر اتصال کوتاه: مجهز به سیستم حفاظتی محدودکننده جریان در زمان بروز اتصال کوتاه.
حفاظت در برابر معکوس زدن قطبهای ورودی: دارای فیوز محافظتی ۱۵ آمپر در بخش ورودی (در صورت اتصال معکوس، فیوز میسوزد و مانع از آسیب به کل مدار تغذیه میشود).
دمای کاری: -10°C تا +85°C
فرکانس کاری: 100kHz
بدون حفاظت اضافهولتاژ ورودی
کاربردها
ساخت منابع تغذیه آزمایشگاهی و کارگاهی متغیر با توان بالا.
شارژ باتری با قابلیت کنترل دقیق جریان شارژ.
راهاندازی و درایو کردن الایدیهای توان بالا (Power LEDs) به روش جریان ثابت.
کاهش ولتاژ باتریهای ولتاژ بالا (مانند باتریهای خورشیدی یا باتری خودروهای برقی) برای استفاده در تجهیزات الکترونیکی مختلف.
تغذیه انواع موتورهای DC، بردهای الکترونیکی و تجهیزات پرمصرف.
نحوه راه اندازی و استفاده
برای راهاندازی ایمن و بهرهگیری درست از مدهای کاری ماژول، مراحل و نکات زیر را به دقت دنبال کنید:

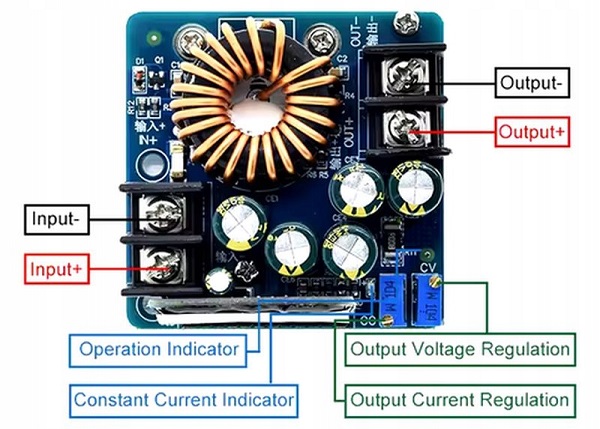

۱. اتصال ورودی و خروجی
سیمهای منبع تغذیه را با رعایت قطبهای مثبت و منفی به ترمینالهای ورودی با علامت INPUT / IN متصل کنید. اتصال معکوس ورودی باعث سوختن فیوز ۱۵ آمپر میشود و در این شرایط باید فیوز تعویض شود.
مصرفکننده یا باتری را نیز با رعایت جهت صحیح قطبها به ترمینالهای خروجی با علامت OUTPUT / OUT متصل کنید. از اتصال معکوس خروجی خودداری کنید؛ زیرا ممکن است به برد کنترل ماژول آسیب برساند.
۲. تنظیم ولتاژ خروجی؛ حالت ولتاژ ثابت (CV)
این ماژول از نوع کاهنده یا Buck است؛ بنابراین ولتاژ ورودی باید از ولتاژ خروجی موردنظر بیشتر باشد. حداکثر ولتاژ خروجی را حدود ۸۰ درصد ولتاژ ورودی در نظر بگیرید. برای مثال، با ورودی ۴۰ ولت، حداکثر ولتاژ خروجی محاسبهشده حدود ۳۲ ولت خواهد بود؛ هرچند مقدار واقعی ممکن است با توجه به بار و شرایط کاری کمی بیشتر باشد. ولتاژ خروجی در هر حالت نباید از سقف ۴۵ ولت تجاوز کند.
با استفاده از تنظیمکننده ولتاژ، مقدار خروجی را روی ولتاژ موردنظر قرار دهید. بهتر است پیش از اتصال مصرفکننده یا باتری، ولتاژ خروجی را با مولتیمتر اندازهگیری و تنظیم کنید. LED آبی نشاندهنده وضعیت کارکرد ماژول است.
۳. تنظیم جریان خروجی؛ حالت جریان ثابت (CC)
با استفاده از تنظیمکننده جریان، حداکثر جریان خروجی را متناسب با مصرفکننده یا باتری تنظیم کنید. زمانی که ماژول وارد حالت جریان ثابت شود، نشانگر قرمز CC روی برد کوچک روشن خواهد شد. در حالت ولتاژ ثابت یا زمانی که جریان خروجی وجود ندارد، این نشانگر خاموش است.
برای استفاده در جریانهای بیشتر از ۱۲ آمپر، تقویت سیستم خنککاری ضروری است. حداکثر جریان ۱۵ آمپر تنها با خنککاری مناسب قابل استفاده خواهد بود.
۴. نکات ایمنی مهم
شارژ باتری و بارهای سلفی: خروجی ماژول فاقد حفاظت در برابر جریان برگشتی است. هنگام شارژ باتری یا اتصال بارهای سلفی مانند موتور، از یک دیود مناسب برای جلوگیری از برگشت جریان یا ولتاژ به خروجی ماژول استفاده کنید.
رعایت محدوده ورودی: این ماژول فاقد حفاظت اضافهولتاژ ورودی است؛ بنابراین اعمال ولتاژ بیشتر از ۶۰ ولت به ورودی مجاز نیست و میتواند به ماژول آسیب برساند.
مدیریت دما و توان خروجی: توان کارکرد مداوم ماژول در محیط دارای تهویه مناسب، ۲۸۰ وات با جریان حداکثر ۱۲ آمپر است. برای استفاده در جریان بیشتر از ۱۲ آمپر، دمای بالاتر از ۶۵ درجه سانتیگراد یا دستیابی به حداکثر توان ۴۰۰ وات و جریان ۱۵ آمپر، از فن برای خنککردن هیتسینک و حلقه مغناطیسی استفاده کنید.
حفاظت اتصال کوتاه: ماژول دارای حفاظت اتصال کوتاه از طریق محدودسازی جریان است؛ بااینحال برای جلوگیری از آسیب و افزایش دما، اتصال کوتاه خروجی را برای مدت طولانی ادامه ندهید.
