2x100W ماژول آمپلی فایر بلوتوثی 102009

⁠معرفی محصول

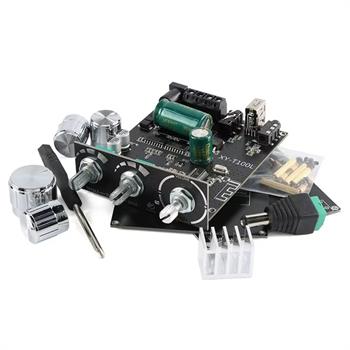

ماژول XY-T100L (برند XINYI Sini Audio) یک برد آمپلی‌فایر دیجیتال استریو با توان خروجی ۲ کانال ۱۰۰ وات (مجموعاً ۲۰۰ وات) است که از نسخه بلوتوث ۵.۰ بهره می‌برد. این ماژول دارای سه ولوم مستقل شامل تنظیم صدای زیر (Treble)، صدای بم (Bass) و ولوم اصلی از نوع انکودر چرخشی ۳۶۰ درجه نامحدود (Rotary Encoder) مجهز به کلید فشاری (روشن/خاموش و پخش/توقف) است. علاوه بر پشتیبانی از چهار ورودی صوتی مختلف (بلوتوث، AUX، فلش‌مموری USB و کارت صدای کامپیوتر)، این برد قابلیت اتصال و کنترل کامل از طریق نرم‌افزار موبایل Sinilink-APP (اندروید و iOS) را دارا می‌باشد. خروجی دستگاه امکان راه‌اندازی انواع بلندگوهای پسیو ۴ تا ۸ اهم و همچنین اتصال به اسپیکرهای اکتیو از طریق جک ۳.۵ میلی‌متری استریو را فراهم می‌سازد.

ویژگی‌ها

توان خروجی واقعی: توان مضاعف ۱۰۰ وات برای کانال چپ و ۱۰۰ وات برای کانال راست (Hi-Fi 2.0 Stereo)
تنوع کامل درگاه‌های ورودی: پشتیبانی از دریافت بلوتوث ۵.۰، ورودی خطی جک ۳.۵ میلی‌متری AUX، درگاه مادگی USB جهت اتصال فلش‌مموری (U Disk)، و اتصال مستقیم به رایانه به عنوان کارت صدای USB بدون نیاز به درایور
کنترل صدای تفکیک‌شده و دقیق: مجهز به پتانسیومترهای اختصاصی Treble و Bass همراه با انکودر ۳۶۰ درجه روان جهت کنترل ولوم کلی و فرمان‌های Start/Stop و Power
پشتیبانی از نرم‌افزار هوشمند Sinilink-APP: امکان انتخاب ورودی، کنترل قطعات موسیقی، تغییر افکت‌های صوتی اکولایزر و تنظیم ولوم از طریق اپلیکیشن موبایل
کیفیت صوتی بالا: مجهز به تقویت‌کننده اولیه کم‌نویز (Low noise front stage op amp)، خازن‌های ذخیره انرژی باکیفیت و نسبت سیگنال به نویز ۹۲ دسی‌بل
خروجی همزمان: دارای ترمینال‌های پیچی خروجی اسپیکر پسیو (SPKL و SPKR) به همراه جک ۳.۵ میلی‌متری برای هدایت سیگنال به بلندگوهای اکتیو
قابلیت ارتقای آنتن: مجهز به آنتن پیش‌فرض روی برد (PCB Antenna) با برد ۱۵ متر و پشتیبانی از اتصال کانکتور IPEX و آنتن اکسترنال 2.4G (پد/محل نصب آماده جهت استفاده در محفظه‌های فلزی)
مدارات محافظتی چهارگانه: حفاظت در برابر تخلیه بار الکترواستاتیک (ESD)، اضافه جریان (Overcurrent)، اتصال کوتاه (Short-circuit) و دمای بیش از حد (Overheating)

کاربردها

ساخت اسپیکرهای خانگی پرتابل یا رومیزی بلوتوثی با کیفیت بالا (Hi-Fi)
تقویت و ارتقای سیستم‌های صوتی قدیمی و تبدیل آن‌ها به سیستم‌های بی‌سیم
راه‌اندازی بلندگوهای پسیو سیستم‌های صوتی اداری، خانگی، کتابخانه‌ای یا خودرویی (با تغذیه ۱۲ یا ۲۴ ولت)
سیستم‌های پخش صوتی چندرسانه‌ای با اتصال به رایانه از طریق USB
پروژه‌های DIY صوتی نیازمند تفکیک دقیق فرکانس‌های بم و زیر به همراه قابلیت کنترل از راه دور

نحوه راه‌اندازی و استفاده

۱. الزامات تغذیه و ولتاژ

محدوده ولتاژ ورودی مجاز بین ۵ تا ۲۴ ولت مستقیم (DC) است.
جک پاور ورودی با دوشاخه‌های استاندارد آداپتور 5.5×2.1 و 5.5×2.5 میلی‌متری سازگار است (یک عدد فیش مادگی ترمینالی آداپتور نیز داخل بسته‌بندی موجود است).
حداکثر ولتاژ مطلق ۲۶ ولت است؛ اتصال ولتاژ بالای ۲۶ ولت منجر به سوختن برد خواهد شد.
جریان پیشنهادی منبع تغذیه ۱۰ آمپر یا بالاتر است (حداقل ۶ آمپر). در صورت افت ولتاژ یا کمبود جریان، با افزایش ولوم صدا، دستگاه دچار ریستارت، بریده‌بریده شدن صدا (Hiccup) یا اعوجاج می‌شود.

۲. انتخاب و اتصال بلندگوها

محدوده امپدانس مجاز بلندگوها ۴ تا ۸ اهم و توان پیشنهادی بین ۲۰ تا ۲۰۰ وات است.
برای بلندگوهای با توان کمتر از ۱۰۰ وات، ولتاژ تغذیه را روی مقادیر پایین‌تر (مانند ۱۲ ولت) تنظیم کنید تا از آسیب به بلندگو پیشگیری شود.
در صورت بستن اسپیکرها به صورت موازی، اطمینان حاصل فرمایید که امپدانس کل زیر ۴ اهم نیاید؛ پایین آمدن امپدانس موجب تحریک مکرر مدار حفاظت اضافه جریان می‌شود.

۳. ورودی‌های صوتی و اولویت سوئیچینگ

دستگاه در حالت پیش‌فرض پس از روشن شدن روی حالت بلوتوث قرار دارد.
اولویت سوئیچ خودکار بر اساس پورت متصل‌شده آخر (Rear-plugged priority) است. به عنوان نمونه اتصال کابل AUX، اتصال بلوتوث را قطع و اولویت را به AUX می‌دهد.
برای پخش از طریق فلش‌مموری، فرمت‌های صوتی پیشنهادی MP3 و فرمت استاندارد WAV (تا نرخ نمونه‌برداری حداکثر ۴۴۱۰۰ هرتز) است. کابل‌های AUX مجهز به شیلد جهت حذف نویزهای محیطی پیشنهاد می‌شوند.

۴. راهنمای اتصال بلوتوث و نرم‌افزار Sinilink

اتصال استاندارد صوتی: بلوتوث گوشی را روشن کنید. نام دستگاه XinYi را جستجو و متصل نمایید (LED آبی‌رنگ پس از اتصال ثابت می‌شود و در هنگام پخش به صورت آرام چشمک می‌زند).نکته بسیار مهم: هرگز در تنظیمات بلوتوث گوشی مستقیماً به نام Sinilink-APP وصل نشوید.
اتصال به اپلیکیشن Sinilink-APP: نرم‌افزار را اجرا کنید. حتماً دسترسی موقعیت مکانی (Location / GPS) و تمامی دسترسی‌های سیستمی مربوطه را برای برنامه فعال کنید. از داخل محیط نرم‌افزار دکمه زرد رنگ را زده و به نام Sinilink-APP کانکت شوید تا پنل کنترل گرافیکی برای شما فعال شود.

۵. مونتاژ بدنه و دفع حرارت (Heat Sink)

پد سیلیکونی انتقال حرارت را روی چیپ اصلی قرار داده و هیت‌سینک آلومینیومی را با دقت روی آن بچسبانید.
دقت کنید بدنه فلزی هیت‌سینک با پایه‌ها و قطعات الکترونیکی مجاور روی برد تماس پیدا نکند تا اتصال کوتاهی رخ ندهد.
برای اتصال صفحات محافظ (پنل بالا و پایین)، از پیچ‌ها و پایه‌های برنجی موجود در بسته‌بندی استفاده کنید.

Application download link for Sinilink products
http://www.sinilink.com/jumpShop.html
