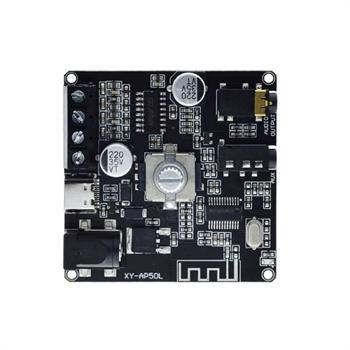

2X50W-L ماژول آمپلی فایر بلوتوثی XY-AP50L

⁠معرفی محصول

ماژول XY-AP50L یک آمپلی‌فایر دیجیتال استریو کلاس D فوق‌العاده جمع‌وجور (Mini Version) و پرقدرت است که توان خروجی حداکثر ۵۰ وات برای هر کانال (در مجموع ۱۰۰ وات) را ارائه می‌دهد. این ماژول با پشتیبانی از بلوتوث نسخه ۵.۰، ورودی جک صوتی ۳.۵ میلی‌متری (AUX)، پخش مستقیم از فلش مموری (U-Disk) از طریق درگاه Type-C و قابلیت اتصال به کامپیوتر به عنوان کارت صدای اکسترنال (USB Sound Card)، یک راه‌حل همه‌کاره برای ساخت و ارتقای سیستم‌های صوتی است.
این برد قابلیت اتصال مستقیم به بلندگوهای پسیو از طریق ترمینال‌های پیچی و همچنین اتصال به اسپیکرهای اکتیو یا هدفون از طریق جک خروجی صدا را دارد. ماژول XY-AP50L از اپلیکیشن اختصاصی موبایل Sinilink (برای اندروید و iOS) پشتیبانی کرده و امکاناتی نظیر تغییر اکولایزر (EQ)، انتخاب ورودی صدا و کنترل پخش موسیقی را به‌صورت بصری فراهم می‌کند.

ویژگی‌ها

توان خروجی ۵۰W+۵۰W: ارائه خروجی صدای استریو دو کاناله با وضوح بالا و کیفیت Hi-Fi.
روش‌های ورودی ۴ گانه: پشتیبانی از بلوتوث ۵.۰، ورودی AUX (جک ۳.۵ میلی‌متری)، فلش مموری (U-Disk با فرمت FAT32 تا ۳۲ گیگابایت) و کارت صدای کامپیوتر (USB Sound Card) از طریق پورت Type-C.
پشتیبانی از اسپیکرهای پسیو و اکتیو: مجهز به ترمینال‌های پیچی برای اتصال مستقیم بلندگوهای پسیو و خروجی جک ۳.۵ میلی‌متری برای اتصال به اسپیکرهای اکتیو یا آمپلی‌فایرهای دیگر.
کنترل کامل با اپلیکیشن Sinilink: قابلیت تنظیم صدا، تغییر مودهای پخش، تغییر حالت‌های تکرار، انتخاب منبع صوتی و تنظیم اکولایزر در سبک‌های مختلف (Normal، Rock، Pop، Classic، Jazz، Country).
ولوم انکودر چرخشی چندکاره: چرخش ۳۶۰ درجه و نرم برای تنظیم حجم صدا، فشردن کوتاه (Short Press) برای Play/Pause و فشردن طولانی (Long Press) برای روشن/خاموش کردن دستگاه.
مکانیسم‌های حفاظتی کامل: مجهز به مدار محافظت در برابر اتصال معکوس تغذیه (Reverse Polarity)، اتصال کوتاه (Short Circuit) و حفاظت حرارتی خودکار (Self-recovery Overheating).

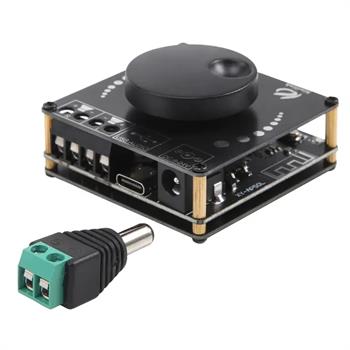

طراحی تغذیه منعطف: ورودی جک مادگی DC 5.5/2.1 (سازگار با فیش‌های ۵.۵/۲.۱ و ۵.۵/۲.۵ میلی‌متری) به همراه ترمینال آداپتور پیچی DC رایگان برای سهولت در سیم‌بندی.

کاربردها

ساخت اسپیکرهای بلوتوثی پرتابل و خانگی (DIY Bluetooth Speaker)
تقویت و ارتقای سیستم‌های صوتی خودرو
استفاده به عنوان کارت صدای باکیفیت برای رایانه و لپ‌تاپ
تبدیل باندهای قدیمی و پسیو به سیستم صوتی بی‌سیم هوشمند
تجهیز سیستم‌های صوتی خانگی، اتاق کار و پروژه‌های آموزشی/دانشجویی

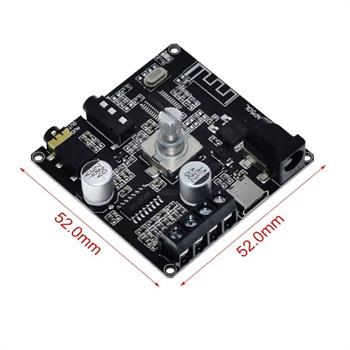

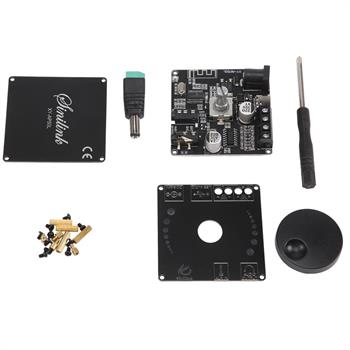

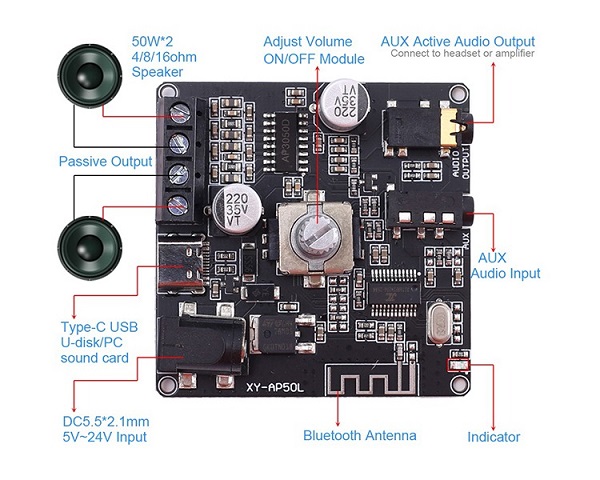

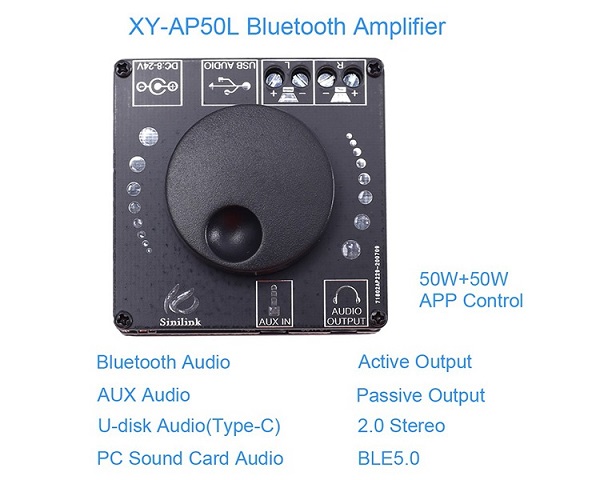

اتصالات و پایه‌های برد

پایه‌های SPKL (+ و -): ترمینال خروجی برای اتصال به بلندگوی سمت چپ (Passive Left Speaker).
پایه‌های SPKR (+ و -): ترمینال خروجی برای اتصال به بلندگوی سمت راست (Passive Right Speaker).
پورت USB AUDIO (Type-C): ورودی فلش مموری (از طریق تبدیل Type-C به USB) برای پخش فایل‌های MP3 و WAV و اتصال به کامپیوتر به عنوان کارت صدا.
جک AUX IN: ورودی صدای استریو آنالوگ با جک ۳.۵ میلی‌متری.
جک AUDIO OUTPUT: خروجی صدای استریو ۳.۵ میلی‌متری برای اتصال به اسپیکرهای اکتیو (دارای آمپلی‌فایر داخلی) یا هدفون.
جک DC (8-24V / 5-24V): ورودی منبع تغذیه DC با ابعاد استاندارد ۵.۵ میلی‌متر (مغزی مثبت).

نحوه راه‌اندازی و استفاده

۱. اتصال بلندگو و تغذیه

سیم‌های بلندگوهای چپ و راست را با رعایت پلاریته (+ و -) به ترمینال‌های پیچی خروجی وصل کنید.
منبع تغذیه DC متناسب (بین ۸ تا ۲۴ ولت و جریان بالاتر از ۲ آمپر) را به جک تغذیه متصل کنید. در بدو روشن شدن، نشانگر LED شروع به چشمک‌زدن سریع کرده و اعلان صوتی اتصال آماده پخش می‌شود.

۲. اتصال از طریق بلوتوث

بلوتوث گوشی هوشمند یا رایانه خود را روشن کنید.
در لیست دستگاه‌های بلوتوث، نام XinYi (یا XY-AP50L) را جستجو و متصل شوید. با برقراری موفق ارتباط، LED آبی به‌صورت ثابت روشن می‌ماند و با شروع پخش موسیقی، LED به‌آرامی چشمک خواهد زد.

۳. اتصال و کنترل از طریق اپلیکیشن Sinilink

اپلیکیشن Sinilink را از گوگل‌پلی یا اپ‌استور دانلود و نصب کنید.
پس از اجرای برنامه و ایجاد حساب کاربری، روی نقطه کوچک زرد رنگ کلیک کنید.
گزینه اتصال دستگاه بلوتوث (Connect Bluetooth Device) را انتخاب و جستجو نمایید.
دستگاه با نام Sinilink-APP را انتخاب کرده و وصل شوید تا به پنل کامل کنترل صدا، اکولایزر، آهنگ قبلی/بعدی و انتخاب مودها دسترسی پیدا کنید.

۴. استفاده به عنوان فلش‌خور (U-Disk) یا کارت صدای رایانه

فلش مموری: فلش با فرمت FAT32 را به درگاه Type-C متصل کرده و از طریق کلید فیزیکی یا اپلیکیشن، مود را روی U-Disk بگذارید.
کارت صدا: برد را با کابل دیتا به درگاه USB کامپیوتر متصل کنید. سیستم‌عامل به‌طور خودکار کارت صدا را با نامی مانند JieLi-BR21 speaker شناسایی کرده و خروجی صوتی سیستم به ماژول منتقل می‌شود.

نکات مهم و محدودیت‌ها

محدوده ولتاژ تغذیه: ولتاژ کاری مجاز بین ۸  تا ۲۴ ولت DC است. از اعمال ولتاژ خارج از محدوده مجاز خودداری کنید.
توان منبع تغذیه: توان خروجی منبع تغذیه باید همواره از توان خروجی آمپلی‌فایر بیشتر باشد؛ در غیر این صورت با بالا بردن صدا، صدا دچار اعوجاج، نویز یا قطع و وصل مکرر (تحریک محافظ تغذیه) می‌شود. جریان پیشنهادی منبع تغذیه حداقل ۲ آمپر است.
طول کابل بلندگو: برای جلوگیری از تداخلات سیگنال و افت توان، طول سیم‌های متصل به بلندگو را ترجیحاً کمتر از ۱ متر نگه دارید.
تداخل با وای‌فای: ماژول را تا حد امکان دورتر از مودم و روترهای Wi-Fi نصب کنید تا نویز و قطعی روی سیگنال بلوتوث ایجاد نشود.
الکتریسیته ساکن (ESD): پیش از لمس برد و قطعات، الکتریسیته ساکن بدن خود را تخلیه کنید؛ چیپ‌های بلوتوثی نسبت به تخلیه الکترواستاتیک حساس هستند.
انتخاب بلندگو: توصیه می‌شود از بلندگوهایی با توان نامی متناسب (حداقل ۳۰ تا ۴۰ وات) استفاده نمایید تا از داغ شدن و سوختن سیم‌پیچ بلندگو جلوگیری شود.
انتخاب نوع خروجی صوتی: در هر زمان تنها از یکی از خروجی‌های صدای پسیو (ترمینال‌ها) یا اکتیو (جک صوتی ۳.۵ میلی‌متری) استفاده کنید.

توان خروجی بر اساس ولتاژ و امپدانس بلندگو

ولتاژ ۱۲ ولت: با بلندگوی ۸ اهم توان ۱۵W+۱۵W | با بلندگوی ۴ اهم توان ۲۰W+۲۰W
ولتاژ ۱۵ ولت: با بلندگوی ۸ اهم توان ۱۸W+۱۸W | با بلندگوی ۴ اهم توان بیش از ۳۰W+۳۰W
ولتاژ ۱۹ ولت: با بلندگوی ۸ اهم توان ۳۲W+۳۲W | با بلندگوی ۴ اهم توان بیش از ۴۵W+۴۵W
ولتاژ ۲۴ ولت: با بلندگوی ۸ اهم توان ۴۰W+۴۰W | با بلندگوی ۴ اهم توان بیش از ۵۰W+۵۰W
