معرفی محصول

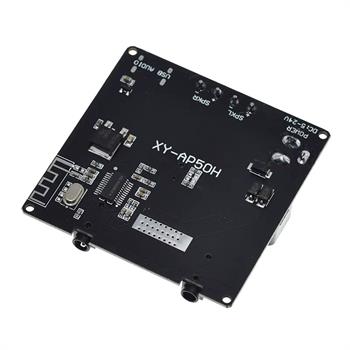

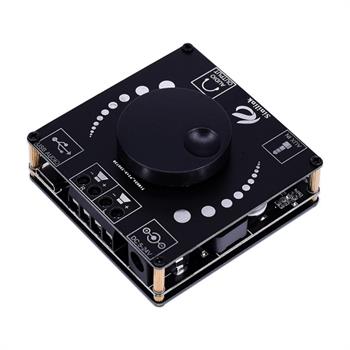

ماژول تقویتکننده صوتی بلوتوثی XY-AP50H، یک راهحل قدرتمند و همهکاره برای پروژههای صوتی DIY و سیستمهای صوتی خانگی است. این ماژول با بهرهگیری از تراشه TPA3116D2، قادر به ارائه خروجی استریوی Hi-Fi با توان 2x50 وات است که به شما امکان اتصال مستقیم به بلندگوهای پسیو (Passive) را میدهد. XY-AP50H با پشتیبانی از چهار ورودی مجزا شامل بلوتوث 5.0، ورودی AUX 3.5 میلیمتری، USB Sound Card و پخش فایل از U-Disk، انعطافپذیری بینظیری را برای اتصال منابع صوتی مختلف فراهم میکند. طراحی فشرده و کنترل تکدکمهای آن، استفاده و راهاندازی را برای طیف وسیعی از کاربران، از علاقهمندان به الکترونیک گرفته تا نصابان سیستمهای صوتی، آسان میسازد.
قابلیت اتصال به اپلیکیشن Sinilink نیز امکان کنترل پیشرفتهتر و مانیتورینگ وضعیت ماژول را فراهم میسازد. XY-AP50H انتخابی ایدهآل برای ساخت اسپیکرهای بلوتوثی سفارشی، ارتقاء سیستمهای صوتی موجود، یا پیادهسازی پروژههای صوتی خلاقانه در محیطهای مختلف مانند کارگاهها، خودرو، یا فضاهای تجاری کوچک است.
ویژگیها
چهار حالت ورودی صدا: بلوتوث 5.0، AUX 3.5mm، USB Sound Card، و پخش مستقیم از U-Disk.
خروجی استریو Hi-Fi Class D: بهرهگیری از تراشه TPA3116D2 با توان خروجی 2x50 وات.
پشتیبانی از بلندگوهای 4 تا 8 اهم: قابلیت اتصال به انواع بلندگوهای پسیو رایج.
محدوده ولتاژ ورودی گسترده: پشتیبانی از DC 5V تا 27V (توصیه شده 12V-24V).
کنترل تکدکمهای: شامل تنظیم ولوم، پخش/توقف و روشن/خاموش کردن ماژول.
اتصال خودکار بلوتوث: قابلیت اتصال مجدد خودکار به دستگاههای جفت شده.
خروجی صدای فعال/پسیو: امکان خروجی مستقیم صدا یا ارسال سیگنال به آمپلیفایر دیگر.
پشتیبانی از اپلیکیشن Sinilink: کنترل پیشرفتهتر، انتخاب اکولایزر و مانیتورینگ وضعیت.
حفاظتهای داخلی: شامل محافظت در برابر اتصال معکوس، دمای بیش از حد، اتصال کوتاه، ولتاژ بیش از حد و ولتاژ کمتر از حد.
کیفیت صدای Hi-Fi: ارائه صدایی شفاف و با وفاداری بالا.
کاربردها
ساخت اسپیکرهای بلوتوثی DIY.
ارتقاء سیستم صوتی خودرو.
راهاندازی سیستم صوتی کارگاه، گاراژ یا فضاهای تجاری کوچک.
پروژههای صوتی خانگی و اسپیکرهای رومیزی/قفسهای.
تجهیزات صوتی قابل حمل.
سیستمهای صوتی داخلی ساختمان (Ceiling speakers).
نحوه راهاندازی و استفاده

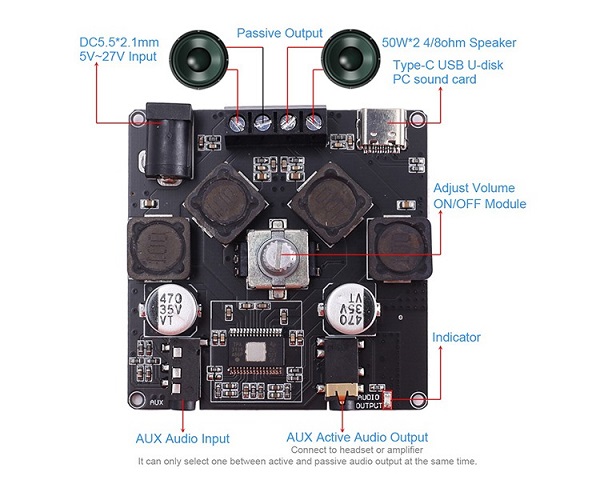

اتصال بلندگوها: بلندگوهای پسیو (4 تا 8 اهم) را به ترمینالهای خروجی مربوطه (L+/L- برای کانال چپ، R+/R- برای کانال راست) متصل کنید. اطمینان حاصل کنید که قطبیت مثبت و منفی به درستی رعایت شود.
اتصال منبع تغذیه: ماژول را از طریق جک DC (Barrel Jack) به منبع تغذیه DC با ولتاژ بین 5 تا 27 ولت متصل کنید. توصیه میشود از آداپتور 19V/2A یا بالاتر (مانند 18V/19V/24V با جریان بیش از 3A) برای دستیابی به حداکثر توان خروجی استفاده کنید.
نکته مهم: ماژول از طریق USB تغذیه نمیشود.
اتصال منابع صوتی:
بلوتوث: پس از روشن شدن ماژول، LED وضعیت شروع به چشمک زدن میکند و ماژول آماده جفت شدن است. در تلفن همراه خود، بلوتوث را روشن کرده و دستگاهی با نام ‘XinYi’ را جستجو و انتخاب کنید. پس از اتصال موفق، LED ثابت روشن میشود.
AUX: با اتصال کابل 3.5 میلیمتری به پورت AUX، ماژول به طور خودکار به این ورودی سوئیچ میکند (اولویت ورودی AUX بالاتر از بلوتوث است).
U-Disk: فایلهای صوتی (با فرمت FAT32 و حداکثر حافظه 32GB) را روی فلش مموری ریخته و به پورت USB متصل کنید (پورت روی برد Type C است برای اتصال فلش مموری به OTG نیاز خواهید داشت). ماژول به طور خودکار شروع به پخش میکند همچنین می توانید از طریق اپلیکیشن بین مود های مختلف پخش سوییچ کنید.
USB Sound Card: با اتصال ماژول به کامپیوتر از طریق کابل USB، میتوانید از آن به عنوان یک کارت صدای خارجی Plug-and-play استفاده کنید.
کنترل ماژول:
تنظیم ولوم: دستگیره چرخشی (Rotary Encoder) را بچرخانید تا ولوم صدا را کم یا زیاد کنید.
پخش/توقف: یک بار فشردن کوتاه دستگیره، پخش موسیقی را شروع یا متوقف میکند.
روشن/خاموش: فشردن طولانی دستگیره، ماژول را خاموش یا روشن میکند.
استفاده از اپلیکیشن Sinilink (اختیاری):
اپلیکیشن Sinilink را دانلود و نصب کنید.
در تلفن همراه خود، بلوتوث را روشن کرده و به دستگاه ‘Sinilink-APP’ متصل شوید.
از طریق اپلیکیشن میتوانید ولوم را تنظیم کنید، ترک قبلی/بعدی را انتخاب نمایید، پخش را کنترل کنید و اکولایزر (EQ) را تغییر دهید.
نکات مهم:
برای جلوگیری از تداخل سیگنال، ماژول و آنتن بلوتوث را تا حد امکان از روترهای Wi-Fi دور نگه دارید.
از سیمهای ورودی و خروجی بیش از حد بلند استفاده نکنید.
اگر از U-Disk استفاده میکنید، مطمئن شوید فرمت آن FAT32 و حداکثر حجم آن 32GB باشد.
برای دستیابی به بهترین عملکرد صوتی، استفاده از منبع تغذیه با ولتاژ و جریان مناسب (توصیه شده 18V/19V/24V با جریان بیش از 3A) حیاتی است. ولتاژ یا جریان ناکافی میتواند منجر به اعوجاج صدا، قطع شدن صدا در ولوم بالا، یا عدم عملکرد صحیح شود.
Application download link for Sinilink products
http://www.sinilink.com/jumpShop.html
