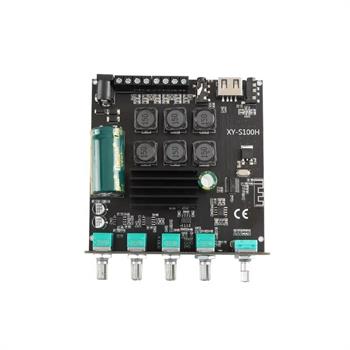

2X50W+100W ماژول آمپلی فایر بلوتوثی XY-S100H

⁠معرفی محصول

ماژول آمپلی‌فایر صوتی XY-S100H  یک برد تقویت‌کننده کلاس D حرفه‌ای مبتنی بر دو تراشه پرقدرت TPA3116D2 است که خروجی صوتی باکیفیت و تفکیک‌شده را در ساختار ۲.۱ کاناله ارائه می‌دهد. این ماژول توانایی تحویل توان ۵۰ وات برای هر یک از کانال‌های استریو (چپ و راست) و ۱۰۰ وات مجزا برای کانال ساب‌ووفر را دارد. وجود فیلتر خروجی حرفه‌ای LC، هیت‌سینک خنک‌کننده اختصاصی و شیلد آلومینیومی باعث شده تا این ماژول صدایی بسیار شفاف (Hi-Fi)، نویز بسیار پایین و راندمان بالای ۹۰ درصد را در پخش فرکانس‌های بم، میانی و زیر تضمین کند.
این برد با پشتیبانی هم‌زمان از بلوتوث نسخه ۵.۰، ورودی آنالوگ AUX (جک ۳.۵ میلی‌متری)، پورت فلش مموری USB و کارت صدای USB (USB Sound Card)، سازگاری کاملی با انواع منابع صوتی دارد. از ویژگی‌های برجسته این مدل می‌توان به ولوم‌ انکودر چرخشی ۳۶۰ درجه نامحدود برای تنظیم دقیق ولوم کلی، تریبل (Treble)، باس (Bass) و همچنین حجم صدا و محدوده فرکانسی ساب‌ووفر (Freq 20Hz~200Hz) اشاره کرد. علاوه بر این، امکان کنترل و مدیریت کامل دستگاه از طریق نرم‌افزار موبایل Sinilink APP فراهم است.

ویژگی‌ها

چیپست اصلی: مجهز به دو آی‌سی قدرتمند Class-D مدل TPA3116D2 با بازدهی بالا و کیفیت صدای Hi-Fi
توان خروجی واقعی: خروجی ۲.۱ کاناله با توان ۵۰W + ۵۰W برای کانال‌های چپ/راست و ۱۰۰W برای ساب‌ووفر سنگین
درگاه‌های ورودی متنوع: پشتیبانی از بلوتوث 5.0، ورودی AUX (جک ۳.۵ میلی‌متری)، فلش USB و USB Sound Card
خروجی‌های صدا: خروجی ترمینالی برای بلندگوهای چپ، راست و ساب‌ووفر + خروجی جک ۳.۵ میلی‌متری استریو (Active/Passive)

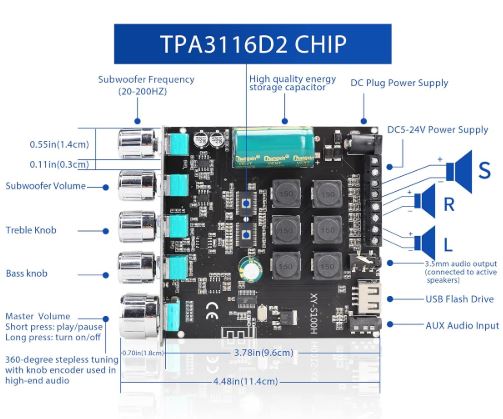

ولوم‌های تنظیمی انکودر: دارای ۵ پیچ تنظیم مجزا شامل ولوم اصلی (با کلید فشاری و ۳۶۰ درجه)، باس، تریبل، ولوم ساب‌ووفر و فرکانس برش ساب‌ووفر
فیلتر حرفه‌ای LC: مجهز به مدار فیلتر خروجی LC اختصاصی برای کاهش نویز و افزایش وضوح صدا
سیستم‌های حفاظتی جامع: محافظت در برابر ولتاژ بالا (Overvoltage)، افت ولتاژ (Undervoltage)، اضافه جریان (Overcurrent)، اتصال کوتاه، دمای بالا (Overheating)، الکتریسیته ساکن و تشخیص ولتاژ DC
کنترل هوشمند از طریق اپلیکیشن Sinilink: قابلیت تنظیم نام بلوتوث، تعریف رمز عبور، روشن/خاموش کردن صدای بیپ راهنما، انتخاب اکولایزر (EQ) و جابجایی مدهای ورودی

کاربردها

ساخت و ارتقای اسپیکرهای پرقدرت خانگی و پرتابل (DIY Bluetooth Speakers)
راه‌اندازی و تقویت سیستم‌های صوتی سینمای خانگی و تلویزیون
سیستم‌های صوتی خودرو و کارگاه‌ها با تغذیه DC
پروژه‌های صوتی سیستم‌های سرگرمی، KTV و مهمانی‌های فضای باز
راه‌اندازی ساب‌ووفر و بلندگوهای پسیو رومیزی در کنار کامپیوتر یا لپ‌تاپ

نحوه راه‌اندازی و استفاده

۱. اتصالات سخت‌افزاری و تغذیه

منبع تغذیه: ماژول را به یک منبع تغذیه ولتاژ مستقیم بین DC 5V الی 24V (حداکثر 26V) با جریان بیش از 10 آمپر متصل کنید. (توصیه: استفاده از ولتاژ بالای ۱۵ ولت و جریان کافی برای دستیابی به حداکثر توان و شفافیت صدا ضروری است. ولتاژ ورودی بالاتر از ۲۵-۲۶ ولت به بورد آسیب می‌زند).
اتصال بلندگوها:
کانال‌های چپ و راست: اتصال به اسپیکرهای فول‌رنج با توان ۱۰ الی ۱۰۰ وات و امپدانس ۴ الی ۸ اهم (توصیه: ۴ اهم).
ساب‌ووفر: اتصال به ووفر با توان ۲۰ الی ۲۰۰ وات و امپدانس ۴ الی ۸ اهم (محدوده فرکانسی بهینه ۲۰ الی ۲۰۰ هرتز).
نکته: در صورت موازی بستن بلندگوها، امپدانس کل نباید از ۴ اهم کمتر شود تا پروتکشن ماژول فعال نگردد.

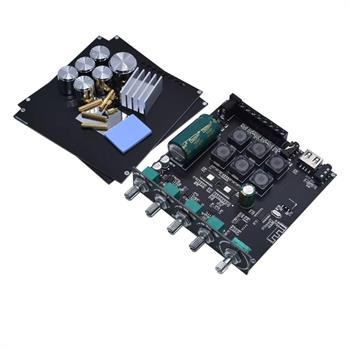

مونتاژ بدنه: پیش از راه‌اندازی، هیت‌سینک خنک‌کننده و پنل‌های آلومینیومی بالا و پایین را به کمک پیچ‌ها و پایه‌های برنجی همراه ماژول محکم کنید.

۲. مدهای کاری و پخش ورودی‌ها

مد بلوتوث (Bluetooth Mode): پس از روشن شدن دستگاه، بلوتوث گوشی خود را روشن کرده و به دستگاه با نام پیش‌فرض XinYi متصل شوید. برد آنتن روی بورد تا ۱۵ متر در فضای بدون مانع است.
مد جک صوتی (AUX Mode): با اتصال کابل ۳.۵ میلی‌متری به درگاه ورودی AUX، سیگنال آنالوگ پخش می‌شود.
مد فلش و کارت صدا (USB Mode): فلش مموری حاوی فایل‌های صوتی را مستقیماً به پورت USB متصل کنید یا از طریق کابل دیتا به کامپیوتر متصل نمایید.

۳. تنظیمات صوتی و عملکرد کلید ولوم اصلی

ولوم اصلی (Master Volume): با چرخاندن انکودر، حجم کلی صدا کم و زیاد می‌شود. با فشردن کلید ولوم اصلی، وضعیت پخش/توقف (Play/Pause) تغییر کرده و با فشردن و نگه داشتن طولانی، دستگاه روشن/خاموش می‌شود.
پیچ FREQ: برای تنظیم فرکانس کاری ساب‌ووفر و برش فرکانس‌های زیر.
پیچ‌های TREBLE و BASS: برای شخصی‌سازی شفافیت صداهای زیر و عمق صداهای بم کانال‌های استریو.

۴. اتصال و تنظیمات پیشرفته با اپلیکیشن Sinilink

نرم‌افزار SiniLink را بر روی گوشی هوشمند خود نصب کنید.
وارد نرم‌افزار شوید (امکان ورود به عنوان مهمان/Tourist وجود دارد).
روی گزینه + کلیک کرده و با انتخاب Bluetooth Device، ماژول XinYi را اضافه نمایید.
از طریق نرم‌افزار می‌توانید نام بلوتوث را تغییر دهید، رمز عبور ۴ رقمی بگذارید، صدای پیام‌های صوتی/بیپ را فعال یا غیرفعال کنید، حالت‌های ورودی را سوئیچ کرده و تنظیمات اکولایزر (مانند Pop، Rock، Classic، Jazz) را تغییر دهید.

Application download link for Sinilink products
http://www.sinilink.com/jumpShop.html
