2X220W+350W ماژول آمپلی فایر بلوتوثی XY-S350H

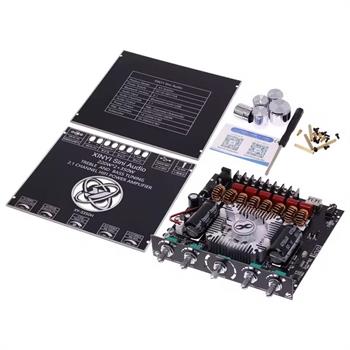

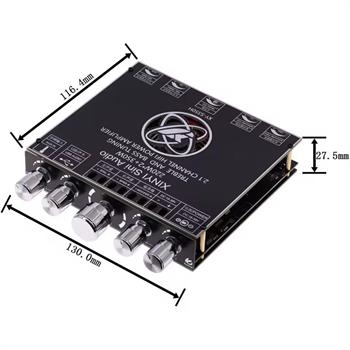

⁠معرفی محصول

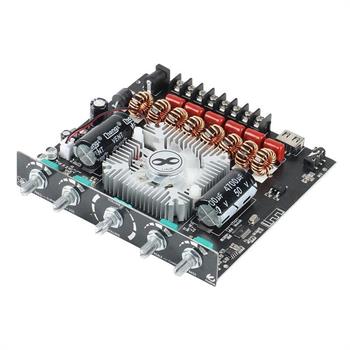

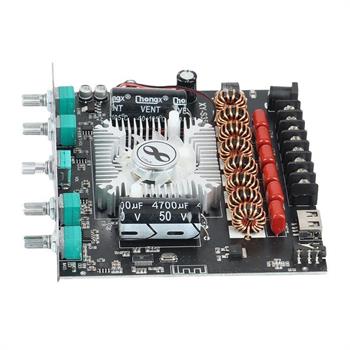

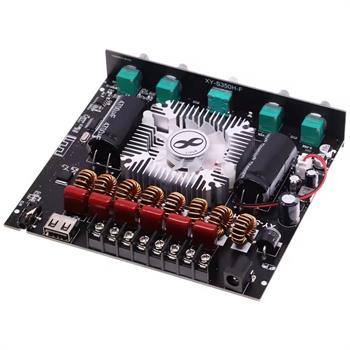

برد تقویت‌کننده صوتی XY-S350H یک ماژول آمپلی‌فایر ۲.۱ کاناله قدرتمند و رده‌بالا با توان خروجی ۲۲۰ وات برای هر یک از کانال‌های چپ و راست و ۳۵۰ وات برای ساب‌ووفر است. این ماژول بر پایه دو چیپ تقویت‌کننده اصلی و اورجینال TPA3251D2 کلاس D طراحی شده که علاوه بر راندمان بالا، نویز و اعوجاج بسیار پایینی را در تمام پهنای باند صوتی ارائه می‌دهد و کیفیت صدای خروجی آن در سطح HiFi واقعی (Pure HiFi Sound) قرار دارد.
این برد علاوه بر ولوم اصلی مجهز به انکودر چرخشی ۳۶۰ درجه، دارای پتانسیومترهای مجزا جهت تنظیم دقیق فرکانس و حجم صدای ساب‌ووفر و همچنین ولوم تریبل و بیس کانال‌های استریو است. پشتیبانی از فناوری بلوتوث نسل ۵.۱، ورودی‌های متنوع صوتی، مجهز بودن به هیت‌سینک و فن خنک‌کننده فعال، و قابلیت کنترل و شخصی‌سازی کامل از طریق اپلیکیشن موبایل Sinilink، این ماژول را به یکی از کامل‌ترین گزینه‌ها برای ساخت سیستم‌های صوتی خانگی و خودرویی تبدیل کرده است.
توجه: ولتاژ تغذیه مجاز این ماژول بین DC 18V تا 38V است. استفاده از ولتاژهای خارج از این بازه  ممکن است باعث بروز آسیب جدی به برد ‌شود.

ویژگی‌ها

مجهز به دو تراشه اصلی TPA3251D2
خروجی ۲.۱ کاناله: ۲ کانال استریو چپ و راست + ۱ کانال اختصاصی ساب‌ووفر
محدوده ولتاژ کاری: DC 18V - 38V
حداکثر توان خروجی کانال‌های چپ و راست: 220W روی بار ۳ اهم (تغذیه 36VDC)
حداکثر توان خروجی ساب‌ووفر: 355W روی بار ۲ اهم (تغذیه 36VDC)
نسخه بلوتوث: Bluetooth 5.1
ورودی‌های صوتی متنوع: بلوتوث، جک ۳.۵ میلی‌متری (AUX)، کارت صدا USB (اتصال به کامپیوتر) و درگاه فلش مموری USB (فرمت FAT32 و حداکثر ۳۲ گیگابایت)
تنظیمات کامل صدا: پتانسیومترهای کنترل فرکانس و حجم ساب‌ووفر، تریبل و بیس کانال‌های چپ/راست و ولوم اصلی
ولوم اصلی مجهز به انکودر چرخشی ۳۶۰ درجه بدون پله با قابلیت کلید فشاری (روشن/خاموش و پخش/توقف)
مجهز به سیستم خنک‌کننده فعال: هیت‌سینک آلومینیومی بزرگ به همراه فن خنک‌کننده
پشتیبانی از نرم‌افزار موبایل Sinilink (جهت تغییر نام بلوتوث، تعریف رمز عبور، کنترل اکولایزر و مدیریت دستگاه)
مدارهای حفاظتی کامل: محافظت در برابر اضافه ولتاژ، کاهش ولتاژ، اعوجاج شدید (Clipping)، اتصال کوتاه و افزایش دما (Overheating)

کاربردها

ساخت و ارتقای سیستم‌های صوتی HiFi خانگی با وضوح بالا
طراحی و ساخت ساب‌ووفر و اسپیکرهای پرقدرت پرتابل
استفاده در سیستم‌های صوتی خودرو (با استفاده از مبدل‌های افزایش ولتاژ پایدار به محدوده ۱۸ الی ۳۶ ولت)
آمپلی‌فایر اختصاصی برای کافی‌شاپ‌ها، کارگاه‌ها و محیط‌های اداری متوسط
کارت صدای USB خارجی با کیفیت بالا برای کامپیوتر و لپ‌تاپ
راه‌اندازی باندهای غیرفعال (پسیو) رده‌بالا و ساب‌ووفرهای پرقدرت

نحوه راه‌اندازی و استفاده

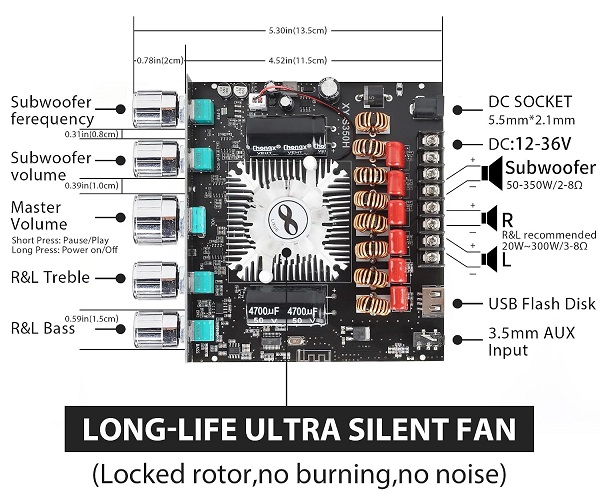

۱. راهنمای اتصالات و سیم‌بندی

ترتیب و نحوه اتصال بخش‌های مختلف بر روی برد مطابق توضیحات زیر انجام می‌شود:
اتصال بلندگوهای استریو: کانال چپ به ترمینال SPKL و کانال راست به ترمینال SPKR متصل می‌شود (امپدانس ۳ تا ۸ اهم).
اتصال ساب‌ووفر: ساب‌ووفر پسیو به ترمینال خروجی SUBWOOFER متصل می‌شود (امپدانس ۲ تا ۴ اهم).
منبع تغذیه (Power Supply): ولتاژ DC بین ۱۸ تا ۳۸ ولت را می‌توانید از طریق ترمینال پیچی منبع تغذیه یا جک مادگی DC متصل کنید. مثبت به ترمینال مثبت (+) و منفی به ترمینال منفی (-) متصل شود.
ورودی‌های صوتی:
کابل AUX: به جک ۳.۵ میلی‌متری روی پنل پشتی متصل می‌شود.
فلش مموری / کارت صدا: از درگاه USB برای اتصال فلش مموری (فرمت شده با سیستم فایل FAT32 و ظرفیت حداکثر ۳۲ گیگابایت) یا اتصال کابل دیتا به کامپیوتر استفاده کنید.

۲. عملکرد کلید ولوم اصلی

کلید ولوم اصلی علاوه بر چرخش جهت تنظیم میزان صدا، یک کلید فشاری چندکاره است:
فشار کوتاه: پخش موسیقی یا توقف آن (Play / Pause)
فشار طولانی: روشن یا خاموش کردن برد آمپلی‌فایر

۳. پتانسیومترهای تنظیم صدا

روی پنل جلویی دستگاه، ۵ ولوم چرخشی به شرح زیر قرار دارند:
Master Volume: ولوم اصلی دستگاه (روشن/خاموش و حجم کلی صدا).
Subwoofer Frequency: تنظیم فرکانس کات ساب‌ووفر (تعیین محدوده بیس عمیق تا بیس متوسط).
Subwoofer Volume: تنظیم اختصاصی حجم صدای ساب‌ووفر.
Left / Right Channel Treble: تنظیم صدای زیر (فرکانس‌های بالا) کانال‌های چپ و راست.
Left / Right Channel Bass: تنظیم صدای بم (فرکانس‌های پایین) کانال‌های چپ و راست.

۴. کار با بلوتوث دستگاه

پس از روشن شدن دستگاه، نشانگر LED آبی‌رنگ به سرعت چشمک می‌زند که نشان‌دهنده آماده بودن برای جفت‌سازی (Pairing) است.
در بلوتوث گوشی خود جستجو کرده و به دستگاهی با نام پیش‌فرض XinYi متصل شوید.
پس از اتصال موفقیت‌آمیز، LED آبی‌رنگ به‌صورت ثابت روشن می‌ماند. با پخش موسیقی، این نشانگر به‌آرامی چشمک خواهد زد.

۵. راهنمای استفاده از اپلیکیشن موبایل Sinilink

برد XY-S350H قابلیت اتصال به اپلیکیشن موبایل Sinilink (نسخه اندروید و iOS) را داراست. مراحل اتصال و تنظیمات به شرح زیر است:

مراحل اتصال بلوتوثی در داخل اپلیکیشن:
بلوتوث و دسترسی‌های موقعیت مکانی (GPS) گوشی خود را روشن کنید.
برنامه Sinilink را باز کرده و روی دکمه دایره زرد رنگ ضربه بزنید.
گزینه اتصال به دستگاه بیسیم (Connect Wireless Device) را انتخاب کنید.
دستگاه یافت شده با عنوان Sinilink-APP را انتخاب کنید تا اتصال برقرار شود.

تغییر نام بلوتوث (Bluetooth Name):
در بخش تنظیمات اپلیکیشن، نام دلخواه خود را (حداکثر ۱۰ کاراکتر) در کادر مربوطه وارد کرده و روی گزینه Set ضربه بزنید.
به تنظیمات بلوتوث گوشی خود بروید، دستگاه قبلی جفت‌شده را پیدا کرده و روی گزینه Unpair (لغو جفت‌سازی) یا فراموشی دستگاه کلیک کنید.
برق آمپلی‌فایر را یک‌بار قطع و وصل کنید؛ اکنون نام جدید در جستجوی بلوتوث گوشی شما ظاهر خواهد شد.

تنظیم رمز عبور بلوتوث (Password Setting):
در اپلیکیشن دکمه تنظیم رمز عبور را فعال کنید. رمز عبور پیش‌فرض 1234 است.
برای تغییر آن، یک رمز عبور جدید ۴ رقمی (فقط عدد) وارد کرده و دکمه تایید (Set) را بزنید.
پس از ذخیره، برای اتصال‌های جدید نیاز به وارد کردن این رمز عبور خواهد بود.

توان خروجی بر اساس ولتاژ و مقاومت بلندگو (تغذیه ۳۶ ولت DC)

کانال‌های چپ و راست (L/R):
با بلندگوی ۸ اهم: توان خروجی ۱۰۰ وات برای هر کانال
با بلندگوی ۴ اهم: توان خروجی ۱۷۵ وات برای هر کانال
با بلندگوی ۳ اهم: توان خروجی ۲۲۰ وات برای هر کانال

کانال ساب‌ووفر (Subwoofer):
با ووفر ۴ اهم: توان خروجی ۱۹۵ وات
با ووفر ۳ اهم: توان خروجی ۲۵۰ وات
با ووفر ۲ اهم: توان خروجی ۳۵۵ وات
