معرفی محصول

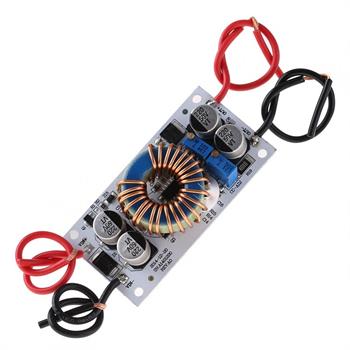

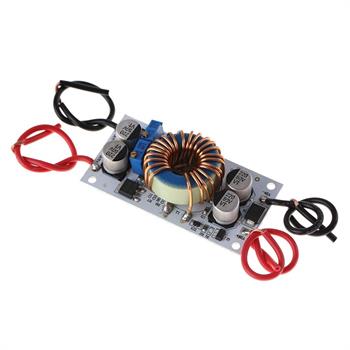

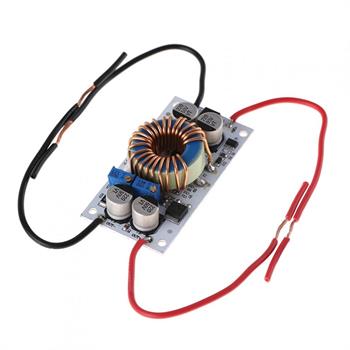

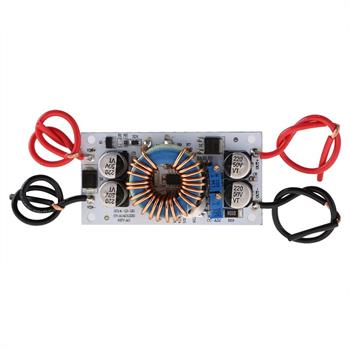

ماژول درایور LED بوست 250 وات یک مبدل DC به DC غیر ایزوله از نوع افزاینده (Boost) است که برای راهاندازی LEDهای پرقدرت، شارژ باتری و ساخت منبع تغذیه قابل تنظیم طراحی شده است. این ماژول ولتاژ ورودی را به خروجی قابل تنظیم DC 10 تا 50 ولت تبدیل میکند و جریان خروجی آن تا حداکثر 6 آمپر قابل تنظیم است. خروجی پیشفرض کارخانه روی 19 ولت تنظیم شده است.

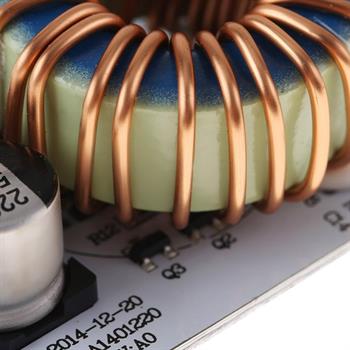

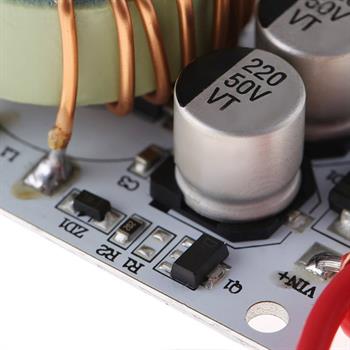

برد بر پایه بستر آلومینیومی ساخته شده که خود نقش خنککننده را ایفا میکند و به همراه سلف هسته Sendust و سیمپیچ مسی دو لایه، امکان کار پیوسته در توانهای بالا را فراهم میسازد. استفاده از آیسی مخصوص (Benchmark IC) و مقاومت اندازهگیری جریان با دقت بالا، جریان ثابت پایداری را ایجاد میکند؛ بهگونهای که در بازه دمایی 20 تا 70 درجه سانتیگراد و جریان 1 آمپر، دریفت دمایی کمتر از 1 درصد است. رگولاسیون ولتاژ و جریان از طریق دو پتانسیومتر چند دور (3296) با دقت بالا انجام میشود که تنظیم پایدار و دقیق را تضمین میکند.
ویژگیها
مبدل غیر ایزوله بوست (Boost) با بازدهی بالا تا 96 درصد
ولتاژ خروجی DC 10 تا 50 ولت، قابل تنظیم پیوسته (پیشفرض 19 ولت)
جریان خروجی حداکثر 6 آمپر با قابلیت تنظیم جریان ثابت
محدوده جریان ثابت قابل تنظیم: 0.2 تا 6 آمپر
توان خروجی تا حدود 250 وات (وابسته به ولتاژ و جریان ورودی)
بستر آلومینیومی با هدایت حرارتی عالی به عنوان خنککننده یکپارچه
آیسی اختصاصی و مقاومت اندازه گیری جریان با دقت بالا برای پایداری جریان ثابت
دریفت دمایی کمتر از 1% در جریان 1 آمپر (بازه 20 تا 70 درجه سانتیگراد)
استفاده از سلف هسته Sendust و سیمکشی مسی دو لایه برای کاهش تلفات و حرارت
دیود شاتکی و ماسفت با هیتسینک مستقل برای خنککاری بهتر
دو پتانسیومتر چند دور 3296 برای تنظیم دقیق ولتاژ و جریان
فرکانس کاری 150 کیلوهرتز
حفاظت در برابر اتصال معکوس ورودی (زیر 5 آمپر)
جریان مصرفی ساکن پایین حدود 10 میلیآمپر
چهار سوراخ نصب با قطر 3 میلیمتر برای فیکس شدن روی سطح فلزی
کاربردها
درایور LEDهای پرقدرت (چراغهای LED، پروژکتور و پنلهای روشنایی)
ساخت منبع تغذیه آزمایشگاهی قابل تنظیم (DIY)
تغذیه تجهیزات الکترونیکی با ولتاژهای مختلف (12 تا 50 ولت)
منبع تغذیه خودرو برای لپتاپ، PDA و محصولات دیجیتال
ساخت پاوربانک پرقدرت با باتری لیتیومی 12 ولت
رگولاتور ولتاژ پنل خورشیدی برای شارژ باتری
شارژ باتریهای سربی، لیتیومی و انواع باتری
نحوه راهاندازی و استفاده

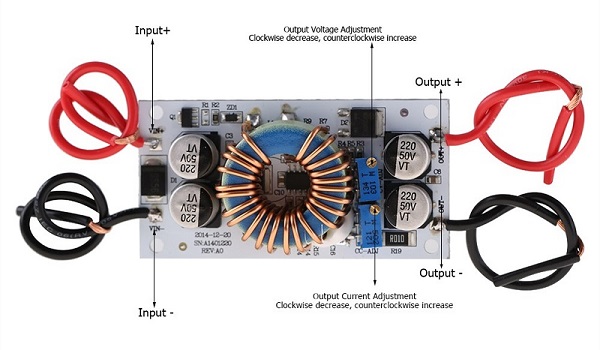

سیمکشی و پایهها
VIN+ : ورودی مثبت
VIN- : ورودی منفی
OUT+ : خروجی مثبت
OUT- : خروجی منفی
اتصال به صورت سیمکشی (ترمینال پیچی/لحیم) انجام میشود. جهت قطبیت ورودی و خروجی را دقیق رعایت کنید؛ اتصال معکوس ممکن است به ماژول آسیب بزند.
تنظیم ولتاژ خروجی (RV1)
پتانسیومتر RV1 را مطابق نیاز باتری یا LED خود بچرخانید تا ولتاژ خروجی به مقدار موردنظر برسد.
چرخش ساعتگرد: کاهش ولتاژ
چرخش پادساعتگرد: افزایش ولتاژ
مثال: برای 10 عدد LED سری، ولتاژ را روی 37 ولت تنظیم کنید.
تنظیم جریان خروجی (RV2)
پتانسیومتر RV2 را حدود 30 دور ساعتگرد بچرخانید تا جریان خروجی به حداقل برسد.
سپس بار (LED یا باتری) را به خروجی متصل کنید.
پتانسیومتر RV2 را بهآرامی بچرخانید تا جریان موردنیاز به دست آید.
برای شارژ باتری، ابتدا باتری را کاملاً تخلیه کنید، سپس آن را به خروجی متصل کرده و RV2 را روی جریان موردنظر تنظیم کنید؛ در غیر این صورت مقدار جریان شارژ دقیق نخواهد بود.
هشدار مهم: هرگز از روش اتصال کوتاه برای تنظیم جریان استفاده نکنید. ساختار مدار بوست برای تنظیم جریان از طریق اتصال کوتاه طراحی نشده و این کار به ماژول آسیب میزند.
محدودیتها و نکات فنی مهم
اختلاف ولتاژ: ولتاژ ورودی باید حداقل 2 ولت کمتر از ولتاژ خروجی باشد (مدار بوست است و ورودی نمیتواند از خروجی بیشتر باشد).
محدوده ورودی: ولتاژ ورودی نباید کمتر از 8.5 ولت یا بیشتر از 48 ولت باشد.
جریان و توان: حداکثر جریان ورودی 6 آمپر و حداکثر توان 250 وات است.
خنککاری: وقتی جریان ورودی از 2 آمپر بیشتر شد، خنککاری را تقویت کنید (بستر آلومینیومی را به سطح فلزی صاف بچسبانید). در خروجی بالای 4 آمپر نیز تقویت خنککاری ضروری است.
تنظیم بیبار: قبل از اتصال بار، ولتاژ و جریان را در حالت بیبار تنظیم کنید. در حالت جریان ثابت، ولتاژ بیبار باید 3 تا 5 ولت بالاتر از ولتاژ کاری تنظیم شود.
منبع تغذیه ثانویه: هنگام استفاده از منبع تغذیه سوییچینگ یا منبع ثانویه، توان منبع باید حداقل دو برابر توان ماژول باشد.
کار طولانیمدت: در بار کامل، تهویه و دفع حرارت مناسب را برای افزایش عمر ماژول رعایت کنید.
توان خروجی واقعی به ولتاژ ورودی وابسته است؛ برای مثال با ورودی ۱۲ ولت و جریان ۶ آمپر حدود ۷۲ وات، با ورودی ۲۴ ولت حدود ۱۴۴ وات و برای نزدیک شدن به توان ۲۴۰ تا ۲۵۰ وات به ولتاژ ورودی بالا (حدود ۴۸ ولت) نیاز است.
خروجی جریان واقعی با افزایش اختلاف ولتاژ ورودی و خروجی کاهش مییابد.
