معرفی محصول

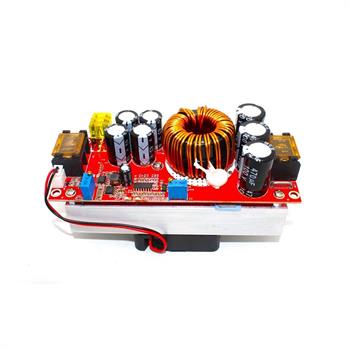

ماژول 1500W 30A DC-DC Step-up Boost Converter یک افزاینده ولتاژ DC به DC غیرایزوله از نوع BOOST است که برای افزایش ولتاژ ورودی 10 تا 60 ولت DC به ولتاژ خروجی 12 تا 90 ولت DC طراحی شده است. این ماژول با قابلیت تنظیم پیوسته ولتاژ خروجی و همچنین کنترل جریان ثابت، گزینهای مناسب برای کاربردهای توان بالا، تغذیه بارهای DC، راهاندازی LEDهای پرقدرت، موتور و همچنین پروژههای شارژ باتری به شمار میرود.
این برد دارای ویژگیهایی مانند حفاظت در برابر اتصال معکوس ورودی، حفاظت اضافهجریان ورودی، حفاظت اتصال کوتاه دوگانه و حفاظت افت ولتاژ باتری (Low Battery Protection) است. همچنین استفاده از هیتسینک ضخیم و فن هوشمند کنترلشونده با دما باعث شده این ماژول برای استفاده در جریانهای بالا و شرایط کاری سنگین مناسب باشد. بازدهی این ماژول در شرایط مختلف بین 92 تا 97 درصد است. در صورت عبور جریان ورودی از حدود 35A، مدار وارد حالت حفاظت شده و عمل افزایش ولتاژ متوقف میشود.
ویژگی ها
ماژول افزاینده ولتاژ DC به DC از نوع Non-Isolated BOOST
محدوده ولتاژ ورودی: DC 10V تا 60V
محدوده ولتاژ خروجی: DC 12V تا 90V به صورت قابل تنظیم پیوسته
در ورودی 10 تا 30 ولت، حداکثر جریان ورودی 30A
در ورودی 31 تا 60 ولت، حداکثر جریان ورودی 25A
پشتیبانی از خروجی ثابت 12 تا 90 ولت برای سفارشهای عمده
حداکثر جریان خروجی: 20 آمپر
محدوده جریان ثابت: 0.8 تا 20 آمپر با تلرانس تقریبی ±0.3A
دارای حفاظت اتصال معکوس ورودی با 150A Power MOS
دارای حفاظت افت ولتاژ باتری با محدوده تنظیم 8 تا 50 ولت
دارای حفاظت اضافهجریان ورودی
دارای حفاظت اتصال کوتاه دوگانه و فیوز 30 آمپر ورودی
فرکانس کاری: 150KHz
بازده تبدیل: 92% تا 97%
جریان کاری ساکن: حدود 15mA، که با افزایش ولتاژ خروجی ممکن است بیشتر شود.
مناسب برای کاربردهای توان بالا
مجهز به هیتسینک ضخیم و فن هوشمند دما-کنترل
نصب از طریق 4 ستون مسی 3 میلیمتری
اتصال سیمها از طریق ترمینال بلاک
نیاز به استفاده از سیم مسی خالص با توان عبور جریان بالا
دمای کاری: 40- تا 85+ درجه سانتیگراد
کاربرد ها
افزایش ولتاژ DC در پروژههای الکترونیکی
تغذیه بارهای DC با ولتاژ بالاتر از ورودی
استفاده در سیستمهای LED پرقدرت
استفاده برای موتورهای DC
کاربرد در مدارهای شارژ باتری
استفاده در سیستمهای مبتنی بر باتری با نیاز به حفاظت افت ولتاژ
مناسب برای پروژههای صنعتی، آزمایشگاهی و نیمهصنعتی با توان بالا
نحوه راه اندازی و استفاده

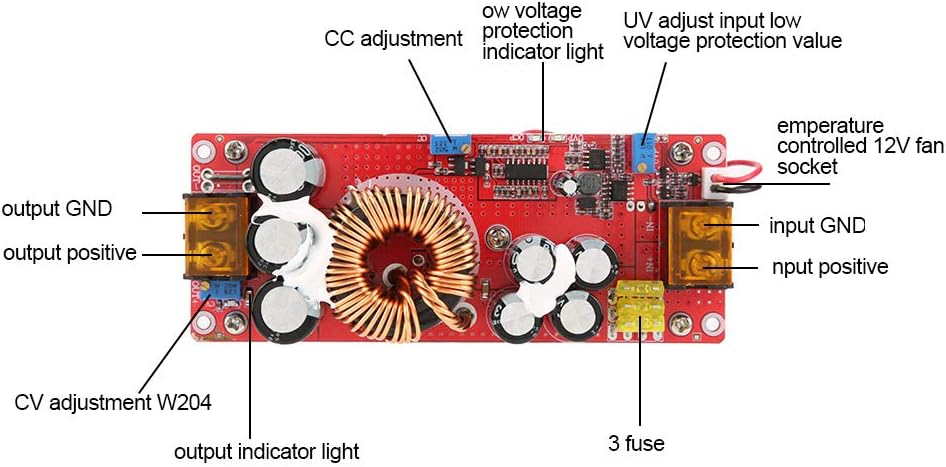

1) تنظیم ولتاژ خروجی
پس از اتصال منبع تغذیه به ماژول و در حالت بدون بار، با استفاده از پیچگوشتی دوسو، پتانسیومتر V-ADJ در بخش خروجی را تنظیم کنید:
چرخاندن در جهت عقربههای ساعت: افزایش ولتاژ خروجی
چرخاندن خلاف جهت عقربههای ساعت: کاهش ولتاژ خروجی
به دلیل ظرفیت بالای خازن خروجی، هنگام کاهش ولتاژ از مقدار بالا به مقدار پایین، پاسخ تنظیم کندتر خواهد بود. همچنین ذکر شده که خروجی پیشفرض هنگام ارسال روی 19 ولت تنظیم شده است.
2) تنظیم جریان خروجی
برای تنظیم جریان، ابتدا پتانسیومتر CC A-ADJ را حدود 30 دور خلاف جهت عقربههای ساعت بچرخانید تا جریان خروجی روی حداقل قرار گیرد. سپس یک بار مناسب مانند LED یا باتری را به خروجی متصل کنید و بعد:
با چرخاندن CC A-ADJ در جهت عقربههای ساعت، جریان را تا مقدار مورد نیاز افزایش دهید.
نکته مهم برای شارژ باتری
برای تنظیم دقیق جریان شارژ باتری باید ابتدا باتری دشارژ شده را به خروجی متصل کنید و سپس جریان را تنظیم نمایید. دلیل آن این است که هرچه شارژ باقیمانده باتری بیشتر باشد، جریان شارژ کمتر خواهد بود.
جریان پیشفرض خروجی در زمان ارسال: 3 آمپر
برای تنظیم جریان، از اتصال کوتاه کردن خروجی استفاده نکنید؛ زیرا ساختار این ماژول افزاینده به گونهای است که تنظیم جریان از طریق اتصال کوتاه خروجی امکانپذیر نیست.
3) تنظیم حفاظت افت ولتاژ ورودی باتری (Low Battery Protection)
این قابلیت برای جلوگیری از دشارژ بیش از حد باتری در زمان استفاده از باتری به عنوان ورودی طراحی شده است. همچنین هنگام استفاده از منبع تغذیه سوئیچینگ نیز بهتر است ولتاژ حفاظت پایین تنظیم شود تا از آسیب به ماژول جلوگیری شود.
روش اول
برای مثال اگر بخواهید حفاظت افت ولتاژ برای باتری 12 ولت را روی 10 ولت تنظیم کنید:
یک ولتاژ 10 ولت به ورودی ماژول اعمال کنید.
با پیچگوشتی دوسو، پتانسیومتر RV1 را تنظیم کنید.
جهت تنظیم:
ساعتگرد: افزایش مقدار ولتاژ حفاظت
پادساعتگرد: کاهش مقدار ولتاژ حفاظت
تنظیم را تا جایی ادامه دهید که چراغ UVLO روشن شود.
در این حالت، ولتاژ حفاظت روی 10 ولت تنظیم شده است. طبق منبع، وقتی ولتاژ باتری به 10 ولت برسد، ماژول دیگر عمل Boost را انجام نمیدهد و تنها زمانی که ولتاژ ورودی دوباره بالاتر از 10 ولت شود، به صورت خودکار بازیابی شده و مجدداً شروع به افزایش ولتاژ میکند.
روش دوم
باتری ورودی یا منبع تغذیه سوئیچینگ را متصل کنید.
اگر چراغ UVLO خاموش است، پتانسیومتر RV1 را خلاف جهت عقربههای ساعت بچرخانید تا چراغ UVLO روشن شود.
پس از روشن شدن، پتانسیومتر را دو دور در جهت عقربههای ساعت بچرخانید.
اگر چراغ UVLO از ابتدا روشن است، پتانسیومتر را در جهت عقربههای ساعت بچرخانید تا خاموش شود.
پس از خاموش شدن، دو دور دیگر در همان جهت بچرخانید.
این روش برای بازه ولتاژی 8V تا 45V مناسب است.
4) نکات توان و عملکرد
توان خروجی این ماژول به ولتاژ ورودی و جریان ورودی وابسته است.
در ورودی 10 تا 30 ولت، حداکثر جریان ورودی 30 آمپر است.
در ورودی 31 تا 60 ولت، حداکثر جریان ورودی 25 آمپر است.
نمونهها:
ورودی 12V × 30A = 360W
ورودی 24V × 30A = 720W
ورودی 36V × 25A = 900W
بنابراین، هرچه ولتاژ ورودی بیشتر باشد، توان در دسترس نیز بیشتر خواهد بود.
5) نکات نصب و سیمکشی
اتصال سیمها از طریق ترمینال انجام میشود.
حتماً از سیم مسی خالص با قابلیت عبور جریان بالا استفاده کنید.

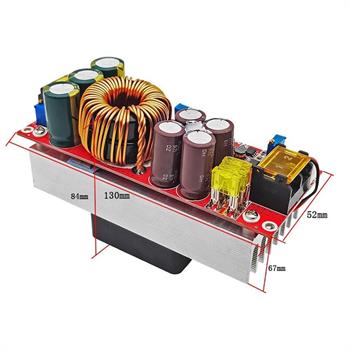

برای نصب، ماژول دارای 4 ستون مسی 3 میلیمتری است.
اگر جریان خروجی بیش از 15 آمپر باشد، باید خنکسازی تقویت شود.
هرچه اختلاف ولتاژ ورودی و خروجی بیشتر باشد، جریان خروجی قابلدستیابی کمتر میشود.
در دمای محیط بالا نیز لازم است دفع حرارت بهتر در نظر گرفته شود.
