معرفی محصول
ماژول اینورتر موج سینوسی خالص ۱۰۰۰ وات دائم (توان لحظهای ۲۰۰۰ وات)، یک راهحل پرقدرت و مهندسیشده جهت تبدیل ولتاژ باتری یا منابع DC به برق شهری استاندارد 220V AC با فرکانس پایدار 50Hz است. این ماژول برخلاف اینورترهای شبهسینوسی (Modified Sine)، خروجی با شکل موج سینوسی فوقالعاده صاف و اعوجاج هارمونیک بسیار پایین (کمتر از ۵٪) تولید میکند؛ از این رو برای راهاندازی بارهای القایی، موتورها، یخچال، کمپرسور، پمپ و انواع تجهیزات حساس آزمایشگاهی و پزشکی انتخابی بینقص و ایمن محسوب میشود.

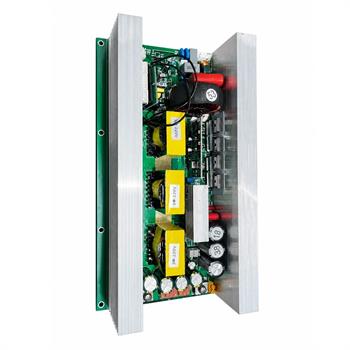

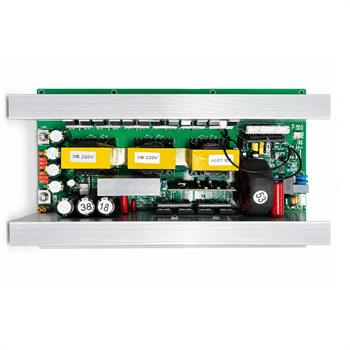

برد این محصول به سینکهای حرارتی دوبل آلومینیومی، مدار چاپی تقویتشده با قلعاندود ضخیم جهت تحمل جریانهای بالا، حفاظتهای هوشمند چندگانه (دما، ولتاژ، اتصال کوتاه) و درگاههای اتصال سوکت، سوئیچ پاور و فن هوشمند مجهز است.
ویژگیها
موج سینوسی کامل و استاندارد (Pure Sine Wave): سازگاری صددرصدی با تمام وسایل برقی حساس بدون نویز صوتی، داغشدن یا افت بازدهی موتورها.
توان مداوم ۱۰۰۰ وات واقعی و توان لحظهای (پیک) ۲۰۰۰ وات: قابلیت تحمل جریان استارت اولیه در بارهای سلفی و الکتروموتورها.
سیستم خنککاری هوشمند: کنترل هوشمند استارت فن اتوماتیک با رسیدن دما به بالای ۴۵ درجه سانتیگراد.
محافظتهای همهجانبه: قطع خروجی در اضافهدما بالای ۷۰ درجه، حفاظت در برابر اتصال کوتاه با بازیابی خودکار و مدیریت هوشمند ولتاژ باتری.

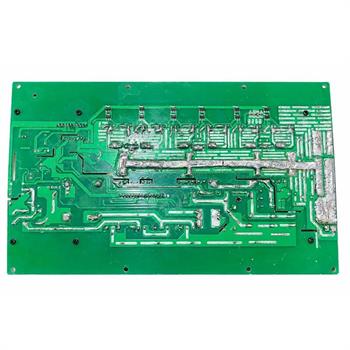

طراحی صنعتی با جریانکشی بالا: مسیرهای تقویتشده پشت برد با لحیمکاری ضخیم جهت جلوگیری از افت ولتاژ و حرارت ناشی از آمپراژ بالا.

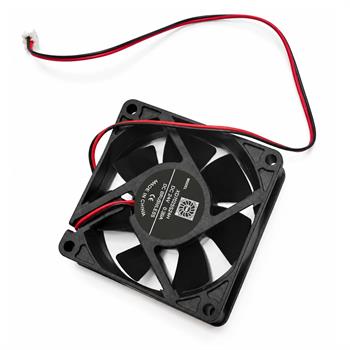

اقلام جانبی کاربردی: همراه با سوکت پریز برق، سوئیچ راکر قطع/وصل و فن خنککننده.
کاربردها
سیستمهای برق خورشیدی (Solar) و بادی: تبدیل مستقیم ولتاژ بانک باتری به برق ۲۲۰ ولت متناوب.
سیستمهای برق اضطراری (UPS خانگی و کارگاهی): تأمین برق پکیج، سیستمهای صوتی/تصویری، روشنایی و تجهیزات اداری.
تجهیز وسایل نقلیه (خودرو، کمپر و شناورها): ایجاد پریز برق شهری ۲۲۰ ولت از باتری خودرو یا باتریهای ژل/لیتیوم.
راهاندازی لوازم خانگی و صنعتی: دریل، فرزهای متناسب با توان، یخچال و تجهیزات مخابراتی.
نحوه راهاندازی و استفاده
هشدار مهم در مورد منبع تغذیه:
هرگز ماژول را با منابع تغذیه سوئیچینگ متغیر رومیزی روشن نکنید! ماهیت سلفی اولیه اینورتر و جریان لحظهای سوییچینگ ماسفتها نیازمند یک منبع با مقاومت داخلی بسیار کم (ESR پایین) و جریان تخلیه لحظهای بالا (مانند باتریهای اسیدی یا ژل) است. منابع تغذیه به دلیل فیدبک ولتاژ و عدم پاسخدهی لحظهای، بلافاصله باعث سوختن ماسفتهای قدرت ورودی میشوند.
محدوده ولتاژهای ورودی و آستانههای حفاظت:
مدل ورودی ۱۲ ولت: بازه کاری مجاز ۹.۵ تا ۱۵.۵ ولت | هشدار ولتاژ پایین: ۹.۵ ولت | قطع ولتاژ پایین (LVP): ۹.۰ ولت | قطع اضافهولتاژ (OVP): ۱۶.۰ ولت
مدل ورودی ۲۴ ولت: بازه کاری مجاز ۱۹.۰ تا ۳۰.۰ ولت | هشدار ولتاژ پایین: ۲۰.۰ ولت | قطع ولتاژ پایین (LVP): ۱۹.۰ ولت | قطع اضافهولتاژ (OVP): ۳۰.۵ ولت
مدل ورودی ۴۸ ولت: بازه کاری مجاز ۳۸.۰ تا ۵۸.۰ ولت | هشدار ولتاژ پایین: ۳۹.۰ ولت | قطع ولتاژ پایین (LVP): ۴۲.۰ ولت | قطع اضافهولتاژ (OVP): ۶۰.۰ ولت
مدل ورودی ۶۰ ولت: بازه کاری مجاز ۵۳.۰ تا ۷۰.۰ ولت | هشدار ولتاژ پایین: ۵۴.۰ ولت | قطع ولتاژ پایین (LVP): ۴۲.۰ ولت | قطع اضافهولتاژ (OVP): ۷۲.۰ ولت
نکات راهاندازی و سیمکشی:
حداقل ظرفیت باتری پیشنهادی (برای مدل ۱۲ ولت): حداقل ۱۰۰ آمپرساعت (100Ah) اسیدی یا ژل سالم جهت تأمین جریان نامی پیوسته.
سایز کابل: استفاده از سیم مسی استاندارد با سطح مقطع حداقل ۱۰ الی ۱۶ میلیمتر مربع و طول کمتر از ۱ متر.
عایقکاری کف برد: زیر شاسی و هیتسینک حتماً باید با عایق مناسب از بدنه فلزی فاصله داده شود تا مانع از اتصالی گردد.
