10A - 4/2V محافظ شارژ و دشارژر تک سل 102661

⁠معرفی محصول

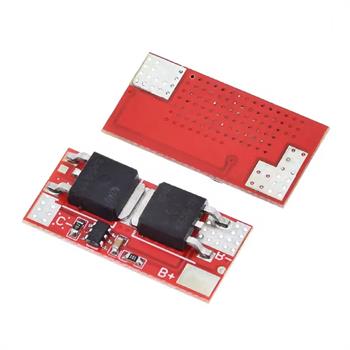

ماژول محافظ شارژ و دشارژ باتری لیتیومی BMS 1S 10A یک برد محافظتی جمع‌وجور و کاربردی است که برای مدیریت و افزایش طول عمر باتری‌های تک سلولی لیتیوم-یون (Li-Ion) و لیتیوم-پلیمر (Li-Po / LiMnO) طراحی شده است. این برد حفاظتی از سلول باتری در برابر خطرات متداول نظیر شارژ بیش از حد (Overcharge)، دشارژ عمیق (Over-discharge) و اتصال کوتاه محافظت می‌کند.
این ماژول با پشتیبانی از جریان دشارژ مداوم 10 آمپر و جریان لحظه‌ای تا 15 الی 16 آمپر، به دلیل ابعاد کوچک و بازدهی مناسب، انتخابی ایده‌آل برای ایمن‌سازی انواع پروژه‌های الکترونیکی قابل‌حمل، منابع تغذیه پرتابل و دستگاه‌های نیازمند تغذیه تک‌سلولی 3.7 تا 4.2 ولت محسوب می‌شود.

ویژگی‌ها

پشتیبانی از انواع باتری: مناسب برای باتری‌های لیتیوم-یون (مانند 18650) و لیتیوم-پلیمر (Li-Po / LiMnO) تک سلول (1S)
جریان شارژ و دشارژ مداوم: حداکثر 10 آمپر (Same Port)
تحمل جریان لحظه‌ای (پیک): 15 تا 16 آمپر
ولتاژ حفاظت از شارژ بیش از حد (Overcharge): در محدوده 4.25 الی 4.35 ولت با ولتاژ بازیابی 4.05 تا 4.15 ولت
ولتاژ حفاظت از دشارژ بیش از حد (Over-discharge): در محدوده 2.30 الی 2.50 ولت با ولتاژ بازیابی 2.9 الی 3.1 ولت
حفاظت از اتصال کوتاه (Short Circuit): دارای سیستم قطع با تاخیر 50 الی 100 میکروثانیه و بازیابی پس از حذف بار
حفاظت در برابر قطعی سیم (Wire Break / Disconnect Protection): دارای مدار ایمنی قطع در صورت جدا شدن اتصالات

کاربردها

مدار محافظ شارژ انواع باتری‌های 18650 لیتیوم-یون
ایمن‌سازی باتری‌های لیتیوم-پلیمر در تجهیزات پرتابل و دست‌ساز
منابع تغذیه پشتیبان، پاوربانک‌های تک‌سلولی و چراغ‌قوه‌های شارژی
دستگاه‌ها و ماژول‌های الکترونیکی قابل‌حمل با جریان کاری زیر 10 آمپر

نحوه راه‌اندازی و استفاده

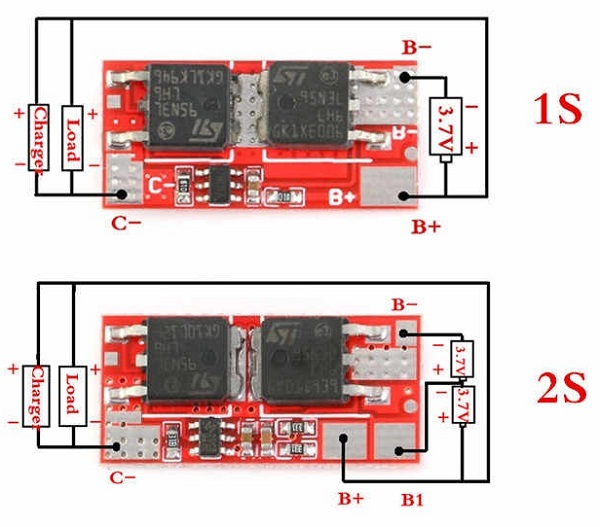

این ماژول محافظ دارای 3 ترمینال اصلی است: B+ و B- برای باتری و C- برای مسیر منفی شارژر و بار.

اتصال باتری:
قطب مثبت باتری لیتیومی (3.7V) به پد B+ و قطب منفی باتری به پد B- متصل شود.

اتصال شارژر و بار (مصرف‌کننده):
سیم مثبت شارژر و سیم مثبت بار به‌صورت مشترک به پد B+ (از سمت باتری) متصل می‌شوند.
سیم منفی شارژر و سیم منفی بار هر دو به پد C- وصل می‌شوند.

مدهای کاری:
مد شارژ بیش از حد: وقتی ولتاژ سلول به 4.25 تا 4.35 ولت برسد، مدار پس از حدود 1 ثانیه مسیر شارژ را قطع می‌کند و با افت ولتاژ به 4.05 تا 4.15 ولت، مجدداً وصل می‌شود.
مد دشارژ عمیق: با رسیدن ولتاژ باتری به 2.3 تا 2.5 ولت، خروجی مصرف‌کننده قطع می‌شود و پس از اتصال شارژر و بازیابی ولتاژ (2.9 تا 3.1 ولت) مسیر دوباره برقرار می‌شود.
اتصال کوتاه / اضافه‌جریان: در صورت اتصال کوتاه یا جریان بیش از حد مجاز، ماژول ظرف 50 تا 100 میکروثانیه خروجی را قطع می‌کند؛ برای بازیابی کافی است بار را جدا کرده و دوباره متصل کنید.
