معرفی محصول

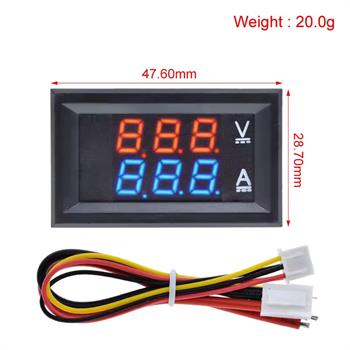

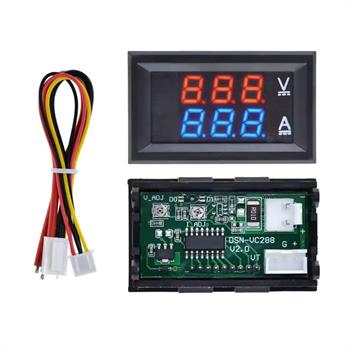

ماژول سنجش ولتاژ و جریان panel-mount مدل DSN-VC288 یک نمایشگر دیجیتال دوگانه (Dual Display) و فشرده است که امکان پایش همزمان ولتاژ DC (تا ۱۰۰ ولت) و جریان DC (تا ۱۰ آمپر) را فراهم میسازد. این ماژول دارای دو سونسگمنت ۰.۲۸ اینچ با روشنایی بالا است که ولتاژ را با رنگ قرمز در ردیف بالا و جریان را با رنگ آبی در ردیف پایین نمایش میدهد.

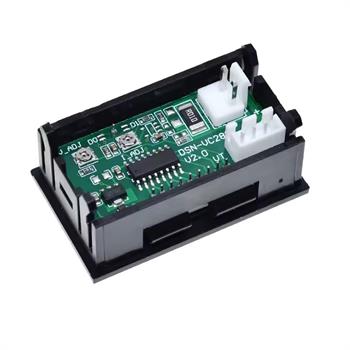

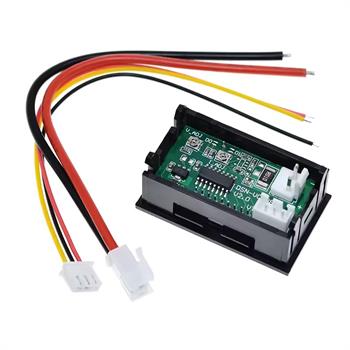

این پنلمتر مجهز به پتانسیومترهای تریمر جهت کالیبراسیون دقیق ولتاژ (V_ADJ) و جریان (I_ADJ) روی برد (PCB) بوده و از چیپ شنت داخلی (Built-in Shunt) 0.010Ω برای سنجش جریان مستقیم تا ۱۰ آمپر بهره میبرد. قابلیت تغذیه مستقل یا مشترک با مدار تحت تست، این ابزار را به گزینهای ایدهآل برای نصب روی منابع تغذیه آزمایشگاهی، سیستمهای خورشیدی (سولار)، شارژرهای باتری، تابلوهای برق، سیستمهای برق خودرو و پروژههای رباتیک تبدیل کرده است.
ویژگیها
نمایش همزمان ۲ در ۱: دو نمایشگر سونسگمنت ۰.۲۸ اینچی پرنور برای سنجش همزمان ولتاژ (قرمز) و جریان (آبی).
دامنه اندازهگیری وسیع: سنجش ولتاژ مستمر از 0V تا 100V DC (در حالت تغذیه جداگانه) و جریان تا 10A DC.
قابلیت کالیبراسیون روی برد: مجهز به پتانسیومترهای سختافزاری V_ADJ و I_ADJ برای تنظیم و صفر کردن خطای ولتاژ و جریان با مرجع استاندارد.
شنت داخلی ۱۰ آمپری: دارای مقاومت شنت (R010 / 0.010Ω) مجتمع روی برد بدون نیاز به شنت خارجی.
دو حالت سیمکشی (تغذیه مشترک / مجزا): پشتیبانی از تغذیه از همان مدار (4V-30V DC) یا تغذیه کاملاً مجزا (0V-100V DC).

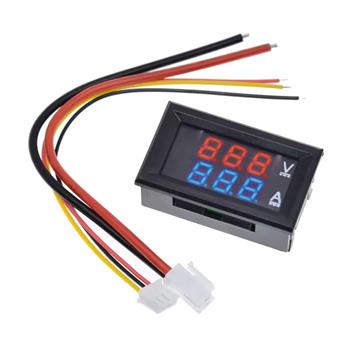

طراحی پنلی قابدار: بدنه پلاستیکی مشکی استاندارد با زبانههای فشاری برای نصب آسان و تمیز روی بدنه پروژه یا قابهای آزمایشگاهی.
کاربردها
نمایشگر ولتاژ و جریان در منابع تغذیه متغیر و آزمایشگاهی.
پایش شارژ و دشارژ باتریها و سیستمهای مدیریت شارژ خورشیدی (سولار).
نصب روی تابلوهای برق، ماشینآلات، خودرو، موتورسیکلت و قایق.
اندازهگیری توان و پایش جریان مصرفی انواع درایورهای LED، فنها و موتورهای DC.
پروژههای اتوماسیون، اینورترها و سیستمهای DIY.
نحوه راهاندازی و استفاده
این ماژول دارای ۲ کانکتور سوکتی در پشت برد است:
کانکتور ۳ پین باریک (سنجش ولتاژ و تغذیه ماژول):
سیم قرمز باریک (VCC): مثبت تغذیه خود ماژول (۴ تا ۳۰ ولت DC).
سیم مشکی باریک (GND): منفی تغذیه خود ماژول (زمین مشترک).
سیم زرد / سفید (VIN): ورودی سنجش ولتاژ مثبت مدار تحت تست (۰ تا ۱۰۰ ولت DC).
کانکتور ۲ پین ضخیم (سنجش جریان - سری در مسیر منفی/GND):
سیم قرمز ضخیم (I+ / IN): متصل به قطب منفی بار (Load -).
سیم مشکی ضخیم (I- / OUT): متصل به قطب منفی منبع تغذیه (Power -).
نکته بسیار مهم در سیمکشی: سنجش جریان به صورت Low-side (در مسیر خط منفی/GND) انجام میشود. سیم مشکی باریک و سیم مشکی ضخیم روی PCB به یکدیگر متصل (زمین مشترک) هستند.

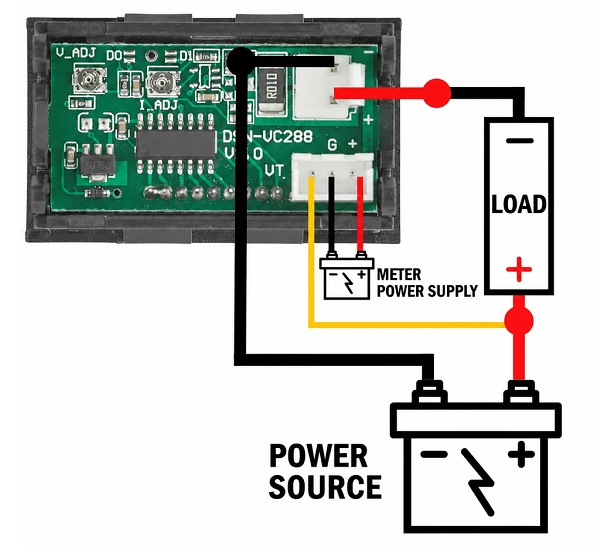

روشهای سیمکشی:

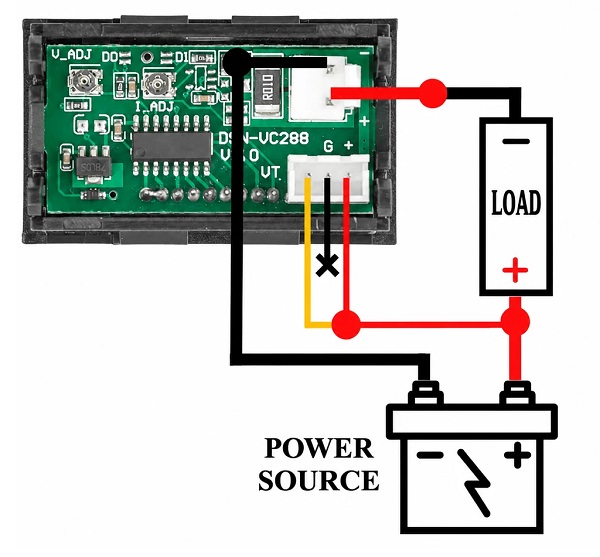

روش اول: تغذیه مشترک (Same Power Supply)
در صورتی که ولتاژ بار بین 4V تا 28V/30V باشد، میتوانید از همان منبع برای تغذیه نمایشگر استفاده کنید:
سیم قرمز باریک و سیم زرد/سفید به قطب مثبت منبع تغذیه وصل میشوند.
سیم قرمز ضخیم به منفی بار و سیم مشکی ضخیم به منفی منبع تغذیه متصل میگردد.
سیم مشکی باریک در این حالت رها میشود (نیازی به اتصال ندارد تا حلقه زمین ایجاد نشود).

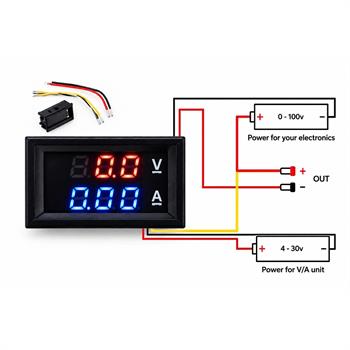

روش دوم: تغذیه مجزا (Independent Power Supply)
اگر ولتاژ بار کمتر از 4V (مثلاً 1.5V) یا بیشتر از 30V (تا 100V) باشد:
یک منبع مجزا (مثلاً ۴.۵ تا ۳۰ ولت) به سیمهای قرمز باریک (+) و مشکی باریک (-) متصل میشود.
سیم زرد/سفید به مثبت بار/منبع ولتاژ وصل میشود.
خط جریان (سیمهای ضخیم) همانند روش قبل سری میگردد.
نکته جریان پیوسته: برای کارکرد مداوم و طولانیمدت، جهت جلوگیری از افزایش دمای چیپ شنت، استفاده از جریانهای پیوسته زیر ۸ آمپر توصیه میشود.
کالیبراسیون:
با استفاده از یک مولتیمتر مرجع، ولتاژ و جریان مدار را اندازه گرفته و در صورت وجود اختلاف، با پیچاندن پتانسیومترهای V_ADJ (برای ولتاژ) و I_ADJ (برای جریان) مقادیر نمایشگر را کاملاً دقیق منطبق کنید.
