معرفی محصول

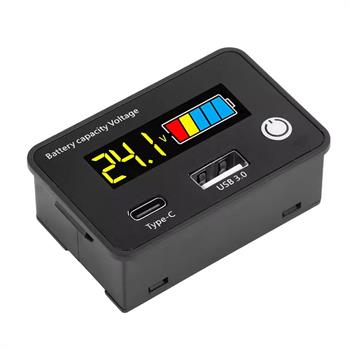

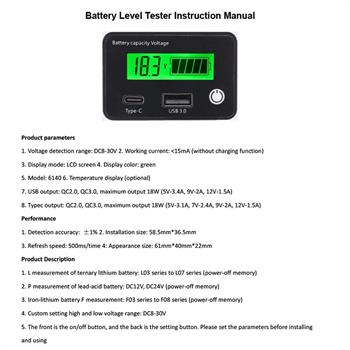

نمایشگر مدل 6140 یک ابزار اندازهگیری دقیق و کاربردی برای مانیتورینگ وضعیت باتریهای مختلف است. این ماژول با بازه ولتاژ 8 تا 30 ولت DC سازگار بوده و میتواند سطح شارژ (درصد و گرافیک باتری) و ولتاژ دقیق باتریهای سرباسیدی (Lead-acid)، لیتیوم پلیمری/سهتایی (Ternary Lithium) و لیتیوم آهن فسفات (LiFePO4) را نمایش دهد.
ویژگی متمایز این مدل، مجهز بودن به دو پورت خروجی USB 3.0 و Type-C با قابلیت شارژ سریع (Fast Charge 18W) است که به شما اجازه میدهد علاوه بر پایش باتری، دستگاههای هوشمند خود را نیز شارژ کنید. این نمایشگر دارای حافظه داخلی است و در صورت قطع برق، تنظیمات اعمال شده را حفظ میکند.

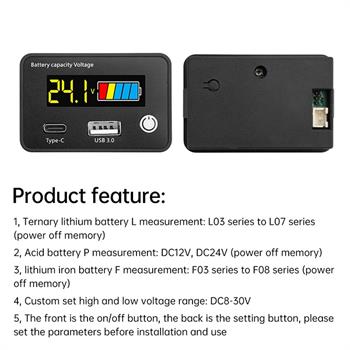

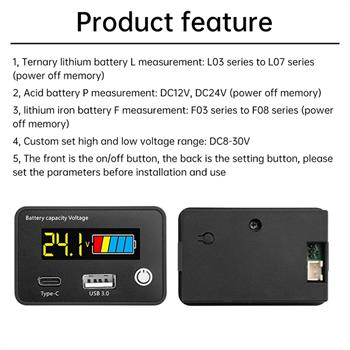

ویژگیها
پشتیبانی از پروتکلهای شارژ سریع: خروجی هوشمند 18 وات (5V/3.4A، 9V/2A، 12V/1.5A).
سازگاری گسترده: قابلیت تنظیم برای انواع باتریهای 12 و 24 ولت سرباسیدی و پکهای لیتیومی چندسلولی.
کالیبراسیون هوشمند: امکان کالیبره کردن ولتاژ برای دستیابی به بالاترین دقت (±1%).
حفاظت و هشدار: مجهز به سیستم آلارم قابل تنظیم برای افت ولتاژ (Low Voltage Alarm).
شخصیسازی نور پسزمینه: قابلیت تنظیم زمان روشن ماندن صفحه (از 5 ثانیه تا همیشه روشن).

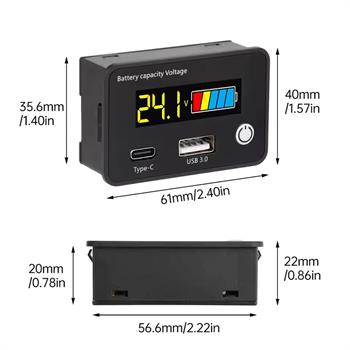

نصب آسان: طراحی پنلی فشرده با ابعاد استاندارد جهت نصب روی انواع جعبهها و داشبوردها.
کاربردها
مانیتورینگ سیستمهای برق خورشیدی و آفگرید.
نصب روی داشبورد خودرو، موتور سیکلت و قایق.
ساخت پاوربانکهای قدرتمند خروجی DC و ایستگاههای شارژ همراه.
کنترل وضعیت سلامت باتری در دستگاههای UPS و سیستمهای برق اضطراری.
تجهیزات کمپینگ و آفرود.
نحوه راهاندازی و تنظیمات

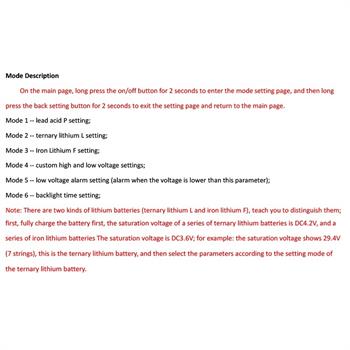

1. ورود به منو:
در صفحه اصلی، دکمه ON/OFF (جلوی دستگاه) را به مدت 2 ثانیه نگه دارید تا وارد صفحه تنظیمات مودها شوید. برای خروج، دکمه SET (پشت دستگاه) را 2 ثانیه نگه دارید.

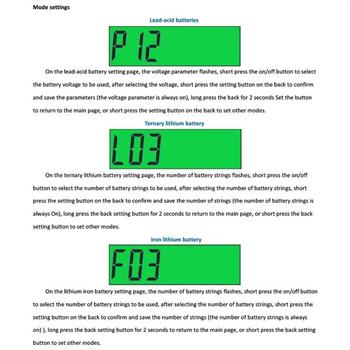

2. انتخاب نوع باتری:
مود 1 (Lead-acid P): با فشردن کوتاه دکمه جلو، ولتاژ 12V یا 24V را انتخاب و با دکمه پشت ذخیره کنید.
مود 2 (Lithium L): انتخاب تعداد سلولهای لیتیوم سهتایی از L03 تا L07 (بر پایه 4.2 ولت).
مود 3 (Iron Lithium F): انتخاب تعداد سلولهای لیتیوم آهن از F03 تا F08 (بر پایه 3.6 ولت).
3. تنظیمات پیشرفته:

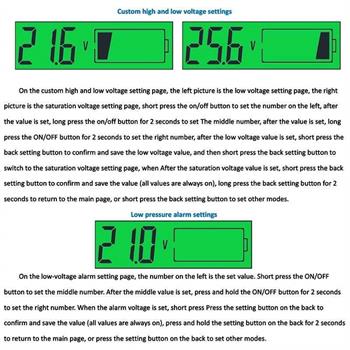

مود 4 (Custom High/Low): تنظیم دستی محدوده ولتاژ بالا (اشباع) و پایین باتری به صورت دلخواه.
مود 5 (Low Voltage Alarm): تنظیم ولتاژی که در آن آیکون باتری شروع به چشمکزدن کرده و هشدار میدهد.

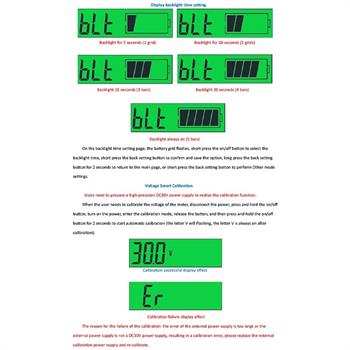

مود 6 (Backlight Time): تنظیم زمان خاموش شدن خودکار صفحه (1 خانه = 5 ثانیه تا 5 خانه = همیشه روشن).
4. کالیبراسیون ولتاژ (Smart Calibration):
در صورت نیاز به دقت بالاتر:
برق دستگاه را قطع کنید. دکمه ON/OFF را نگه داشته و همزمان برق (30 ولت دقیق) را وصل کنید.
وارد مود کالیبراسیون میشوید. دکمه را رها کرده و دوباره 2 ثانیه نگه دارید.
با نمایش مقدار 30.0V و حرف V ثابت، کالیبراسیون با موفقیت انجام شده است. (در صورت نمایش Er، منبع ولتاژ شما دقیقاً 30 ولت نبوده است).
