معرفی محصول

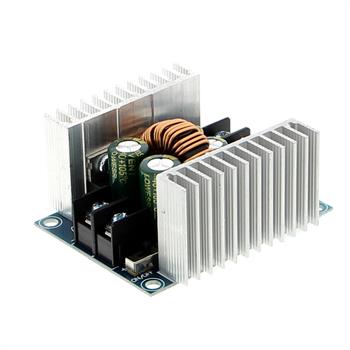

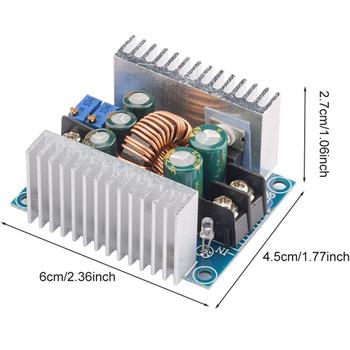

ماژول مبدل کاهنده DC-DC 300W 20A یک رگولاتور غیرایزوله و پرقدرت برای تبدیل ولتاژ DC ورودی 6 تا 40 ولت به خروجی قابل تنظیم 1.2 تا 36 ولت است. این ماژول با راندمان حداکثر 96 درصد، امکان تنظیم مستقل ولتاژ و محدودکردن جریان خروجی را فراهم میکند و میتواند در دو حالت ولتاژ ثابت (CV) و جریان ثابت (CC) کار کند.
مبدل کاهنده 20 آمپر برای ساخت منبع تغذیه رومیزی، راهاندازی LEDهای پرقدرت، شارژ کنترلشده باتری، تجهیزات خودرو، سیستمهای خورشیدی و پروژههای صنعتی مناسب است. حداکثر جریان و توان اعلامشده فقط با تهویه و خنککاری مناسب قابل دستیابی است؛ بنابراین برای کار مداوم در جریانهای بالا باید از هیتسینک اضافی یا خنککننده فعال استفاده شود.
ویژگیها
تبدیل ولتاژ DC در محدوده ورودی 6 تا 40 ولت
ولتاژ خروجی قابل تنظیم از 1.2 تا 36 ولت
حداکثر جریان خروجی 20 آمپر در شرایط بهینه
جریان پیشنهادی حداکثر 15 آمپر برای استفاده مداوم با خنککاری مناسب
توان خروجی تئوری حداکثر 300 وات
راندمان تبدیل تا 96 درصد
پشتیبانی از حالتهای جریان ثابت CC و ولتاژ ثابت CV
دارای پتانسیومترهای جداگانه برای تنظیم ولتاژ و جریان
ریپل خروجی حداکثر 50 میلیولت
مجهز به ورودی EN برای فعال یا غیرفعالکردن خروجی
دارای ترمینالهای پیچی پرقدرت برای اتصال ورودی و خروجی
برخورداری از قابلیت بازیابی خودکار پس از اتصال کوتاه
عملکرد در محدوده دمایی گسترده 40- تا 85+ درجه سانتیگراد
طراحی غیرایزوله با زمین مشترک ورودی و خروجی
مجهز به هیتسینک داخلی پسیو
کاربردها
ساخت منبع تغذیه رومیزی قابل تنظیم
راهاندازی LED و درایور LEDهای پرقدرت
شارژ کنترلشده باتریهای قابل شارژ
تنظیم و کاهش ولتاژ در سیستمهای الکترونیکی خودرو
پروژههای الکترونیکی و منابع تغذیه DIY
سیستمهای انرژی خورشیدی
کنترل موتورهای DC
تجهیزات اتوماسیون صنعتی
مدیریت و تغذیه تجهیزات باتریمحور
منابع تغذیه تجهیزات مخابراتی
تأمین ولتاژ و جریان کنترلشده برای آزمایش مدارهای الکترونیکی
نحوه راهاندازی و استفاده
اتصال ورودی و خروجی

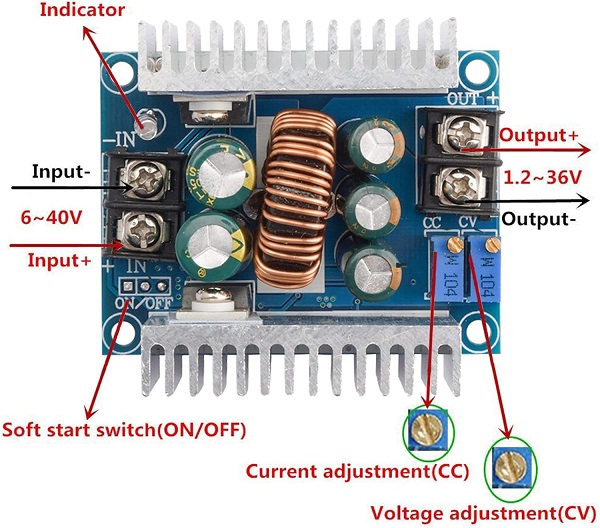

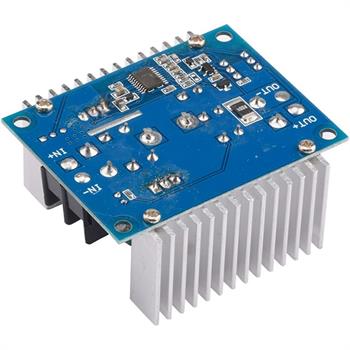

قبل از روشنکردن ماژول، اتصالات را با رعایت کامل قطب مثبت و منفی انجام دهید:
ترمینال +IN: اتصال به قطب مثبت منبع تغذیه ورودی
ترمینال -IN: اتصال به قطب منفی منبع تغذیه ورودی
ترمینال OUT+: خروجی مثبت ماژول
ترمینال OUT-: خروجی منفی ماژول
پتانسیومتر CV: تنظیم ولتاژ خروجی
پتانسیومتر CC: تنظیم محدودیت جریان خروجی
ورودی ON/OFF: کنترل فعال یا غیرفعالبودن خروجی
برای جلوگیری از آسیب به ماژول و بار، سیمهای متناسب با جریان مصرفی انتخاب کرده و پیچ ترمینالها را کاملاً محکم کنید.
تنظیم ولتاژ خروجی در حالت CV
منبع تغذیه DC را به ترمینالهای ورودی متصل کنید.
یک مولتیمتر را در حالت اندازهگیری ولتاژ DC به خروجی وصل کنید.
پتانسیومتر CV را بهآرامی بچرخانید.
تنظیم را تا رسیدن ولتاژ خروجی به مقدار موردنظر ادامه دهید.
پس از تثبیت ولتاژ، بار را با رعایت قطب مثبت و منفی به خروجی متصل کنید.
در حالت CV، ماژول ولتاژ خروجی را ثابت نگه میدارد، و اگر جریان از حد تنظیمشده بیشتر شود وارد حالت CC میشود.

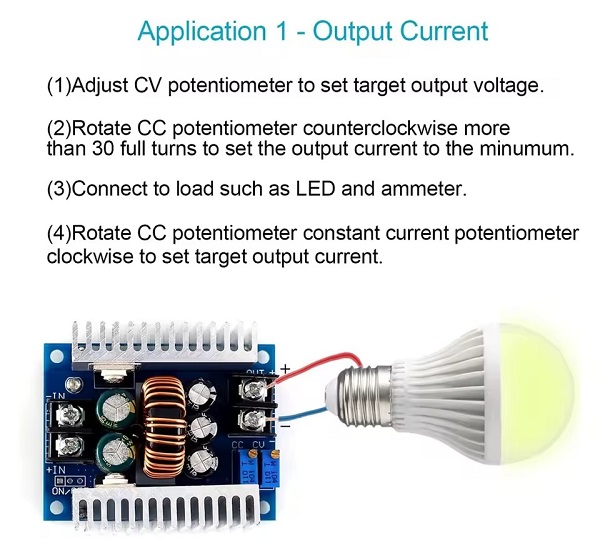

تنظیم محدودیت جریان در حالت CC
ابتدا با استفاده از پتانسیومتر CV ولتاژ خروجی موردنیاز را تنظیم کنید.
پتانسیومتر CC را بیش از 30 دور در جهت خلاف عقربههای ساعت بچرخانید تا محدودیت جریان در کمترین مقدار قرار گیرد.
بار مناسب یا آمپرمتر را به خروجی متصل کنید.
پتانسیومتر CC را بهآرامی در جهت عقربههای ساعت بچرخانید.
مقدار جریان را روی آمپرمتر بررسی کرده و تنظیم را تا رسیدن به جریان هدف ادامه دهید.
زمانی که بار بخواهد بیشتر از جریان تنظیمشده مصرف کند، ماژول وارد حالت CC شده و جریان خروجی را در مقدار تعیینشده محدود میکند.

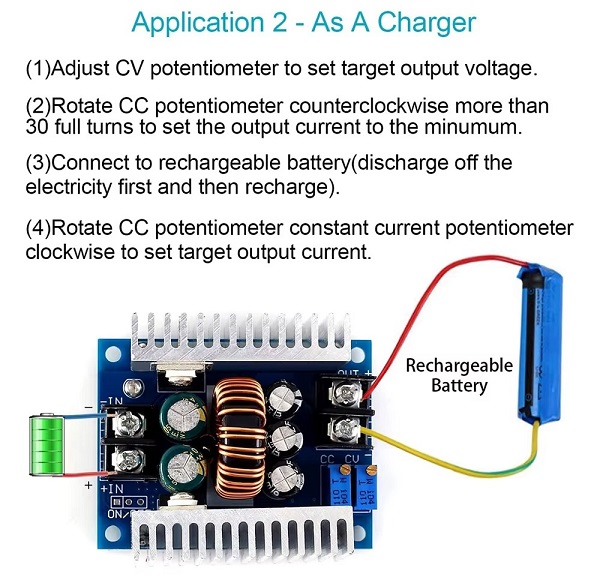

استفاده بهعنوان شارژر باتری
ولتاژ شارژ مناسب باتری را با پتانسیومتر CV تنظیم کنید.
حداکثر جریان مجاز شارژ را با پتانسیومتر CC تعیین کنید.
قبل از اتصال باتری، ولتاژ و محدودیت جریان را با مولتیمتر بررسی کنید.
باتری را با رعایت قطب مثبت و منفی به خروجی متصل کنید.
دمای ماژول، سیمها، ترمینالها و باتری را هنگام شارژ کنترل کنید.
ولتاژ و جریان باید متناسب با نوع، ظرفیت و مشخصات اعلامشده توسط سازنده باتری تنظیم شوند. این ماژول بهتنهایی جایگزین مدارهای حفاظتی یا مدیریت باتری موردنیاز برخی باتریها نیست.
استفاده از ورودی ON/OFF

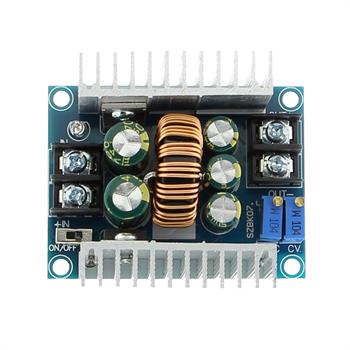

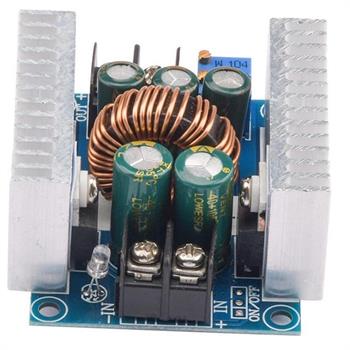

ورودی ON/OFF برای کنترل خروجی ماژول در نظر گرفته شده است. در این مدل، این کنترل بهصورت یک کلید کشویی کوچک در گوشه پایینِ چپ برد قرار دارد، زیر ترمینال ورودی +IN و بالای سوراخ نصب.
قرار دادن کلید در حالت OFF، خروجی را غیرفعال میکند.
قرار دادن کلید در حالت ON، خروجی را فعال نگه میدارد.
خنککاری ماژول
ماژول دارای هیتسینک پسیو داخلی است، اما در جریانهای بالاتر از 10 آمپر باید از هیتسینک اضافی یا خنککننده فعال مانند فن استفاده شود. دستیابی به جریان 20 آمپر یا توان 300 وات فقط در شرایط بهینه، با سیمکشی مناسب و دفع حرارت کافی امکانپذیر است. برای استفاده مداوم، بهتر است ماژول با توانی پایینتر از حداکثر اسمی به کار گرفته شود.
از اتصال کوتاه طولانیمدت خروجی خودداری کنید. اگرچه ماژول قابلیت بازیابی خودکار پس از اتصال کوتاه را دارد، تداوم این وضعیت میتواند باعث افزایش شدید دما و آسیبدیدن قطعات شود.
در اختلاف ولتاژ زیاد بین ورودی و خروجی، جریان کمتری بکشید.
