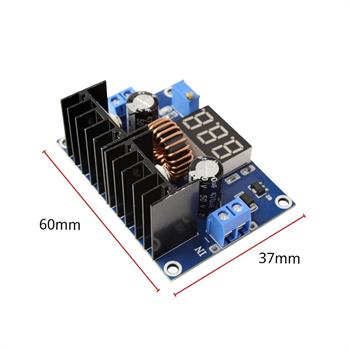

معرفی محصول

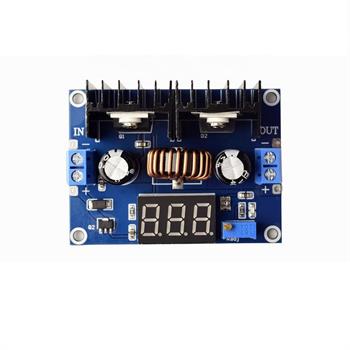

ماژول رگولاتور کاهنده ولتاژ XL4016 (مدل XH-M404) یک مبدل قدرت DC به DC از نوع Buck Converter با جریاندهی بالا و راندمان فوقالعاده است. این ماژول با بهرهگیری از چیپ سوئیچینگ قدرتمند XL4016 و دیود شاتکی دوبل MBR10200، قادر است ولتاژ ورودی در محدوده ۴ تا ۴۰ ولت DC را به ولتاژ خروجی تثبیت شده و پایدار در محدوده ۱.۲۵ تا ۳۶ ولت DC کاهش دهد. این برد مجهز به یک نمایشگر سونسگمنت ۳ رقمی ۰.۳۶ اینچ قرمز جهت مانیتورینگ لحظهای ولتاژ خروجی است و تنظیم ولتاژ به آسانی از طریق پتانسیومتر مولتیترن تعبیه شده روی برد انجام میشود. مجهز بودن به دو هیتسینک آلومینیومی مجزا و مدارهای محافظ کامل، عملکرد ایمن و پایدار آن را در پروژههای صنعتی و سنگین تضمین میکند.
ویژگیها
توان و جریاندهی بالا: حداکثر جریان خروجی ۸ آمپر و توان خروجی ۲۰۰ وات (جریان مداوم ۵ آمپر بدون نیاز به فن اضافه)
نمایشگر دیجیتال ولتاژ: مجهز به سونسگمنت ۰.۳۶ اینچ قرمز با دقت نمایش high-precision ( 0.01V در ولتاژهای پایین و 0.1V در ولتاژهای بالا)
مدولاسیون PWM و راندمان بالا: کارکرد در فرکانس سوئیچینگ 180KHz با بازدهی انرژی تا ۹۴٪ تا ۹۵٪
محافظتهای سهگانه و کامل:
حفاظت در برابر پلاریته معکوس ورودی (Input Reverse Polarity Protection)
حفاظت در برابر اتصال کوتاه (Short Circuit Protection)
حفاظت حرارتی و قطع خودکار خروجی در دمای بالا (Over-Temperature Shutdown)

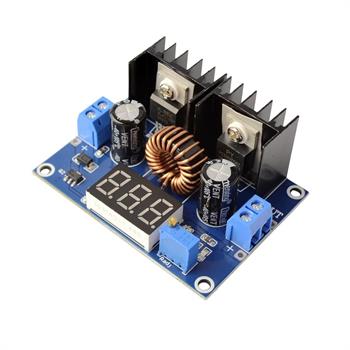

سیستم خنککننده بهینه: دارای دو هیتسینک آلومینیومی ضخیم مجزا برای چیپ XL4016 و دیود شاتکی MBR10200
قابلیت کالیبراسیون و تنظیم: دارای پتانسیومتر مولتیترن برای تنظیم ولتاژ خروجی و پتانسیومتر کالیبراسیون دقیق (Fine-Tuning Trimmer) برای تنظیم و رفع خطای احتمالی نمایشگر
کاربردها
ساخت منابع تغذیه آزمایشگاهی و پروژهای قابل تنظیم (Bench Power Supply)
درایور سیستمهای روشنایی و LEDهای پرقدرت (Constant Voltage Powering)
تبدیل ولتاژ ورودی خودرو و باتریهای ۱۲ و ۲۴ ولت به ولتاژهای پایینتر (۵V, ۹V, ۱۲V)
تغذیه مدارهای قدرت، آردوینو، رزبری پای، موتورهای DC و سیستمهای رباتیک
تجهیزات صنعتی، پروژههای برق خورشیدی (Solar) و توربینهای بادی کوچک
راهنمای راهاندازی و نکات مهم فنی

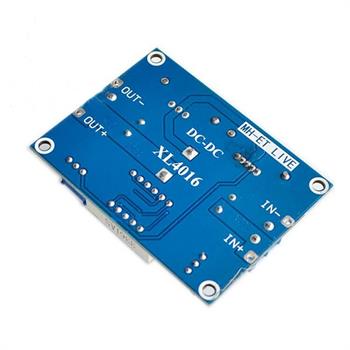

اتصال ورودی و خروجی:
تغذیه ورودی (4V−40V DC) را به ترمینالهای IN+ و IN- متصل کنید.
مصرفکننده را به ترمینالهای OUT+ و OUT- متصل کنید.
شرط دیفرانسیل ولتاژ (Voltage Difference): این برد یک مبدل فقط کاهنده (Buck) است؛ بنابراین ولتاژ ورودی همواره باید حداقل ۱.۵ تا ۲ ولت بالاتر از ولتاژ خروجی در نظر گرفته شود.

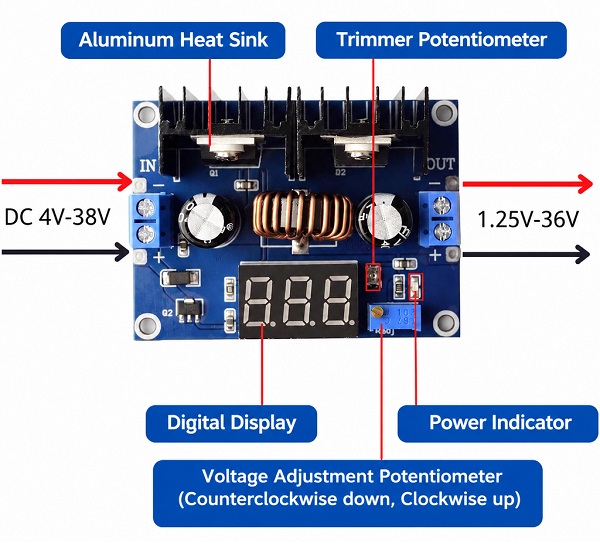

نحوه تنظیم ولتاژ خروجی: چرخاندن پیچ پتانسیومتر اصلی در جهت ساعتگرد (Clockwise) ولتاژ خروجی را افزایش و در جهت پادساعتگرد (Counter-clockwise) ولتاژ خروجی را کاهش میدهد.
مدیریت حرارت و جریان (مهم):
برای استفاده مداوم در جریانهای کمتر از ۵ آمپر، هیتسینکهای روی برد کافی هستند.
برای دریافت جریانهای بالاتر (بین ۵ تا ۸ آمپر) یا توان نزدیک به ۲۰۰ وات، استفاده از فن خنککننده اجباری (Active Cooling) الزامی است.
کالیبراسیون نمایشگر: در صورت وجود اختلاف جزئی بین ولتاژ واقعی خروجی (اندازهگیری شده با مولتیمتر) و عددی که روی نمایشگر نشان داده میشود، میتوانید با چرخاندن پتانسیومتر کوچک کالیبراسیون (اصطلاحاً Radj یا Trimmer کنار سونسگمنت)، ولتاژ نمایشگر را دقیقاً کالیبره کنید.
