معرفی محصول
ماژول شارژ سریع 65W USB-C + USB یک برد مبدل DC به DC کاهنده است که برای افزودن قابلیت شارژ سریع به پاوربانکها، شارژرهای سفارشی، ایستگاههای برق USB، تجهیزات DIY و پروژههای تعمیراتی استفاده میشود. این ماژول با پشتیبانی از پروتکلهای متنوع شارژ سریع مانند PD3.0، PPS، QC4+، QC4، QC3.0، QC2.0، AFC، FCP، SCP، SFCP، MTK و BC1.2/DCP میتواند ولتاژ و جریان مناسب را بهصورت خودکار بر اساس نیاز دستگاه متصل انتخاب کند.

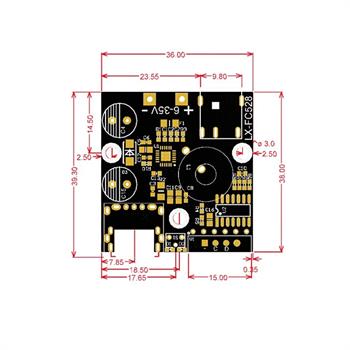

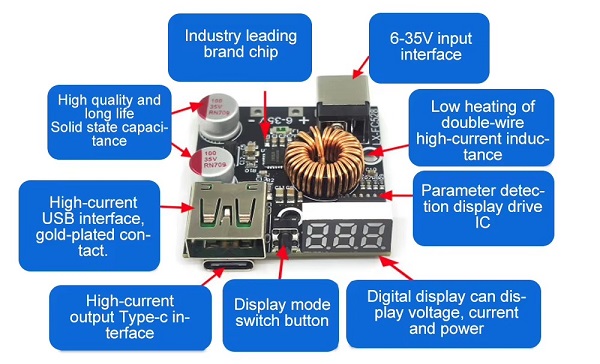

این برد دارای دو خروجی USB Type-C و USB-A و نمایشگر دیجیتال برای مشاهده ولتاژ، جریان و توان خروجی است. مدارهای حفاظتی داخلی، قابلیت Soft Start و جبران افت ولتاژ کابل، استفاده از آن را در پروژههای مختلف سادهتر و ایمنتر میکنند. حداکثر توان خروجی اعلامشده برای این ماژول 65 وات است؛ بااینحال توان واقعی به منبع تغذیه، پروتکل دستگاه، کیفیت کابل و شرایط خنککاری بستگی دارد.
ویژگیها
توان خروجی حداکثر تا 65 وات از طریق خروجی USB-C
دارای دو خروجی USB Type-C و USB-A
پشتیبانی از پروتکلهای شارژ سریع:
USB PD 3.0، PD 2.0 و PPS
Qualcomm QC4+، QC4، QC3.0 و QC2.0
Samsung AFC، Huawei FCP & SCP
SFCP، MTK PE+1.1، MTK PE+2.0 و BC1.2/DCP
تنظیم خودکار ولتاژ خروجی بر اساس پروتکل شارژ دستگاه
محدوده ولتاژ خروجی قابل تنظیم خودکار از حدود 4 تا 20 ولت
نمایش دیجیتال ولتاژ، جریان و توان خروجی
امکان جابهجایی حالت نمایش با کلید روی برد
دارای نشانگر اختصاصی فعالشدن شارژ سریع
حفاظت در برابر اضافهجریان خروجی، اضافهولتاژ ورودی، افت ولتاژ ورودی و اتصال کوتاه خروجی
مجهز به عملکرد Soft Start برای راهاندازی تدریجی
دارای قابلیت جبران افت ولتاژ در مسیر کابل؛ حدود 50mV در جریان 1A
استفاده از خازن جامد و سلف توان با سیمپیچ ضخیم
کاربردها
ساخت یا ارتقای پاوربانکهای پرتوان
ساخت شارژر USB سفارشی با ورودی باتری یا آداپتور DC
تجهیز ایستگاههای برق و منابع تغذیه USB
ارتقا یا بازسازی شارژرها و هابهای USB برای پشتیبانی از شارژ سریع
استفاده در پروژههای DIY و الکترونیک
تعمیر یا جایگزینی برد شارژ سریع تجهیزات USB
نصب داخل جعبههای سفارشی، تجهیزات قابلحمل و سیستمهای تغذیه چندمنظوره
نحوه راهاندازی و استفاده
1. اتصال ورودی تغذیه
ورودی ماژول را از طریق رابط DC یا محل اتصال سیم به یک منبع 6 تا 35 ولت DC متصل کنید.
محدوده پیشنهادی استفاده: 12 تا 32 ولت DC
ولتاژ ورودی پیشنهادی عمومی: حداکثر حدود 33 ولت
چون مدار از نوع Buck یا کاهنده است، ولتاژ ورودی باید از ولتاژ خروجی موردنیاز بیشتر باشد.
برای دریافت خروجی 12 ولت، ورودی باید بیشتر از 12 ولت باشد.
منبع تغذیه باید توان و جریان کافی داشته باشد و بهتر است توان آن حداقل حدود 10 درصد بیشتر از توان شارژ موردنیاز باشد.
2. اتصال دستگاه USB
دستگاه موردنظر را با یک کابل استاندارد و مناسب شارژ سریع به یکی از خروجیهای USB-C یا USB متصل کنید. ماژول پس از شناسایی دستگاه، در صورت سازگاری، پروتکل شارژ مناسب را انتخاب میکند و ولتاژ خروجی را بهصورت خودکار تغییر میدهد.
کیفیت کابل تأثیر مستقیمی بر سرعت شارژ دارد. برای جریان و توان بالا از کابل USB باکیفیت و سازگار با شارژ سریع استفاده کنید؛ کابل نامناسب میتواند باعث افت ولتاژ، کاهش سرعت شارژ یا افزایش دما شود.
3. استفاده از نمایشگر
نمایشگر در حالت عادی، ولتاژ خروجی را نشان میدهد.
با فشردن کلید روی برد، نمایشگر بین حالتهای مختلف جابهجا میشود.
حالت نمایش جریان با حرف C و حالت نمایش توان با حرف P مشخص میشود.
نشانگر شارژ سریع هنگام فعالشدن پروتکل سازگار روشن میشود.
نکات و محدودیتهای مهم
توان 65 وات مقدار حداکثری است و توان واقعی بر اساس قابلیت دستگاه، پروتکل شارژ، منبع تغذیه و کابل تعیین میشود.
این ماژول فقط کاهنده ولتاژ است؛ بنابراین برای تولید خروجی بالاتر از ولتاژ ورودی مناسب نیست.
در توانهای بالا، برد باید در محیط دارای تهویه مناسب نصب شود.
از پوشاندن برد با چسب حرارتی، مواد عایق یا پوششهایی با انتقال حرارت ضعیف خودداری کنید.
در نزدیکی توان حداکثری، استفاده از خنککاری مناسب یا جریان هوای کافی اهمیت دارد.
خروجی 20 ولت و توانهای بالا فقط در صورت پشتیبانی دستگاه و پروتکل شارژ فعال میشوند.
برای استفاده مطمئن، منبع ورودی باید جریان کافی برای توان موردنیاز را تأمین کند.
قبل از لمس برد، برای جلوگیری از آسیب الکترواستاتیکی، بار ساکن بدن خود را تخلیه کنید.
هنگام استفاده از این برد داخل محفظه سفارشی، فضای کافی برای دفع گرما در نظر بگیرید.
