معرفی محصول
ماژول LM2596 DC-DC Buck Step-Down Converter With Voltmeter یک مبدل کاهنده ولتاژ قابل تنظیم و کاربردی برای کاهش ولتاژ DC در پروژههای الکترونیکی است. این ماژول با بهرهگیری از آیسی LM2596 و نمایشگر ولتاژ داخلی LED، امکان مشاهده لحظهای ولتاژ ورودی یا خروجی را فراهم میکند و به دلیل وجود پتانسیومتر مولتیترن، تنظیم ولتاژ خروجی با دقت بالا و بدون نیاز به ولتمتر خارجی انجام میشود.
این ماژول برای کاربردهایی مانند طراحی منبع تغذیه، شارژ باتری، سیستمهای خورشیدی، تغذیه LED و کنترل موتور بسیار مناسب است. همچنین این مدل دارای قابلیتهایی مانند نمایش ورودی/خروجی، ذخیره آخرین حالت نمایش پس از قطع برق، خاموش/روشن کردن نمایشگر و برخی حفاظتهای داخلی است که آن را به گزینهای محبوب برای پروژههای عمومی و نیمهصنعتی تبدیل میکند.
ویژگی ها
ماژول کاهنده ولتاژ DC-DC مبتنی بر LM2596
ورودی: 4.5 تا 40 ولت
خروجی: 1.5 تا 35 ولت
جریان: 2 آمپر، حداکثر تا 3 آمپر بسته به شرایط خنککاری و مدل
دارای نمایشگر LED ولتاژ داخلی
قابلیت نمایش ولتاژ ورودی یا خروجی
دارای پتانسیومتر چند دور با دقت بالا برای تنظیم خروجی
دارای ذخیرهسازی آخرین وضعیت نمایش پس از قطع برق
امکان خاموش و روشن کردن نمایشگر با کلید لمسی
فرکانس سوئیچینگ حدود 150kHz
دارای حفاظت اتصال کوتاه، اضافهجریان و دمای بالا هستند
امکان اتصال آسان از طریق ترمینال پیچی یا پین
کاربرد ها
ساخت منبع تغذیه قابل تنظیم
تنظیم ولتاژ برای شارژ باتری
استفاده در سیستمهای خورشیدی
تغذیه و تنظیم ولتاژ LED
کنترل ولتاژ در مدارهای موتوری
استفاده در پروژههای آردوینو و میکروکنترلری
مناسب برای پروژههای آزمایشگاهی و آموزشی
نحوه راه اندازی و استفاده

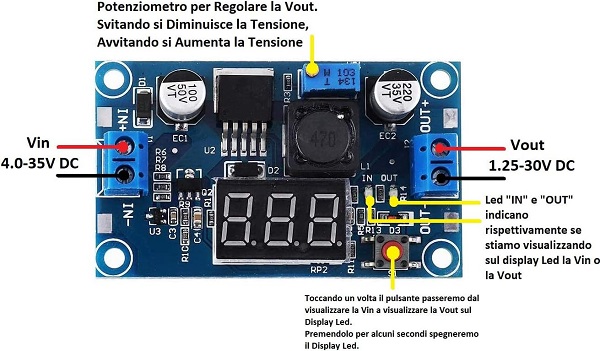

برای استفاده از ماژول، ابتدا ورودی DC را به ترمینال ورودی متصل کنید. ولتاژ ورودی این ماژول در بازه 4.5V~40V DC قرار میگیرد. سپس بار مورد نظر را به خروجی متصل کنید. ولتاژ خروجی از طریق پتانسیومتر چند دور روی برد قابل تنظیم است و در بازه 1.5V~35V قرار میگیرد. این ماژول از نوع Buck است، بنابراین ولتاژ خروجی باید کمتر از ولتاژ ورودی باشد.
برای مشاهده ولتاژ، با فشردن کلید سمت راست یا کلید لمسی، نمایشگر بین ولتاژ ورودی و خروجی جابهجا میشود. زمانی که چراغ OUT روشن باشد، مقدار ولتاژ خروجی نمایش داده میشود و زمانی که چراغ IN روشن باشد، ولتاژ ورودی روی نمایشگر دیده میشود. همچنین ماژول دارای قابلیت ذخیره آخرین وضعیت نمایش بعد از قطع برق است؛ یعنی پس از روشن شدن مجدد، همان مسیر اندازهگیری قبلی را نمایش میدهد.
برای خاموش کردن نمایشگر LED، باید کلید لمسی را حدود ۳ ثانیه نگه دارید. با لمس مجدد، نمایشگر دوباره روشن میشود. این قابلیت در مواقعی که فقط عملکرد مبدل اهمیت دارد و نیازی به روشن بودن دائم نمایشگر نیست، کاربردی است.
