ZY-102 بردبرد 112041

  • قیمت خرید ۷۵,۰۰۰ تومان
    عدد

معرفی محصول

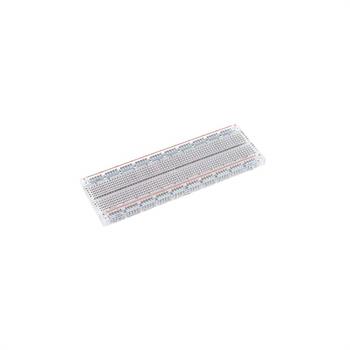

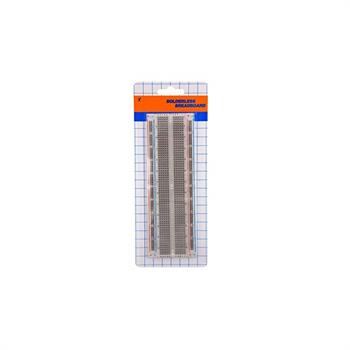

بردبورد مدل ZY‑102 یک برد نمونه‌سازی بدون نیاز به لحیم‌کاری است که برای مراحل تست و توسعه مدارهای الکترونیکی طراحی شده است. این برد شامل ۸۳۰ نقطه اتصال بوده و امکان چینش منظم قطعاتی مانند مقاومت، خازن، ترانزیستور و آی‌سی را فراهم می‌کند. ردیف‌های بالایی و پایینی برد به‌صورت افقی و به دو بخش در وسط تقسیم شده‌اند، در حالی که سایر سوراخ‌ها به شکل عمودی در ستون‌های خطی به هم متصل هستند.

کانال مرکزی در بخش میانی این بردبورد، محل قرارگیری تراشه‌ها و مدارهای مجتمع است. در دو طرف برد، باس‌های تغذیه با خطوط قرمز (مثبت/Vcc) و آبی (منفی/GND) قرار دارند که معمولاً منبع تغذیه به این نقاط متصل می‌شود. مسیرهای اتصال در قسمت مرکزی به صورت ستون‌های عمودی طراحی شده‌اند و باید توجه کرد که هر پایه قطعه روی ستون اتصال متفاوت قرار گیرد تا از بروز اتصال کوتاه جلوگیری شود.

این بردبورد قابلیت اتصال ماژول تغذیه مخصوص مدل ZY‑102 را دارد که امکان تأمین مستقیم ولتاژ مورد نیاز قطعات متصل به برد را فراهم می‌سازد. طراحی مقاوم و قابلیت استفاده چندباره بدون آسیب‌دیدن نقاط اتصال، آن را برای آموزش، یادگیری، و پروژه‌های آزمایشگاهی به انتخابی ایده‌آل تبدیل کرده است.
  • مشخصه فنی
    Type Bread Board
    Points 830
    Hole Pitch 2.54mm(0.1inch)
    Size 16.5X5.5X1cm
    Part Number ZY-102
