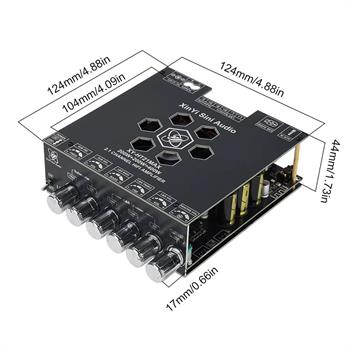

XY-HT21MAX 2X200W+400W آمپلی فایر بلوتوثی 102690

توضیحات محصول

برد آمپلی‌فایر دیجیتال XY-HT21MAX یک آمپلی‌فایر صوتی قدرتمند 2.1 کاناله مبتنی بر طراحی دو هسته‌ای با تراشه TPA3223 است. این برد خروجی مجزا برای بلندگوهای چپ و راست و ساب‌ووفر ارائه می‌دهد و از ورودی‌های متنوع Bluetooth، AUX و حافظه USB پشتیبانی می‌کند. کنترل مستقل حجم و فرکانس ساب‌ووفر، حجم و تُن صدای کانال‌های استریو و ولوم اصلی، امکان تنظیم دقیق سیستم صوتی را فراهم می‌کند.
ماژول آمپلی‌فایر XY-HT21MAX با ولتاژ 12 تا 42 ولت DC کار می‌کند و حداکثر توان خروجی آن باتوجه‌به ولتاژ تغذیه و امپدانس بلندگوها متفاوت است. امکان کنترل پخش و تنظیم اکولایزر از طریق برنامه Sinilink، پشتیبانی از فرمت‌های صوتی بدون افت کیفیت و قابلیت نصب آنتن خارجی 2.4 گیگاهرتز، این محصول را به گزینه‌ای مناسب برای ساخت سیستم‌های صوتی خانگی و پروژه‌های صوتی DIY تبدیل کرده است.

ویژگی‌ها

آمپلی‌فایر دیجیتال 2.1 کاناله شامل خروجی چپ، راست و ساب‌ووفر
طراحی دو هسته‌ای مبتنی بر تراشه TPA3223
ولتاژ تغذیه گسترده 12 تا 42 ولت DC
منبع تغذیه پیشنهادی با جریان 10 آمپر یا بیشتر
پشتیبانی از سه ورودی صوتی:
ارتباط Bluetooth
ورودی 3.5 میلی‌متری AUX
حافظه USB یا U Disk
رمزگشایی صوتی Bluetooth با فرمت‌های AAC و SBC
پشتیبانی از پخش فایل‌های WAV، FLAC، APE و MP3 از حافظه USB
توان خروجی وابسته به ولتاژ تغذیه و امپدانس بلندگوها
حداکثر توان اعلام‌شده در تغذیه 40 ولت:
کانال‌های چپ و راست: 200W+200W روی 4Ω
کانال ساب‌ووفر: 400W روی 2Ω
کنترل مستقل فرکانس و حجم صدای ساب‌ووفر
کنترل مستقل Bass، Treble و حجم کانال‌های چپ و راست
مجهز به ولوم اصلی با کلید چندمنظوره کنترل پخش
دارای کلید فیزیکی روشن و خاموش
کنترل پخش، انتخاب موسیقی USB و تنظیم اکولایزر از طریق برنامه Sinilink
امکان تغییر نام Bluetooth و تعیین رمز اتصال از طریق برنامه
پشتیبانی از حالت‌های مختلف پخش مانند پخش فهرست، تکرار یک آهنگ، تکرار فهرست، پخش تصادفی و پخش ترتیبی
دارای پروفایل‌های مختلف اکولایزر و امکان تنظیم دستی EQ
مجهز به رابط نسل اول IPEX برای نصب آنتن خارجی 2.4GHz

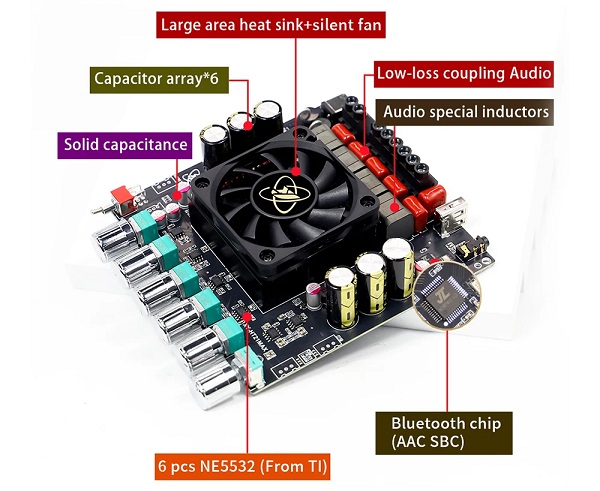

استفاده از سلف‌های کم‌اتلاف و خازن‌های Black Gold طبق مشخصات سازنده

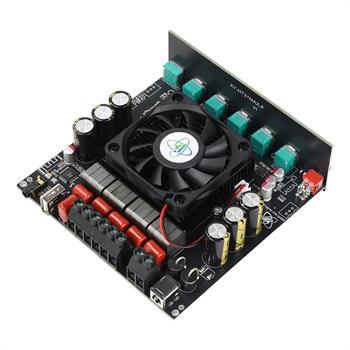

برخورداری از فن داخلی کم‌صدا برای کمک به دفع حرارت

کاربردها

ساخت آمپلی‌فایر استریو به همراه ساب‌ووفر
سیستم‌های صوتی خانگی 2.1 کاناله
ساخت اسپیکر Bluetooth پرقدرت
ارتقای اسپیکرها و سیستم‌های صوتی قدیمی
پروژه‌های صوتی و آمپلی‌فایر DIY
پخش موسیقی از تلفن همراه، رایانه یا تبلت
پخش مستقیم فایل‌های صوتی از حافظه USB
ساخت سیستم صوتی برای کارگاه یا فضای داخلی
راه‌اندازی مجموعه بلندگوهای چپ، راست و ساب‌ووفر با کنترل مستقل
سیستم‌های صوتی نیازمند تنظیم Bass، Treble و فرکانس ساب‌ووفر

نحوه راه‌اندازی و استفاده

1. مونتاژ اولیه برد

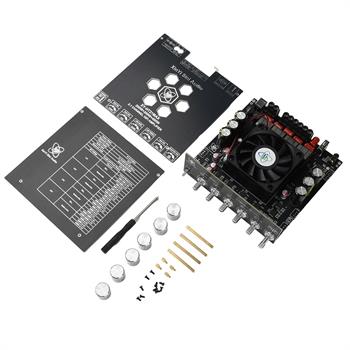

محصول به‌صورت مونتاژنشده عرضه می‌شود و قطعاتی مانند ولوم‌ها، پیچ‌ها و پایه‌های نگه‌دارنده باید توسط کاربر نصب شوند. چیدمان قطعات ممکن است باتوجه‌به نسخه محصول شامل مدل ولوم داخلی، ولوم خارجی یا پنل یکپارچه متفاوت باشد. پیش از اتصال برق، از نصب صحیح قطعات و محکم بودن اتصالات اطمینان حاصل کنید.

2. اتصال بلندگوها

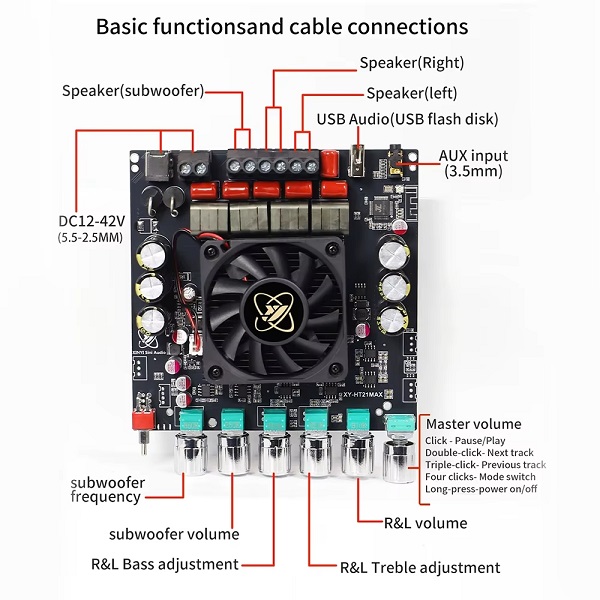

بلندگوهای سیستم صوتی را به ترمینال‌های مشخص‌شده روی برد متصل کنید:
بلندگوی راست به خروجی Right Speaker
بلندگوی چپ به خروجی Left Speaker
ساب‌ووفر به خروجی Subwoofer
قطب مثبت و منفی بلندگوها باید به‌درستی رعایت شود. همچنین امپدانس و توان قابل‌تحمل هر بلندگو باید با ولتاژ تغذیه و توان خروجی متناظر برد سازگار باشد.

3. اتصال منبع تغذیه

یک منبع تغذیه DC با ولتاژ 12 تا 42 ولت را به ورودی تغذیه 5.5×2.5 میلی‌متری برد متصل کنید. طبق اطلاعات سازنده، استفاده از منبعی با جریان 10 آمپر یا بیشتر توصیه شده است. توان واقعی موردنیاز منبع تغذیه باید متناسب با ولتاژ ورودی، امپدانس بلندگوها و توان خروجی مورد انتظار انتخاب شود.
اتصال بلندگوها، ورودی‌های صوتی یا تغییر سیم‌کشی را در حالت قطع بودن تغذیه انجام دهید. ولتاژ بالاتر از 42 ولت یا اتصال اشتباه قطب‌های منبع تغذیه ممکن است باعث آسیب‌دیدن برد شود.

4. انتخاب ورودی صوتی

این برد از سه روش دریافت صدا پشتیبانی می‌کند:

اتصال Bluetooth
برد را با کلید ON/OFF روشن کنید؛ نشانگر Bluetooth شروع به چشمک زدن می‌کند.
Bluetooth تلفن همراه یا دستگاه پخش‌کننده را فعال کنید.
نام XinYi BT را در فهرست دستگاه‌ها پیدا کرده و به آن متصل شوید.
پس از اتصال موفق، نشانگر از حالت چشمک‌زن خارج می‌شود و می‌توان موسیقی را پخش کرد.

ورودی AUX
منبع صوتی را با استفاده از کابل 3.5 میلی‌متری به ورودی AUX متصل کرده و برد را روی حالت ورودی مربوطه قرار دهید.

پخش از حافظه USB
حافظه USB حاوی فایل‌های WAV، FLAC، APE یا MP3 را به درگاه USB Audio متصل کنید. فهرست آهنگ‌های موجود در حافظه را می‌توان از طریق برنامه Sinilink مشاهده و موسیقی موردنظر را انتخاب کرد.

5. کنترل از طریق برنامه Sinilink

برای دسترسی به تنظیمات بیشتر، برنامه Sinilink را روی تلفن همراه نصب کنید. اتصال Bluetooth مربوط به پخش موسیقی و اتصال داخل برنامه به‌صورت جداگانه انجام می‌شود:
برای پخش موسیقی، از تنظیمات Bluetooth گوشی به دستگاه XinYi BT متصل شوید.
در برنامه Sinilink جست‌وجوی دستگاه را اجرا کرده و دستگاه کنترلی XYV122UE را انتخاب کنید.
در صورت درخواست سیستم‌عامل، مجوزهای لازم برنامه از جمله مجوز موقعیت مکانی یا جست‌وجوی Bluetooth را فعال کنید.
در برنامه می‌توان ورودی صوتی، موسیقی‌های حافظه USB، حالت پخش و تنظیمات اکولایزر را کنترل کرد. همچنین امکان تغییر نام Bluetooth و تعیین رمز اتصال وجود دارد؛ پس از وارد کردن هر مقدار باید دکمه Set همان گزینه را انتخاب کنید تا تغییرات ذخیره شوند.

6. تنظیم کنترل‌های صوتی

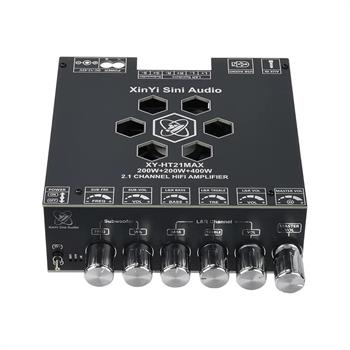

ولوم‌های روی پنل برای تنظیم بخش‌های مختلف صدا استفاده می‌شوند:
Subwoofer FREQ: تنظیم فرکانس قطع ساب‌ووفر
Subwoofer VOL: تنظیم حجم صدای ساب‌ووفر
R&L BASS: تنظیم فرکانس‌های پایین کانال‌های چپ و راست
R&L TREBLE: تنظیم فرکانس‌های بالای کانال‌های چپ و راست
R&L VOL: تنظیم حجم صدای کانال‌های چپ و راست
MASTER VOL: کنترل حجم کلی خروجی

کلید ولوم اصلی عملکردهای زیر را نیز ارائه می‌دهد:
یک‌بار فشردن / پخش یا توقف موسیقی
دو بار فشردن / آهنگ بعدی
سه بار فشردن / آهنگ قبلی
چهار بار فشردن /  تغییر حالت ورودی
نگه‌داشتن کلید / روشن یا خاموش کردن برد

برای جلوگیری از اعوجاج صدا، راه‌اندازی اولیه را با ولوم پایین انجام دهید و سپس حجم صدای اصلی، کانال‌های استریو و ساب‌ووفر را به‌تدریج افزایش دهید. فضای کافی برای گردش هوا در اطراف فن و هیت‌سینک برد در نظر بگیرید.
